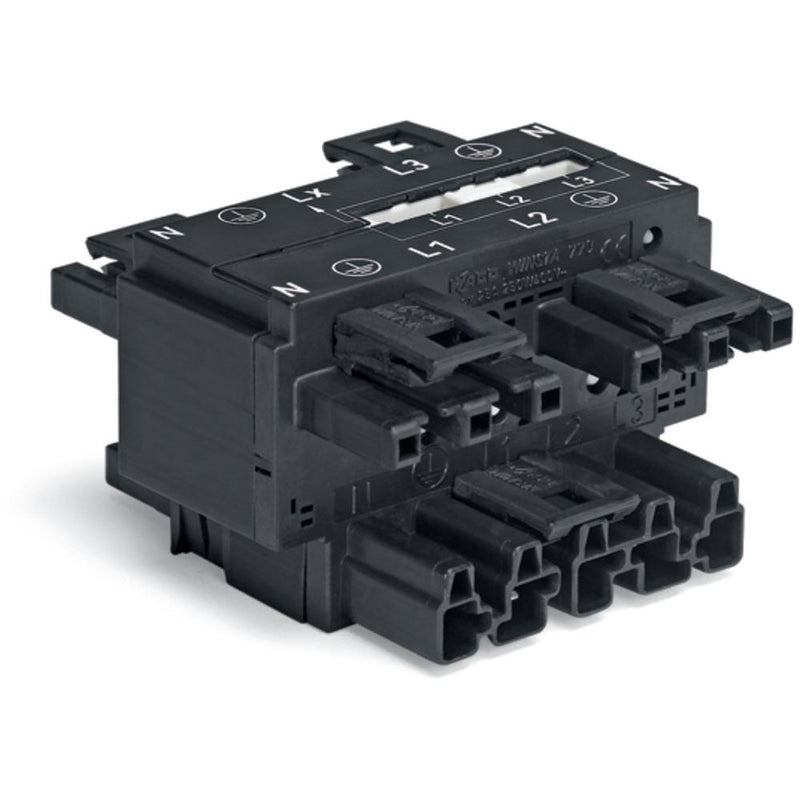

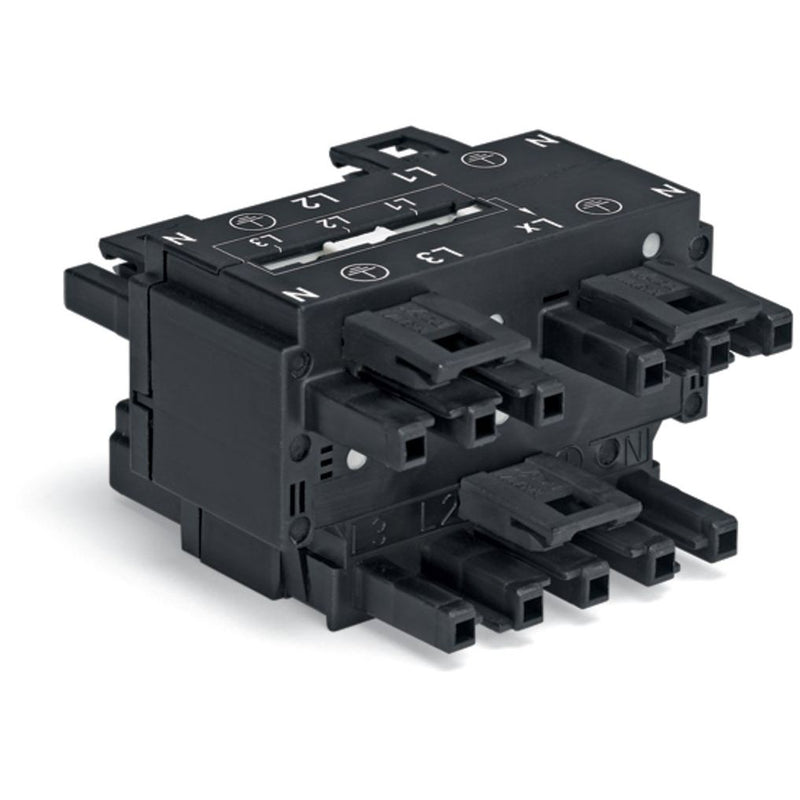

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation Verteiler 770-640 5-polig/3-polig,sw − 10 Stück

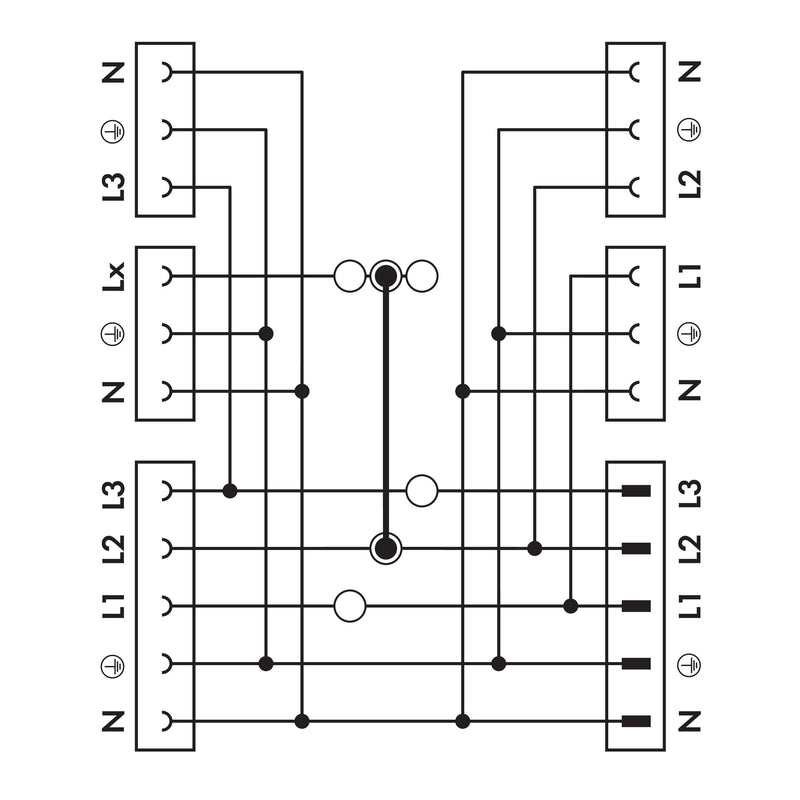

Verteiler Dreh- auf Wechselstrom
mit Phasenwechsel
5-polig/3-polig
Kod. A
1 Eingang
5 Ausgänge
schwarz

Verteiler WINSTA® MIDI Kodierung A

Durch den Verteiler aus der Produktfamilie WINSTA® MIDI Bemessungsstrom 25 A gelingt die fehlerfreie Elektroinstallation. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für eine große Anzahl von Anwendungsbereichen.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	5
Schutzart (IP)	IP20
Anzahl der Eingänge	5
Anzahl der Ausgänge	17
Phasenabgriff	wählbar
Pol-Kennzeichnung	L, N, PE
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	im Steckverbinder integriert
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,37528 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV

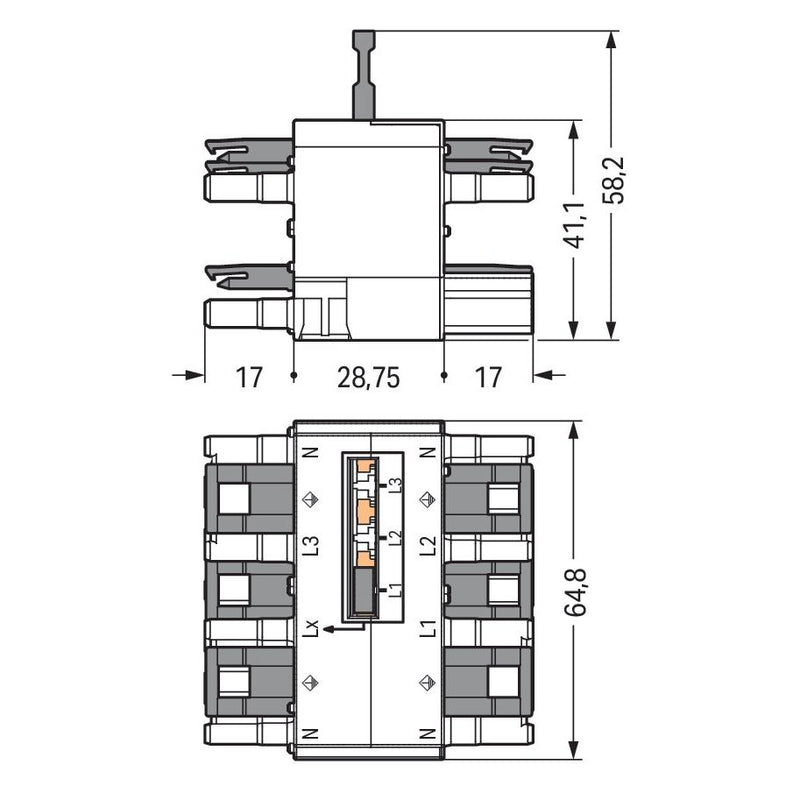

Länge	62,75 mm
Höhe	58,2 mm
Breite	64,8 mm
Art des Verteilers	Dreh-/Wechselstromverteiler
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	nein

Lieferumfang:
10 x Stück WAGO Kompaktverteiler 770-640
