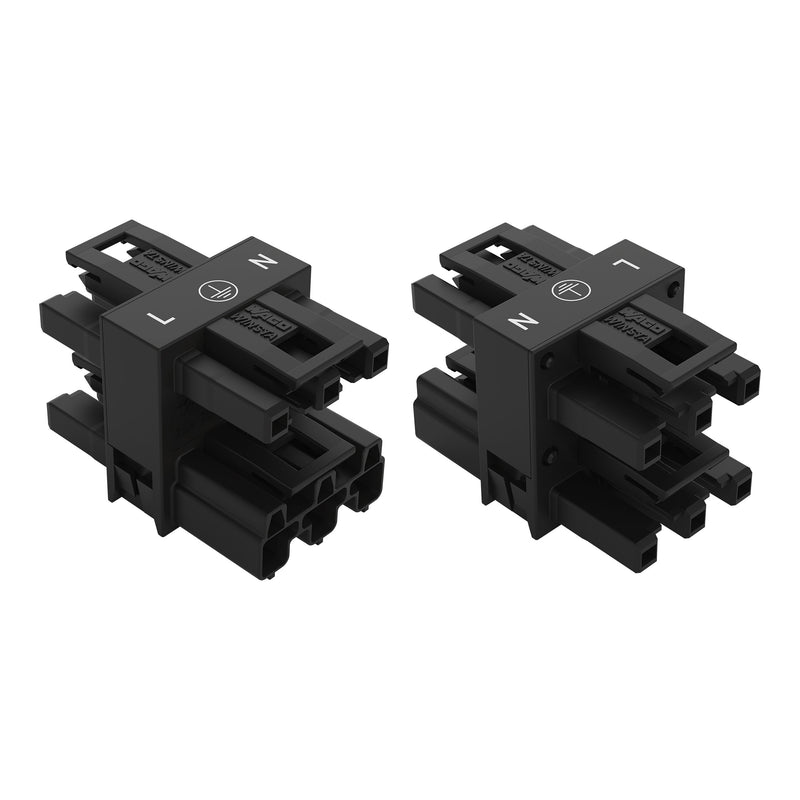

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation Verteiler 770-607 250V 25A 3p. schwarz

3-fach-Verteiler
3-polig
Kod. A
1 Eingang
3 Ausgänge
schwarz

Verteiler WINSTA® MIDI 3-polig

Durch den Verteiler aus der Produktfamilie WINSTA® MIDI mit Fehlsteckschutz gelingt die fehlerlose Installation. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder ist für eine Stromlast bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Maximale Flexibilität bei der Installation gewährt Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Aufgabenstellungen flexibel gerecht wird.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	3
Schutzart (IP)	IP20
Anzahl der Eingänge	3
Anzahl der Ausgänge	9
Pol-Kennzeichnung	L, N, PE
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	im Steckverbinder integriert
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,11611 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV

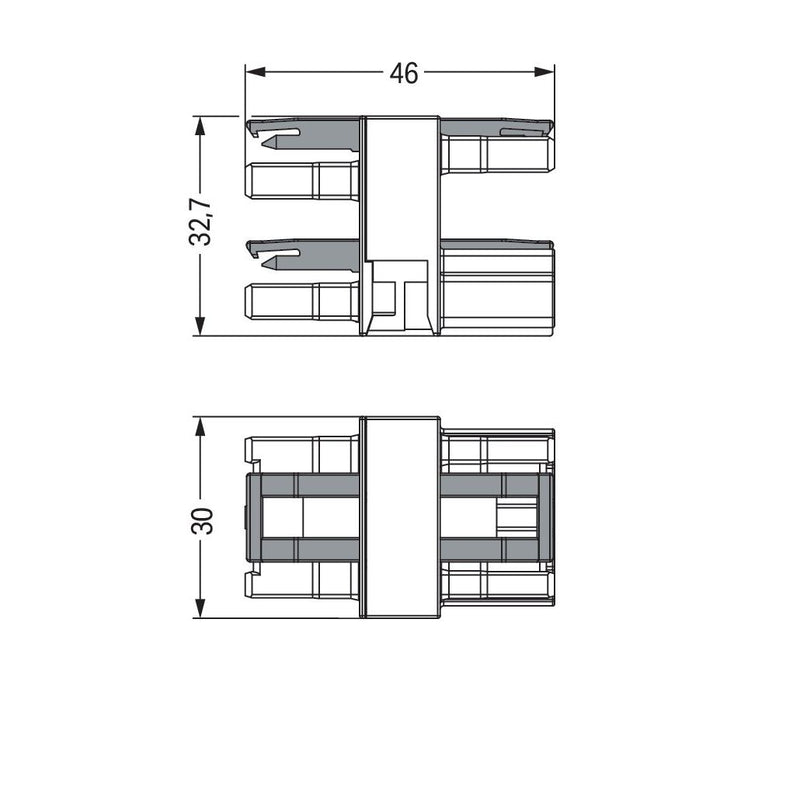

Länge	46 mm
Höhe	32,7 mm
Breite	30 mm
Art des Verteilers	Verteilerblock
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	über separaten Adapter

Lieferumfang:
1 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation Verteiler 770-607 250V 25A 3p. schwarz
