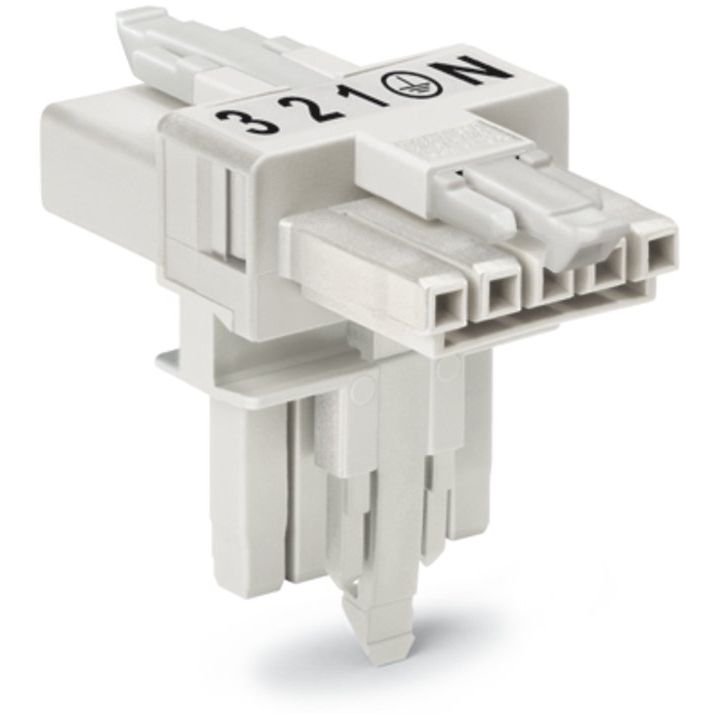

T-Verteiler
5-polig
Kod. A
1 Eingang
2 Ausgänge
3 Verriegelungsklinken
für fliegende Verbindungen
weiß
Verteiler WINSTA® MINI Bemessungsstrom 13 A
Der Verteiler aus der Familie
WINSTA® MINI Kodierung A ist die intelligente Lösung für eine unkomplizierte Installation. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit
WINSTA® MINI-Installationssteckverbinder mit Kodierung A umsetzen. Gerade auf engstem Raum spielt unser kleinstes Steckverbindersytem
WINSTA® MINI seine Vorteile komfortabel aus. Platzsparend und durch die Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend denn der Anschluss erfolgt wartungsarm ohne Verschrauben.
WINSTA® MINI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
für jede Netzanwendung.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
13 A |
| Bemessungsstrom zur Leuchte |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Anzahl der Eingänge |
5 |
| Anzahl der Ausgänge |
10 |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
weiß |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Art der Verriegelung |
im Steckverbinder integriert |
| Halogenfrei |
ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,01056 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |

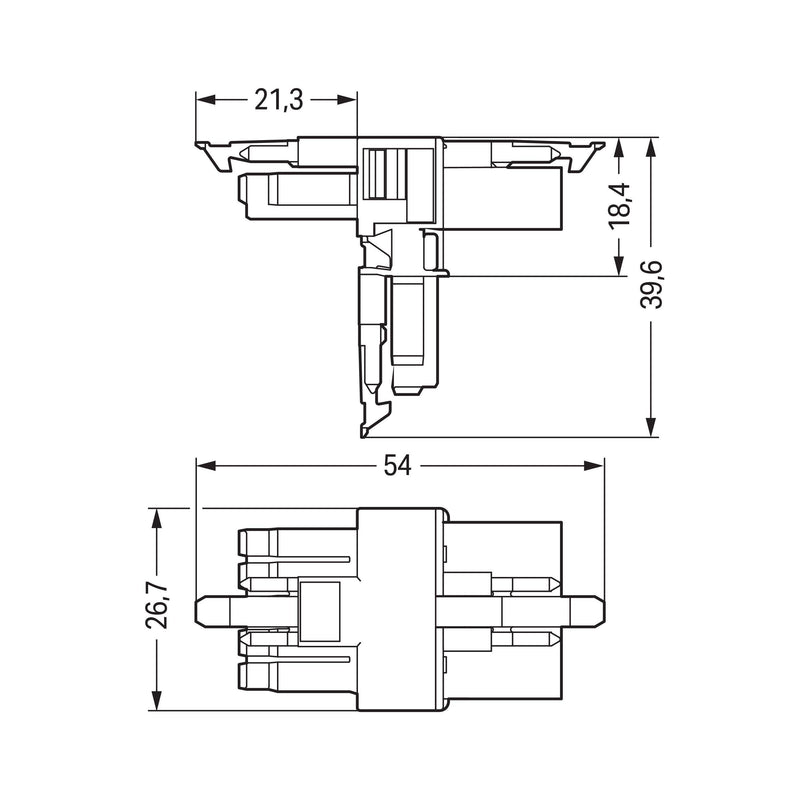

| Länge |
54 mm |
| Höhe |
39,6 mm |
| Breite |
25,2 mm |
| Art des Verteilers |
T-Verteiler |
| Art der integrierten Schaltung |
ohne |
| Befestigungsmöglichkeit |
nein |
Lieferumfang:
25 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation T-Verteiler 5-polig 890-672 Kod. A,weiß
