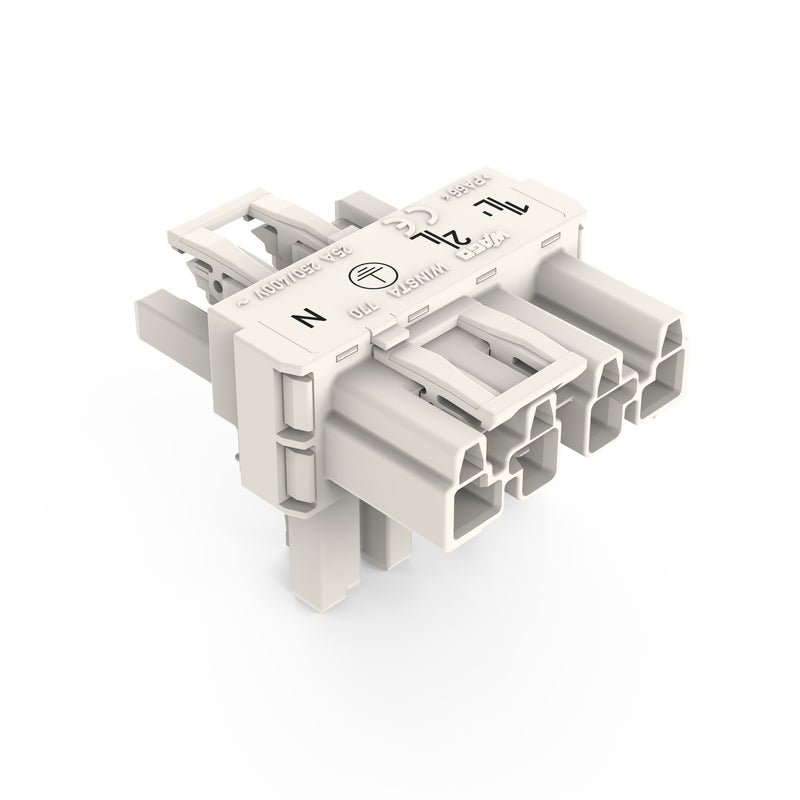

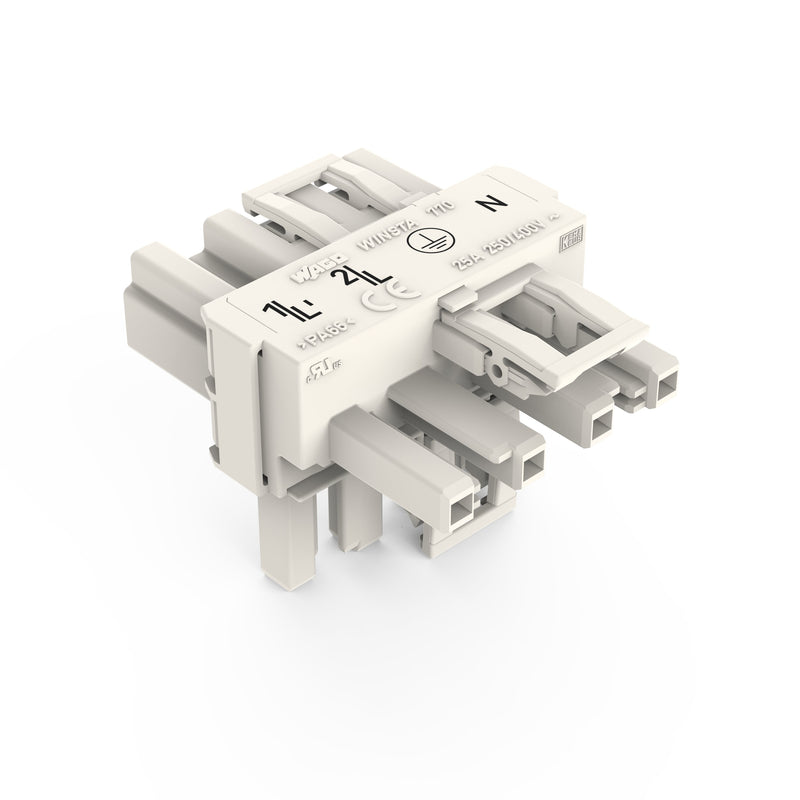

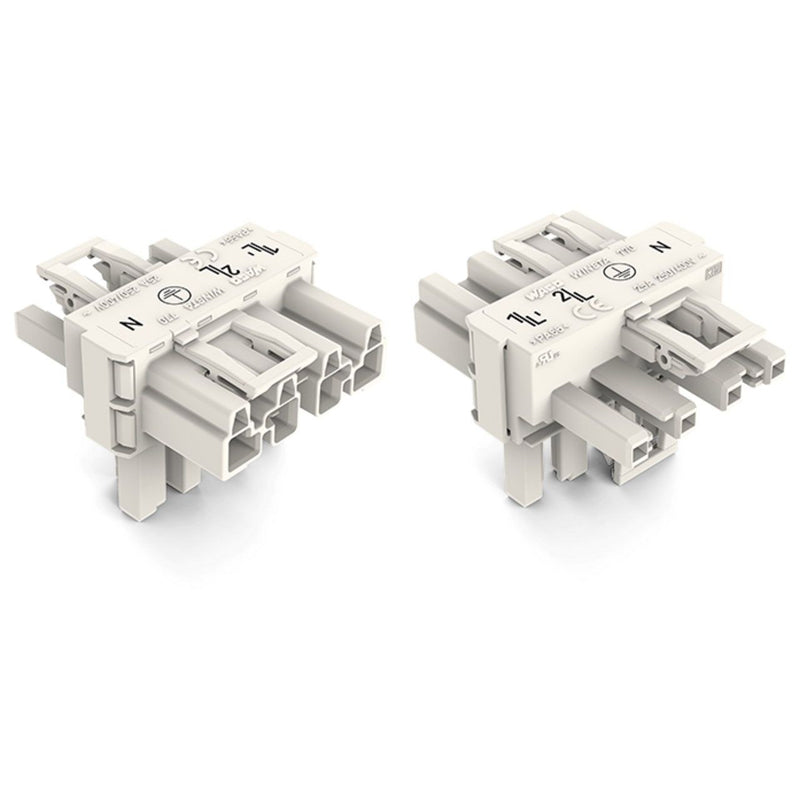

T-Verteiler
4-polig
Kod. A
1 Eingang
2 Ausgänge
3 Verriegelungsklinken
für fliegende Verbindungen
weiß
Verteiler WINSTA® MIDI Bemessungsstrom 25 A
Durch den Verteiler aus der Produktfamilie
WINSTA® MIDI mit Schutzart IP20 klappt die reibungslose Elektroinstallation. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder
WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird im Regelfall für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Stromlast bis 25 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation individuell, leicht, zügig und sicher erledigen können.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
für eine Vielzahl von Verwendungszwecken.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
25 A |
| Bemessungsstrom zur Leuchte |
25 A |
| Polzahl |
4 |
| Schutzart (IP) |
IP20 |
| Anzahl der Eingänge |
4 |
| Anzahl der Ausgänge |
8 |
| Pol-Kennzeichnung |
2, N, PE, 1 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
weiß |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Art der Verriegelung |
im Steckverbinder integriert |
| Halogenfrei |
ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,12 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |

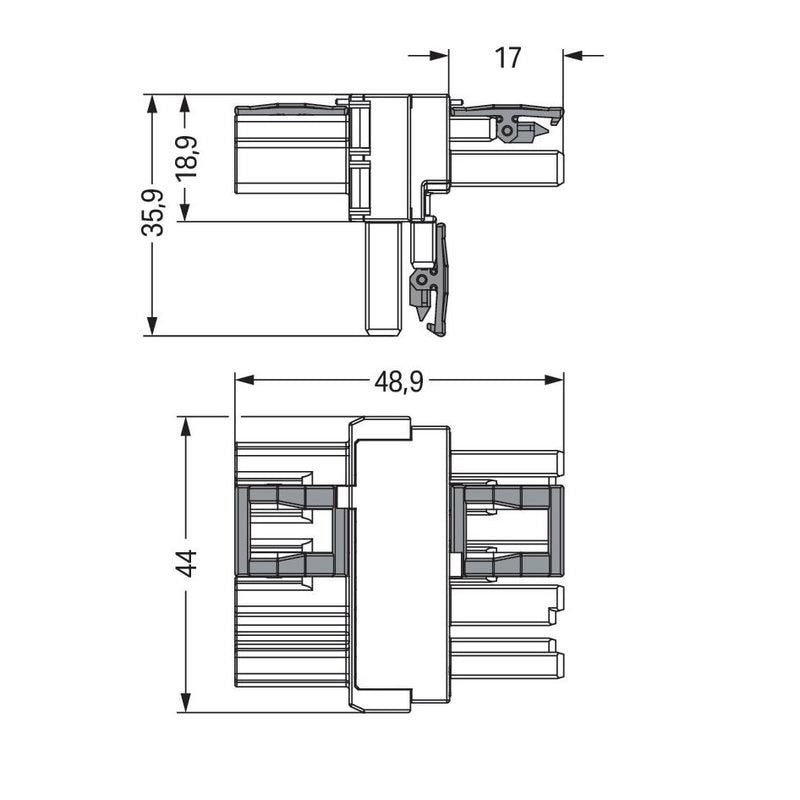

| Länge |
48,9 mm |
| Höhe |
35,89999999 mm |
| Breite |
44 mm |
| Art des Verteilers |
T-Verteiler |
| Art der integrierten Schaltung |
ohne |
| Befestigungsmöglichkeit |
nein |
Lieferumfang:
50 x Stück WAGO T-Verteiler 770-677
