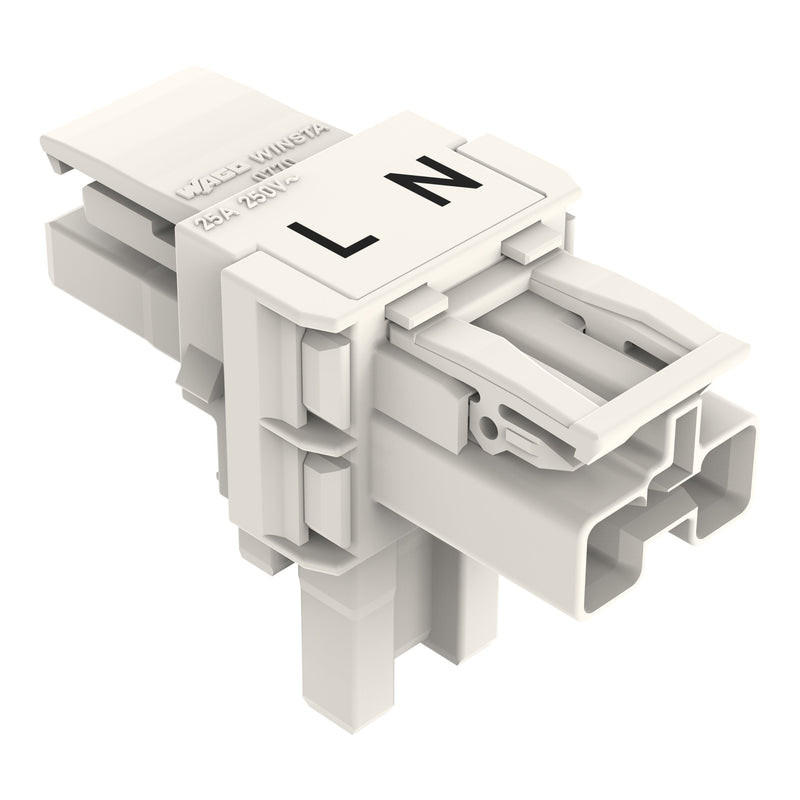

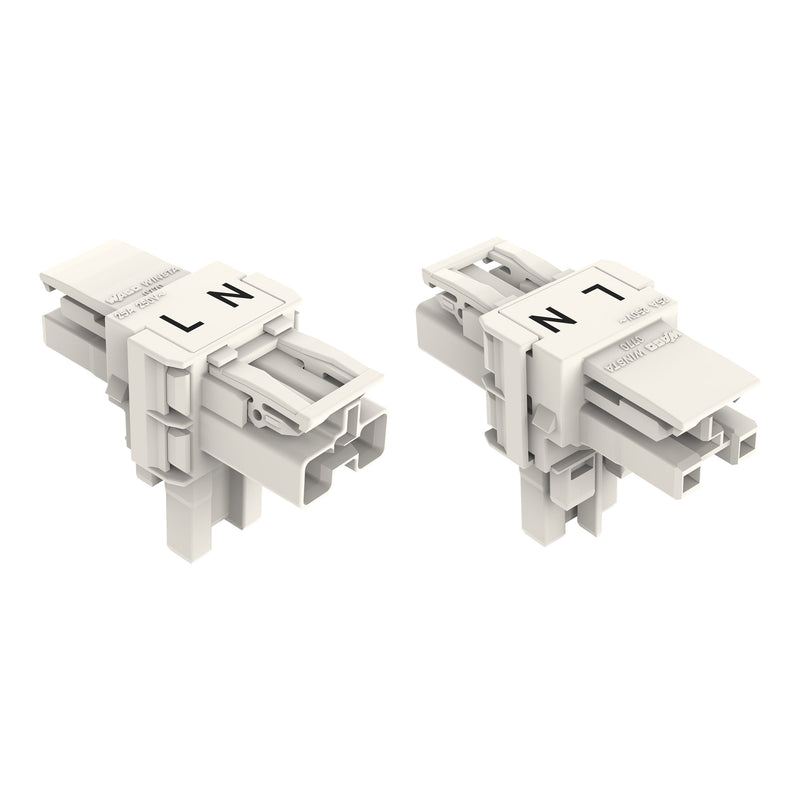

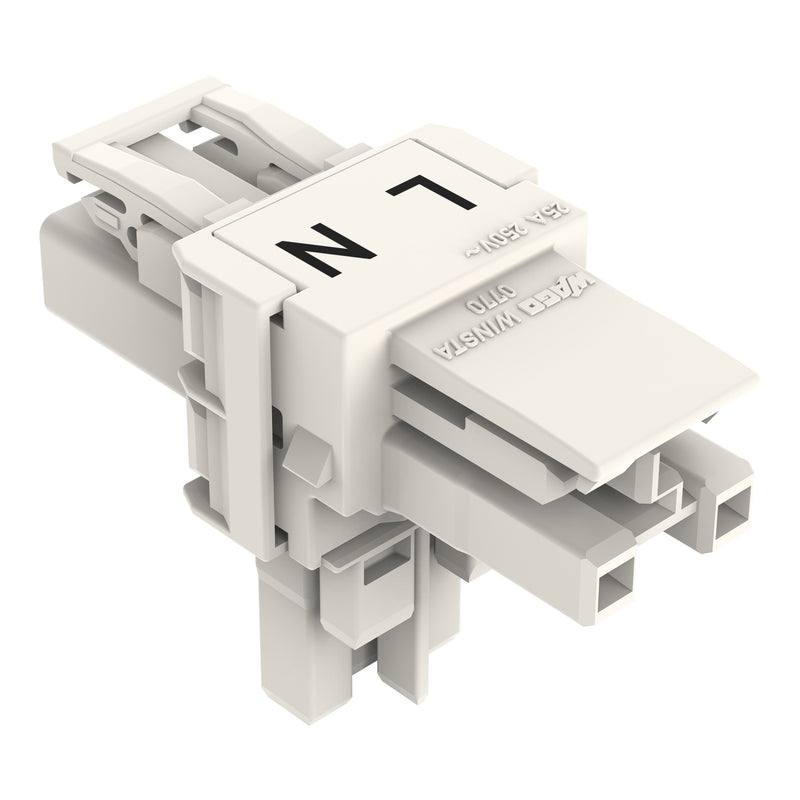

T-Verteiler
2-polig
Kod. A
1 Eingang
2 Ausgänge
2 Verriegelungsklinken
weiß
Verteiler WINSTA® MIDI Kodierung A
Setzen Sie auf Ihrer Baustelle bei der Installation auf bewährte Nachhaltigkeit: der Verteiler aus der Familie
WINSTA® MIDI Kodierung A. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit
WINSTA® MIDI-Installationssteckverbinder mit Kodierung A realisieren. Der Installationssteckverbinder ist für eine Stromlast bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation flexibel, einfach, schnell und sicher erledigen können.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.
effektiver Fehlsteckschutz.
einfache Schaltungen.
für eine große Anzahl von Anwendungsbereichen.
passgenaue Abmessungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
25 A |
| Bemessungsstrom zur Leuchte |
25 A |
| Polzahl |
2 |
| Schutzart (IP) |
IP20 |
| Anzahl der Eingänge |
2 |
| Anzahl der Ausgänge |
4 |
| Pol-Kennzeichnung |
L, N |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
weiß |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Art der Verriegelung |
im Steckverbinder integriert |
| Halogenfrei |
ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,06194 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |

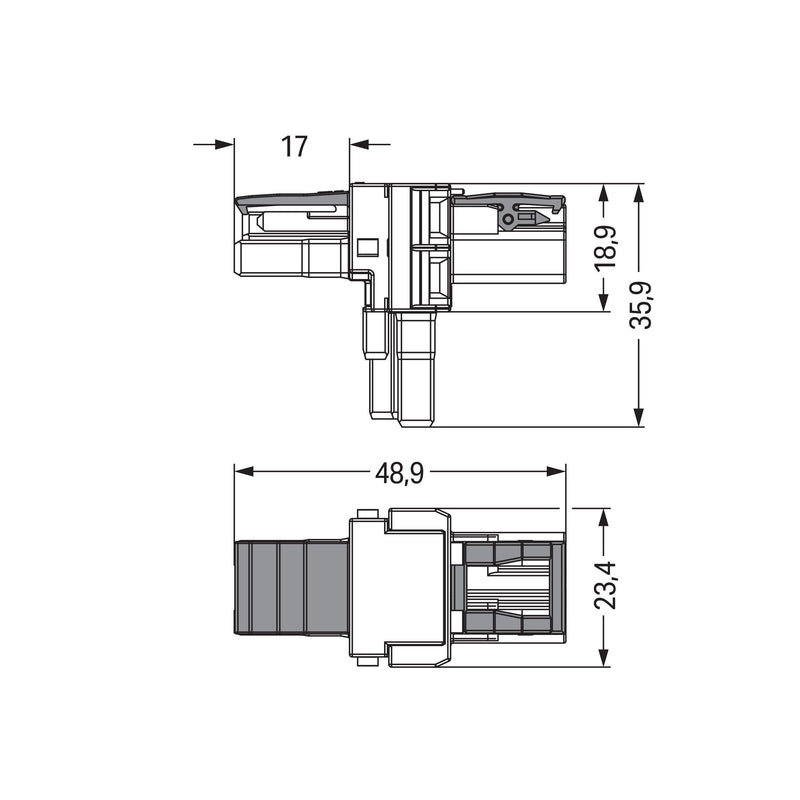

| Länge |
48,9 mm |
| Höhe |
35,89999999 mm |
| Breite |
23,5 mm |
| Art des Verteilers |
T-Verteiler |
| Art der integrierten Schaltung |
ohne |
| Befestigungsmöglichkeit |
nein |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation T-Verteiler 2-polig 770-1656 Kod. A,weiß
