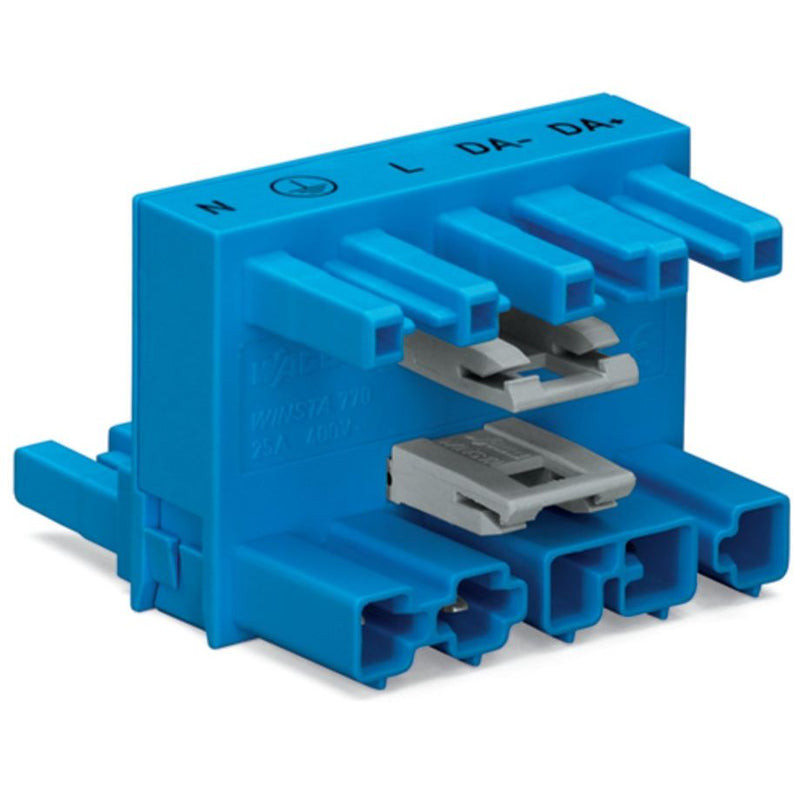

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler 5-polig 770-992 Kod. I,blau − 25 Stück

h-Verteiler
5-polig
Kod. I
1 Eingang
2 Ausgänge
beidseitige Abgänge
2 Verriegelungsklinken
blau

Verteiler WINSTA® MIDI Kodierung I

Vertrauen Sie bei der Umsetzung der Installation auf bewährte Fehlerfreiheit: der Verteiler aus der Familie WINSTA® MIDI Kodierung I. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine regulierte Beleuchtung, wie sie zum Beispiel im DALI-Standard zur Anwendung kommt, ist der hauptsächliche Verwendungszweck von WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Verriegelungsklinke eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
einfache Schaltungen.
für smarte und einfache Lichtinstallation.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	5
Schutzart (IP)	IP20
Anzahl der Eingänge	5
Anzahl der Ausgänge	10
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	blau
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	im Steckverbinder integriert
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,17305999 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV

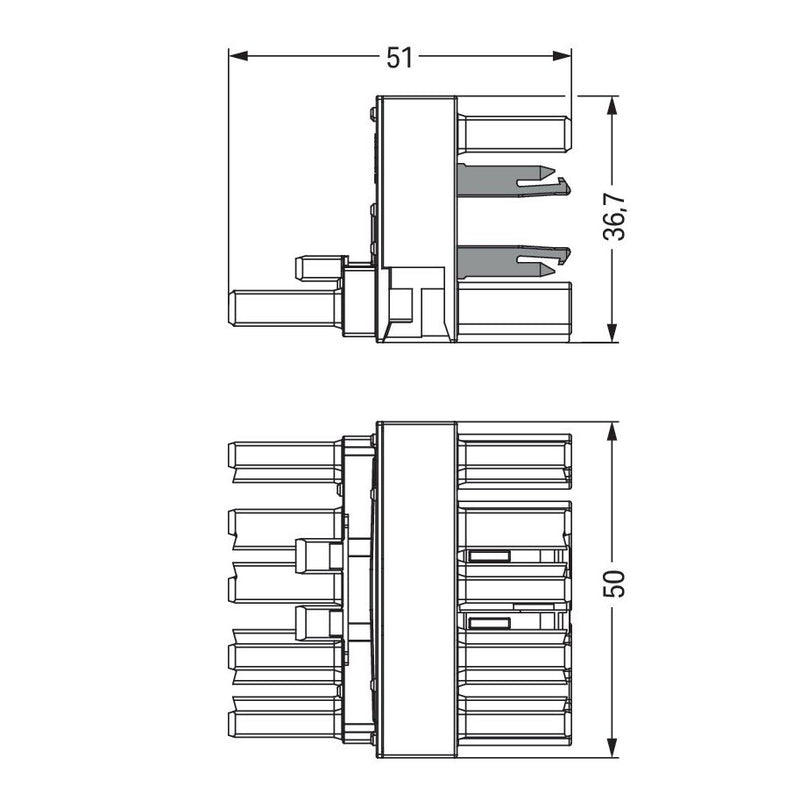

Länge	51 mm
Höhe	36,7 mm
Breite	30 mm
Art des Verteilers	Verteilerblock
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	über separaten Adapter

Lieferumfang:
25 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler 5-polig 770-992 Kod. I,blau
