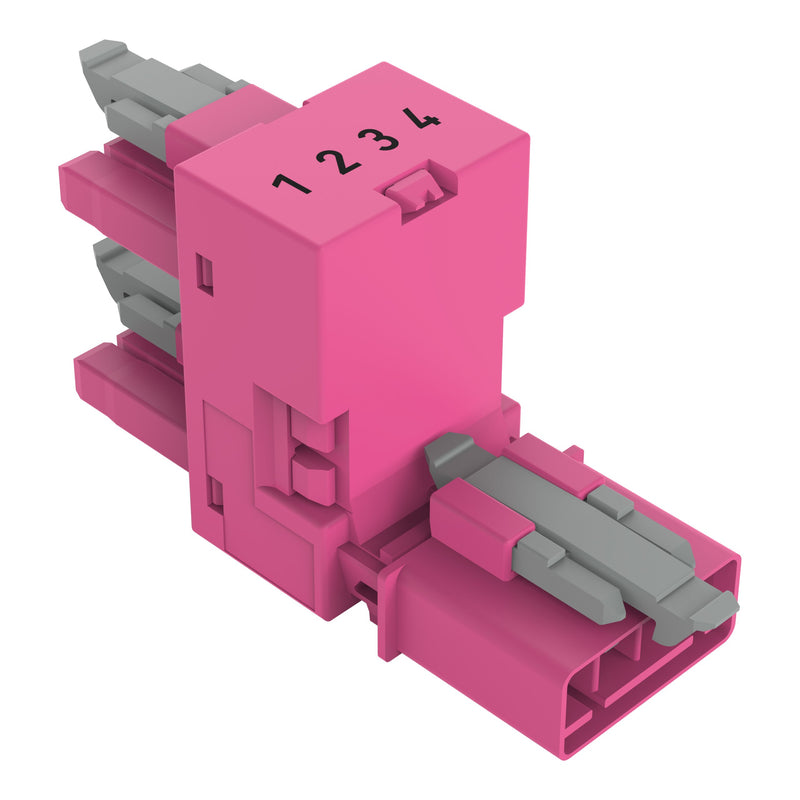

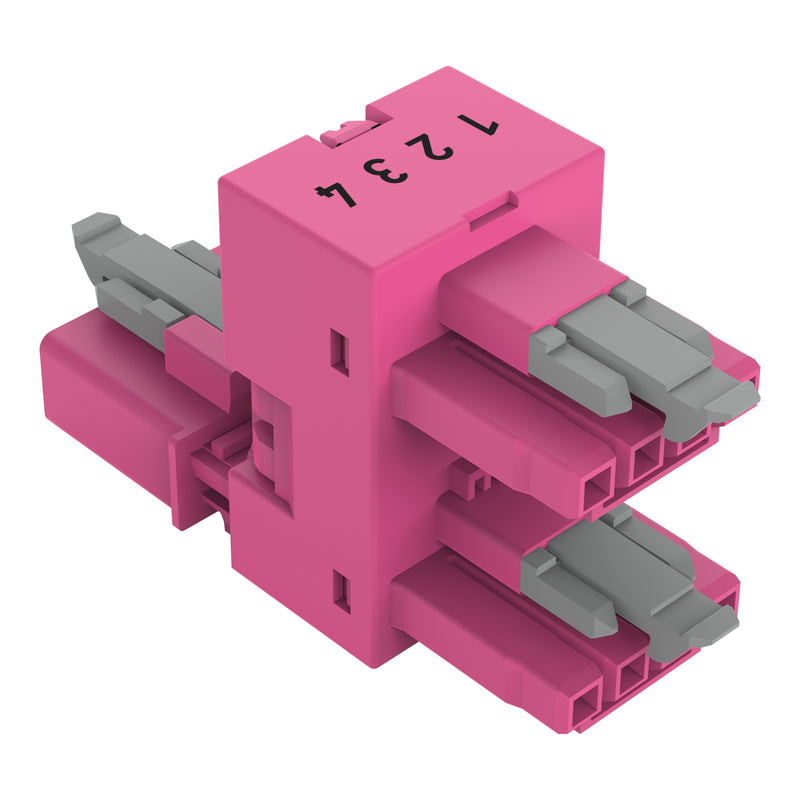

h-Verteiler
4-polig
Kod. B
1 Eingang
2 Ausgänge
einseitige Abgänge
3 Verriegelungsklinken
für fliegende Verbindungen
pink
Verteiler WINSTA® MINI Bemessungsstrom 16 A
Der Verteiler aus der Familie
WINSTA® MINI mit Schutzart IP20 ist die schlaue Lösung für die sichere Elektroinstallation. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Lösungen wie der
WINSTA® MINI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Vor allem auf engstem Raum spielt unser kleinstes Steckverbindersytem
WINSTA® MINI seine Vorzüge zuverlässig aus. Wenig Raum einnehmend und durch die Push-in CAGE CLAMP®-Federanschlusstechnik auch zeitsparend denn der Anschluss wird wartungsarm ohne zu verschrauben ausgeführt.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MINI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Entscheiden Sie sich für Haltbarkeit und Qualität mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
Fehlerfreiheit durch Fehlsteckschutz.
durchgängiger IP40-Schutz.
zur Anwendung in der Prozessautomation wie zum Beispiel der Beleuchtungstechnik.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Bemessungsstrom zur Leuchte |
16 A |
| Polzahl |
4 |
| Schutzart (IP) |
IP20 |
| Anzahl der Eingänge |
4 |
| Anzahl der Ausgänge |
8 |
| Pol-Kennzeichnung |
1, 2, 3, 4 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Art der Verriegelung |
im Steckverbinder integriert |
| Halogenfrei |
nein |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,0875 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |

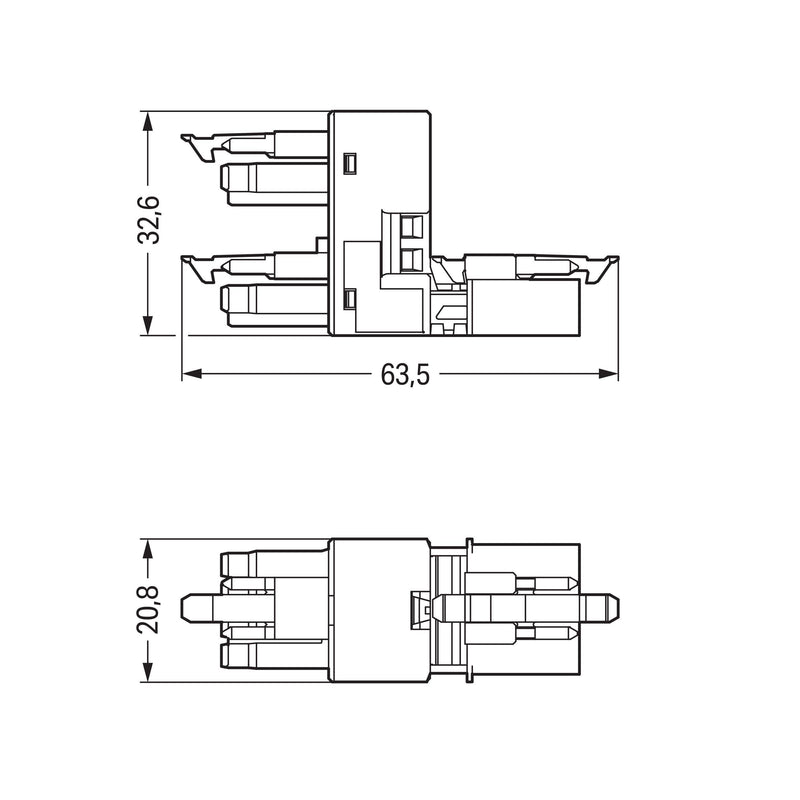

| Länge |
63,5 mm |
| Höhe |
32,65 mm |
| Breite |
20,8 mm |
| Art des Verteilers |
Verteilerblock |
| Art der integrierten Schaltung |
ohne |
| Befestigungsmöglichkeit |
über separaten Adapter |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler 4-polig 890-1783 Kod. B,pink
