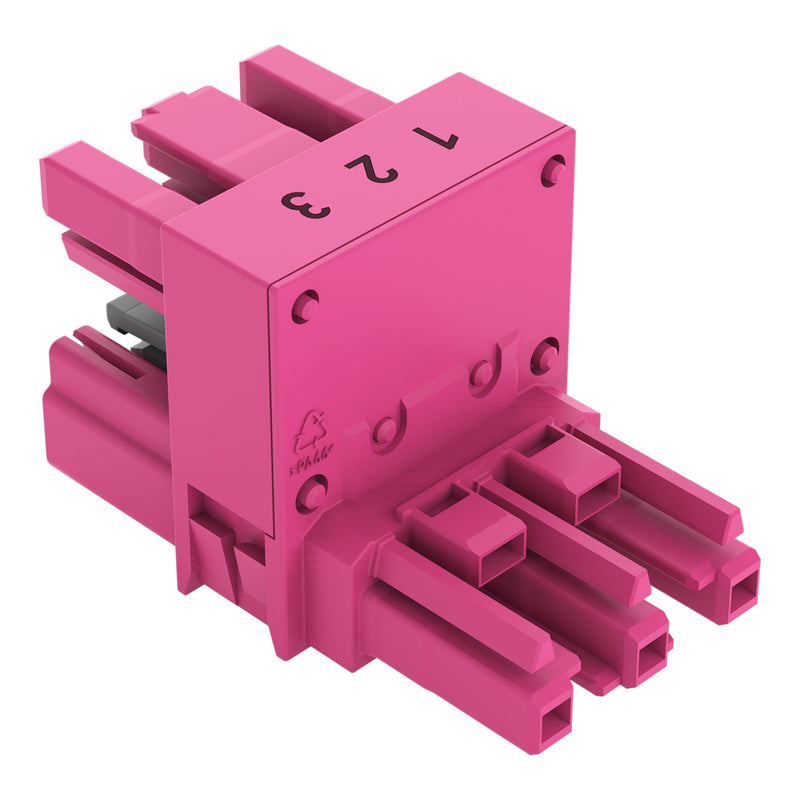

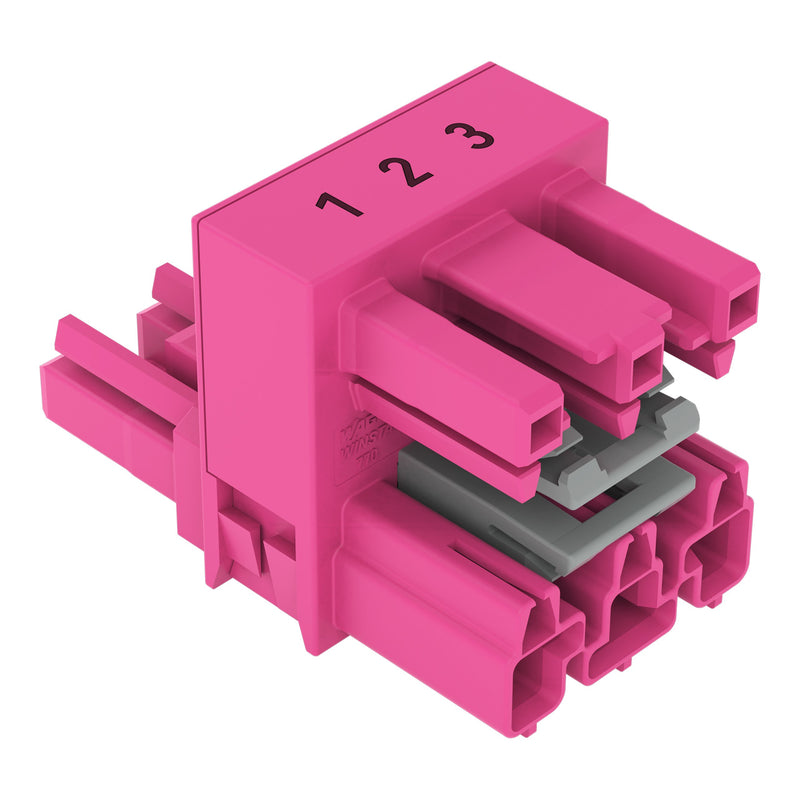

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler,3-polig,Kod. B 770-1766 pink − 50 Stück

h-Verteiler
3-polig
Kod. B
1 Eingang
2 Ausgänge
beidseitige Abgänge
2 Verriegelungsklinken
pink

Verteiler WINSTA® MIDI mit Schutzart IP20

Durch den Verteiler aus der Produktfamilie WINSTA® MIDI Bemessungsstrom 25 A klappt die fehlerlose Elektroinstallation. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Zudem sind kundenindividuelle Polkennzeichnungen möglich. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Vollkommene Flexibilität bei der Installation gestattet Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Anforderungen flexibel und individuell gerecht wird.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.


für Steuerungen in der Automation.
für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	3
Schutzart (IP)	IP20
Anzahl der Eingänge	3
Anzahl der Ausgänge	6

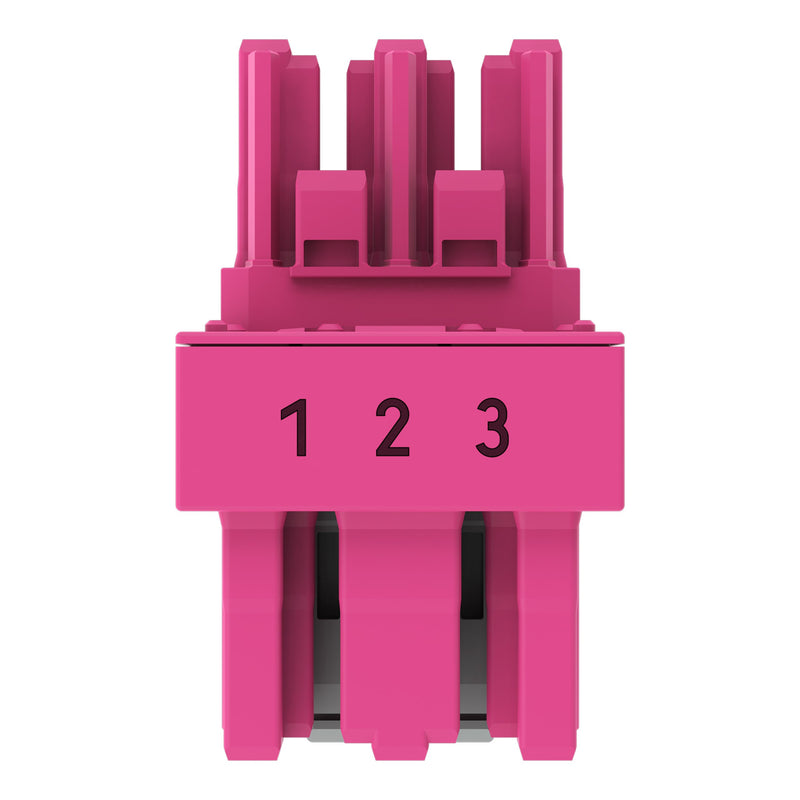

Pol-Kennzeichnung	1, 2, 3
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	sonstige
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	im Steckverbinder integriert
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,11472 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV

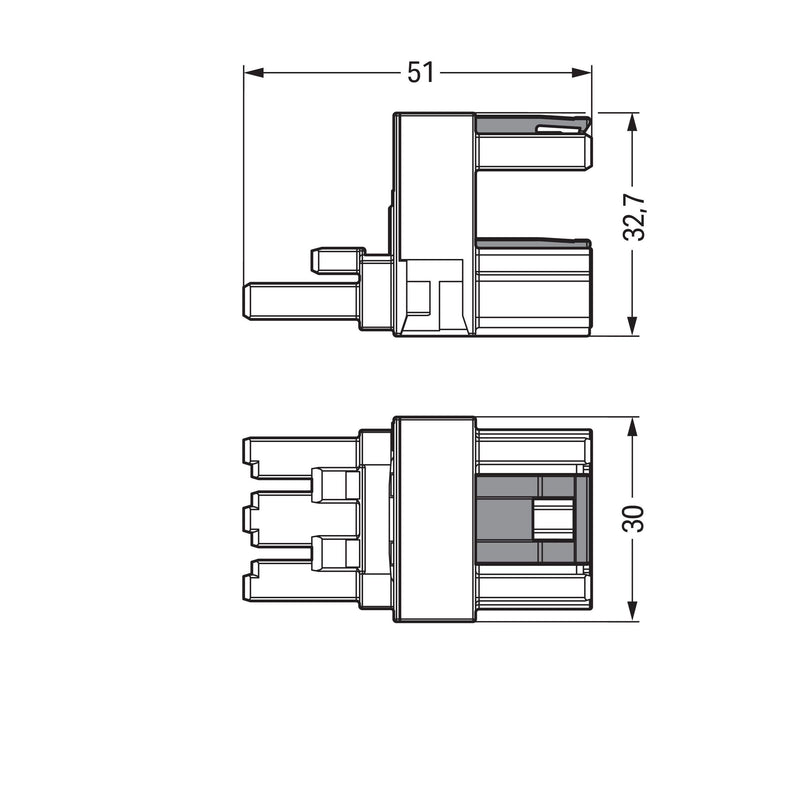

Länge	51 mm
Höhe	32,7 mm
Breite	30 mm
Art des Verteilers	Verteilerblock
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	über separaten Adapter

Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler,3-polig,Kod. B 770-1766 pink
