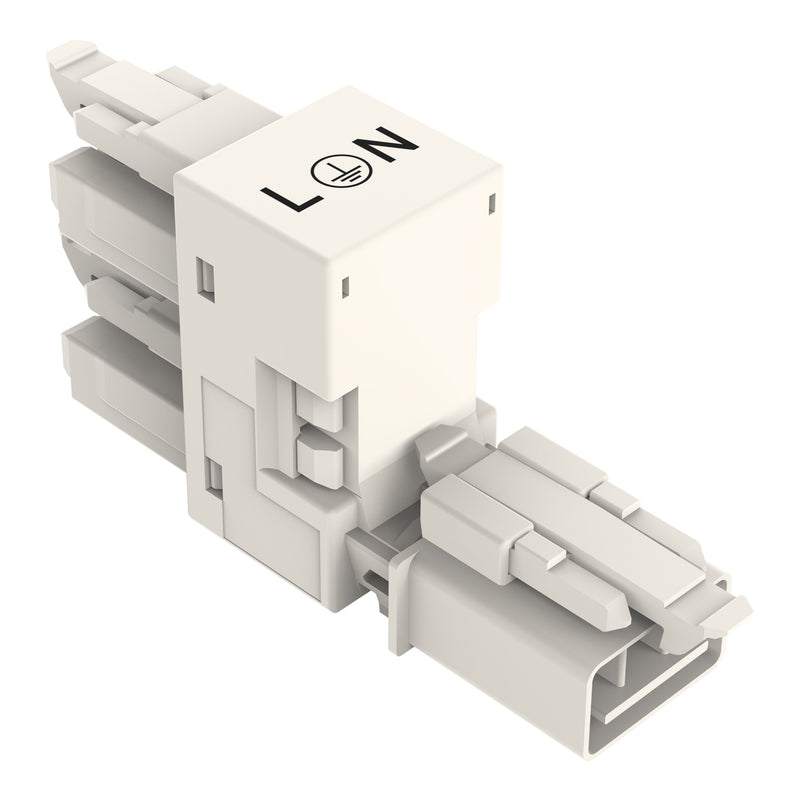

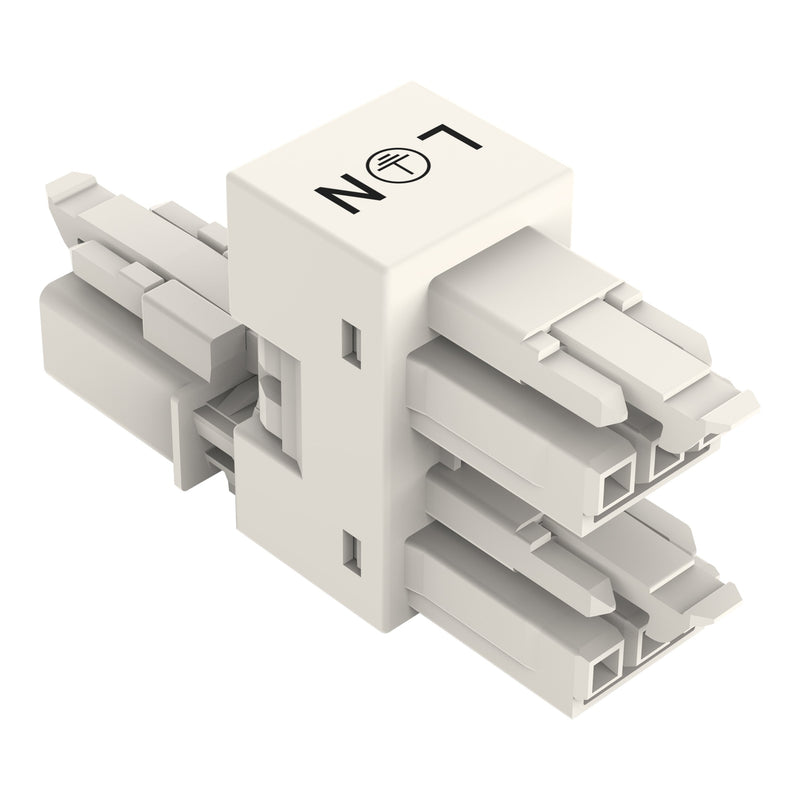

h-Verteiler
3-polig
Kod. A
1 Eingang
2 Ausgänge
einseitige Abgänge
3 Verriegelungsklinken
für fliegende Verbindungen
weiß
Verteiler WINSTA® MINI Bemessungsstrom 16 A
Setzen Sie auf Ihrer Baustelle bei der Installation auf bewährte Sicherheit: der Verteiler aus der Familie
WINSTA® MINI mit Schutzart IP20. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder
WINSTA® MINI mit Kodierung A in Weiß oder Schwarz wird im Regelfall für allgemeine Netzanwendungen in der Energieverteilung genutzt. Auf engstem Raum spielt unser kleinstes Steckverbindersytem
WINSTA® MINI seine Vorzüge wie geplant aus. Platzsparend und durch die Push-in CAGE CLAMP®-Federanschlusstechnik auch zeitsparend denn der Anschluss wird wartungsarm ohne zu verschrauben ausgeführt.
WINSTA® MINI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Verriegelungsklinke von WAGO.
effektiver Fehlsteckschutz.
durchgängiger IP40-Schutz.
für eine große Anzahl von Verwendungszwecken.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
16 A |
| Bemessungsstrom zur Leuchte |
16 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Anzahl der Eingänge |
3 |
| Anzahl der Ausgänge |
6 |
| Pol-Kennzeichnung |
L, N, PE |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
weiß |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Art der Verriegelung |
im Steckverbinder integriert |
| Halogenfrei |
ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,06972 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |

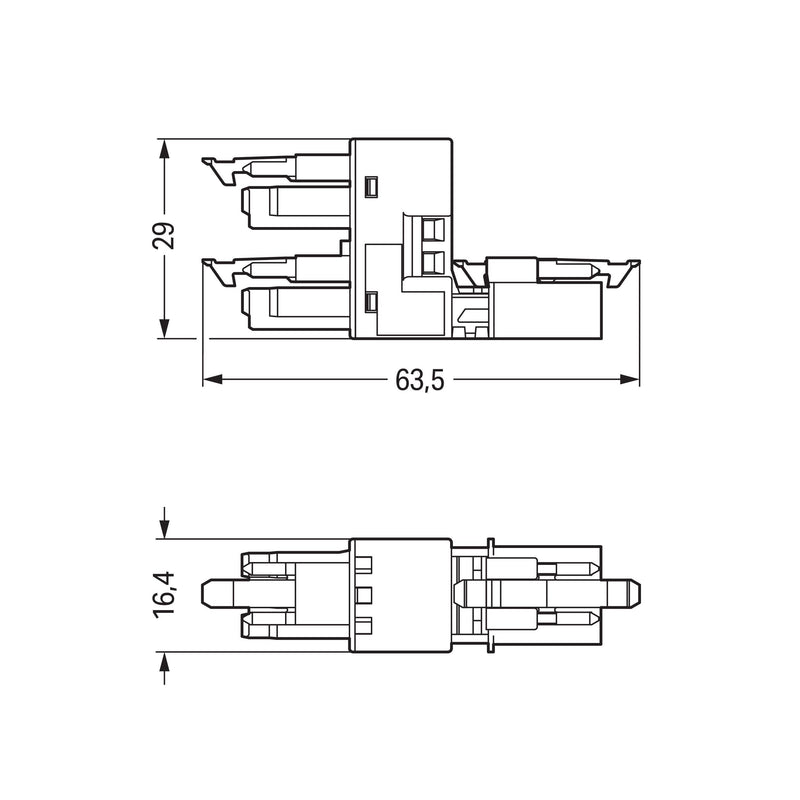

| Länge |
63,5 mm |
| Höhe |
29 mm |
| Breite |
16,4 mm |
| Art des Verteilers |
Verteilerblock |
| Art der integrierten Schaltung |
ohne |
| Befestigungsmöglichkeit |
über separaten Adapter |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler 3-polig 890-686 Kod. A,weiß
