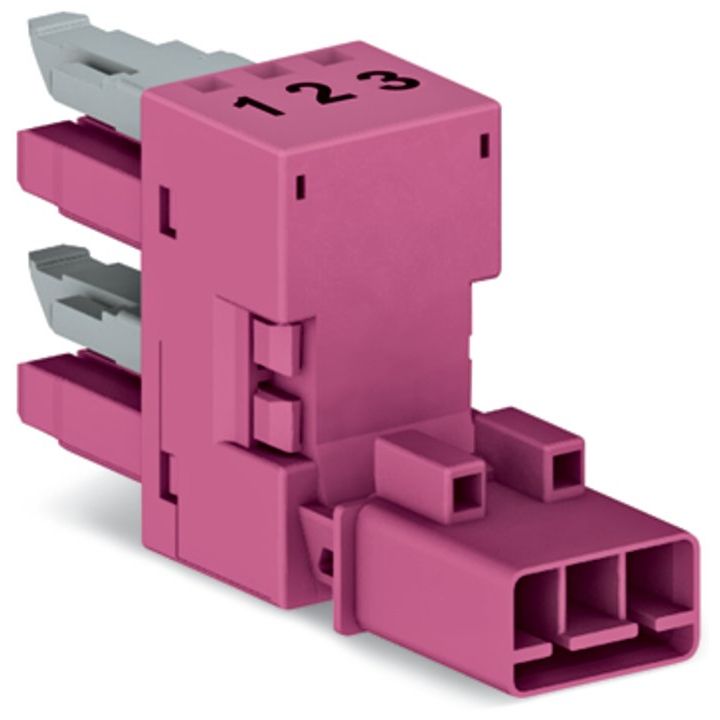

h-Verteiler
3-polig
Kod. B
1 Eingang
2 Ausgänge
einseitige Abgänge
2 Verriegelungsklinken
pink
Verteiler WINSTA® MINI Bemessungsstrom 16 A
Der Verteiler der Produktfamilie
WINSTA® MINI mit Fehlsteckschutz gewährt Ihnen die maximale Flexibilität bei der Elektroinstallation. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Die Kodierung B macht den
WINSTA® MINI-Installationssteckverbinder für die Steuerung von Anwendungen in der Automation, im Maschinenbau und in der Robotik verwendbar.
WINSTA® MINI beantwortet den Trend zur Miniaturisierung. Besonders geeignet ist unser kleinstes Steckverbindersystem z. B. für Leuchten, die aufgrund von komplexen Systemen immer weniger Platz für die Anschlusstechnik bieten.
WINSTA® MINI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
durchgängiger IP40-Schutz.
für Steuerungen wie z. B. Jalousien und Beleuchtungen.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
16 A |
| Bemessungsstrom zur Leuchte |
16 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Anzahl der Eingänge |
3 |
| Anzahl der Ausgänge |
6 |
| Pol-Kennzeichnung |
1, 2, 3 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Art der Verriegelung |
im Steckverbinder integriert |
| Halogenfrei |
ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,035 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |

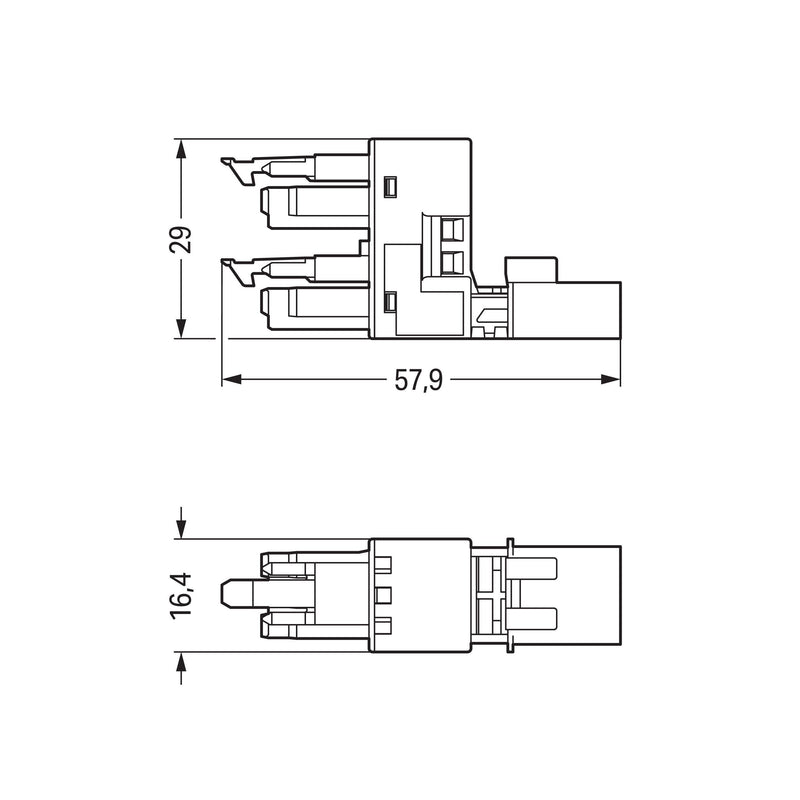

| Länge |
57,85 mm |
| Höhe |
29 mm |
| Breite |
16,4 mm |
| Art des Verteilers |
Verteilerblock |
| Art der integrierten Schaltung |
ohne |
| Befestigungsmöglichkeit |
über separaten Adapter |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler 3-polig 890-1663 Kod. B,pink
