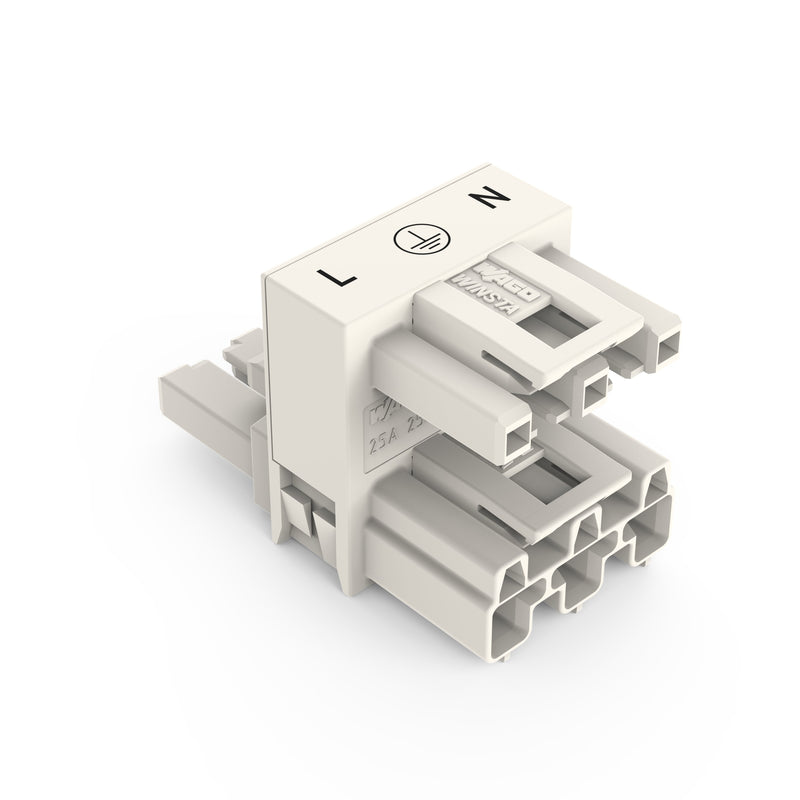

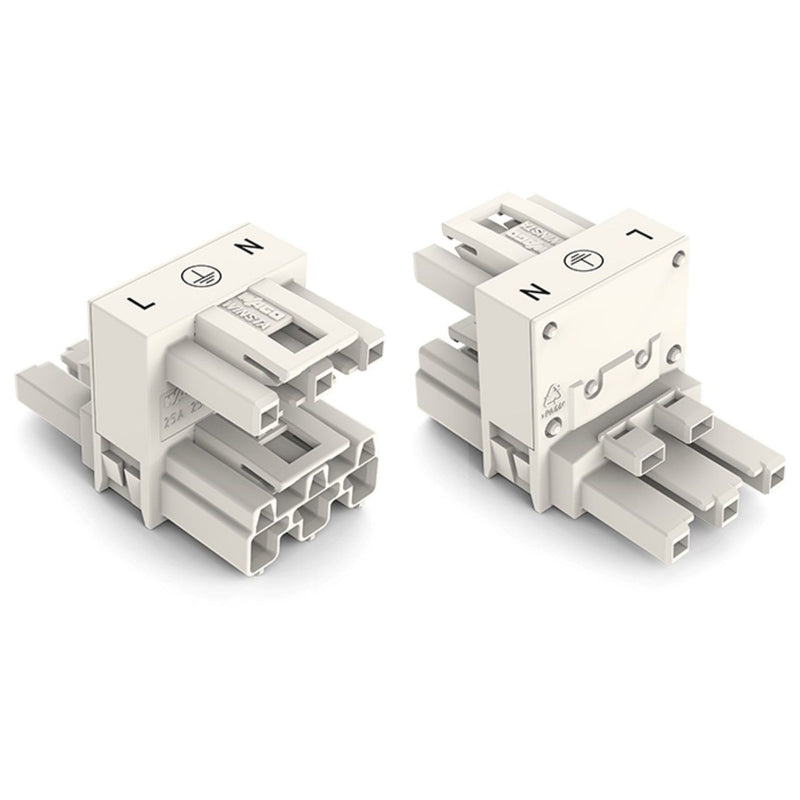

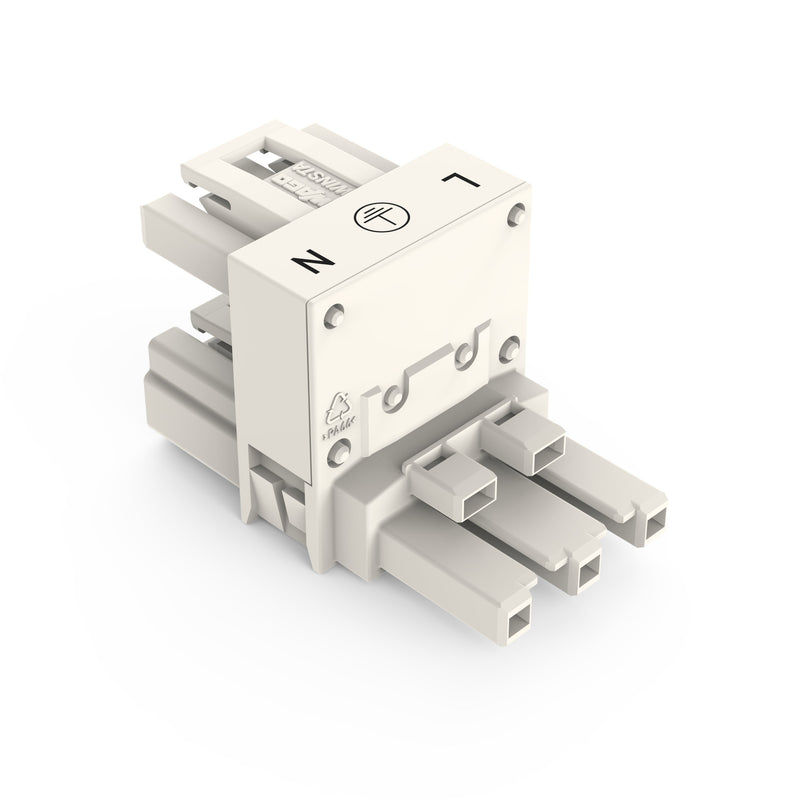

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler 3-polig 770-683 Kod. A,weiß − 50 Stück

h-Verteiler
3-polig
Kod. A
1 Eingang
2 Ausgänge
beidseitige Abgänge
2 Verriegelungsklinken
weiß

Verteiler WINSTA® MIDI mit Fehlsteckschutz

Dank dem Verteiler aus der Produktfamilie WINSTA® MIDI mit Schutzart IP20 klappt die reibungslose Installation. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Elektroinstallation bietet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Anforderungen individuell und flexibel gerecht wird.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Entscheiden Sie sich für Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für jede Anwendung geeignet.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	3
Schutzart (IP)	IP20
Anzahl der Eingänge	3
Anzahl der Ausgänge	6
Pol-Kennzeichnung	L, N, PE
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	weiß
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	im Steckverbinder integriert
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,10722 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV

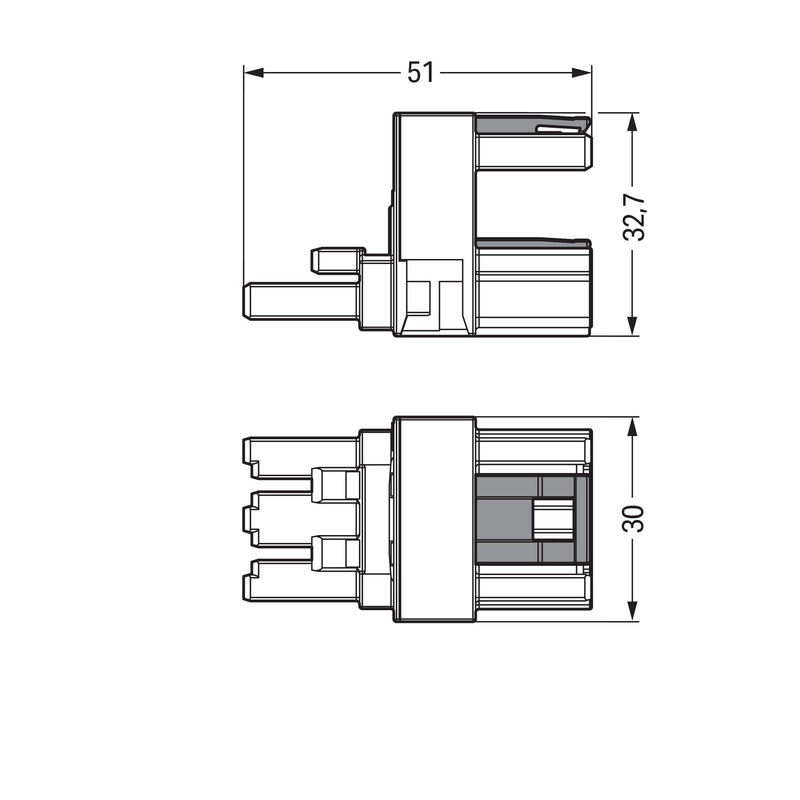

Länge	51 mm
Höhe	32,7 mm
Breite	30 mm
Art des Verteilers	Verteilerblock
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	über separaten Adapter

Lieferumfang:
50 x Stück WAGO Kompaktverteiler 770-683
