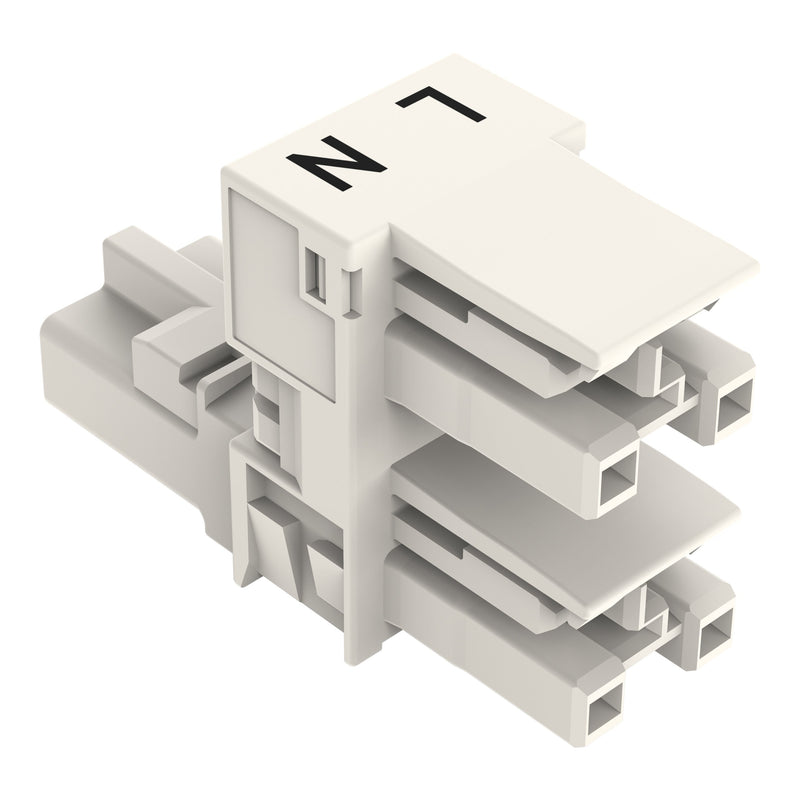

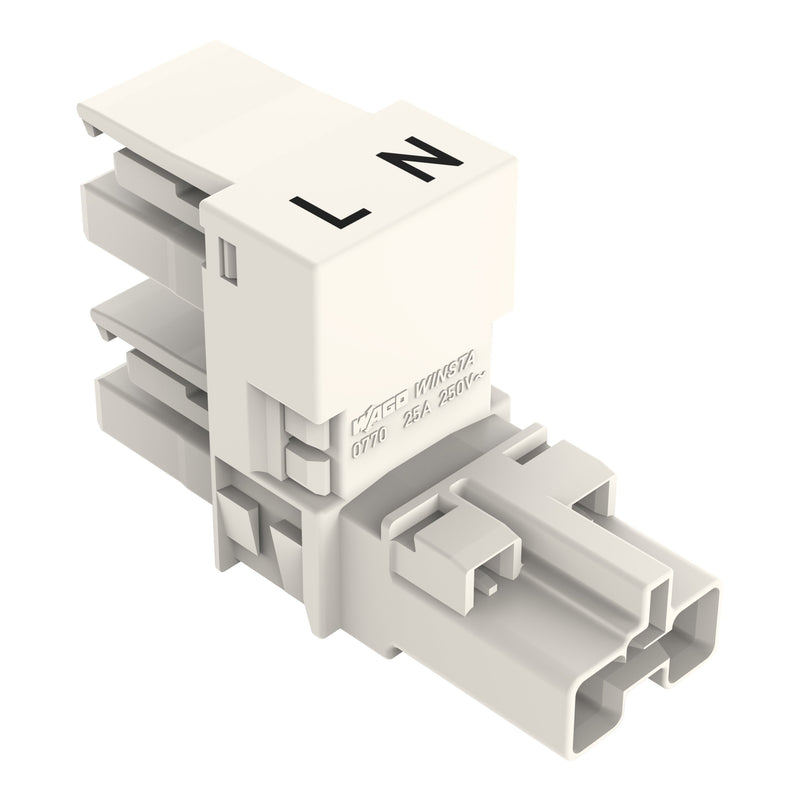

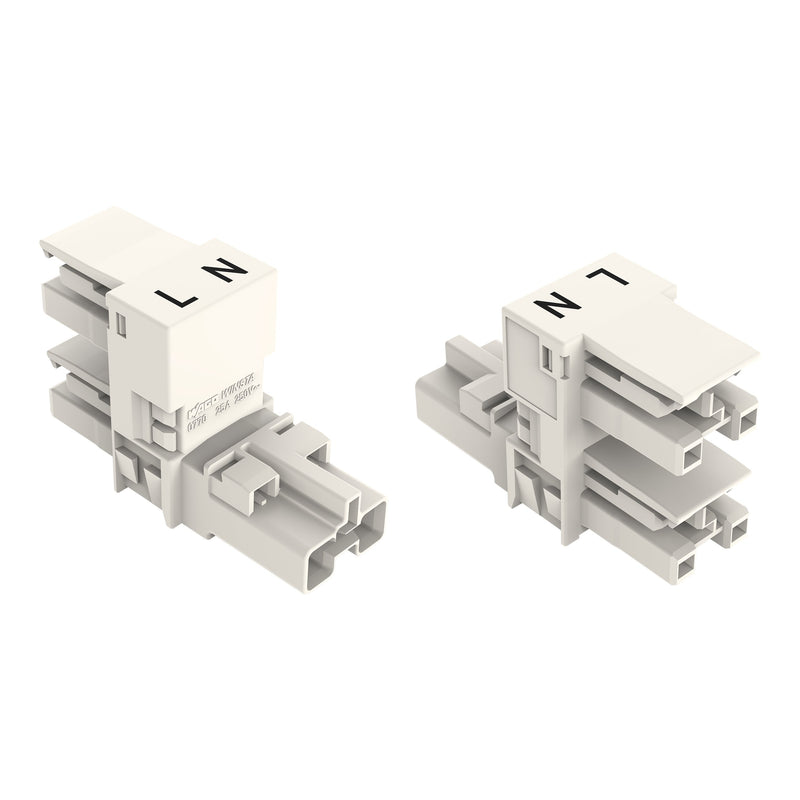

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler 2-polig 770-1684 Kod. A,weiß − 50 Stück

h-Verteiler
2-polig
Kod. A
1 Eingang
2 Ausgänge
einseitige Abgänge
2 Verriegelungsklinken
weiß

Verteiler WINSTA® MIDI mit Schutzart IP20

Vertrauen Sie auf Ihrer Baustelle bei der Elektroinstallation auf zuverlässige Fehlerfreiheit: der Verteiler aus der Familie WINSTA® MIDI mit Schutzart IP20. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A ausgelegt. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Haltbarkeit und Qualität mit Aufdruck von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
für jede Netzanwendung.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	2
Schutzart (IP)	IP20
Anzahl der Eingänge	2
Anzahl der Ausgänge	4
Pol-Kennzeichnung	L, N
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	weiß
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	im Steckverbinder integriert
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,07111 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV

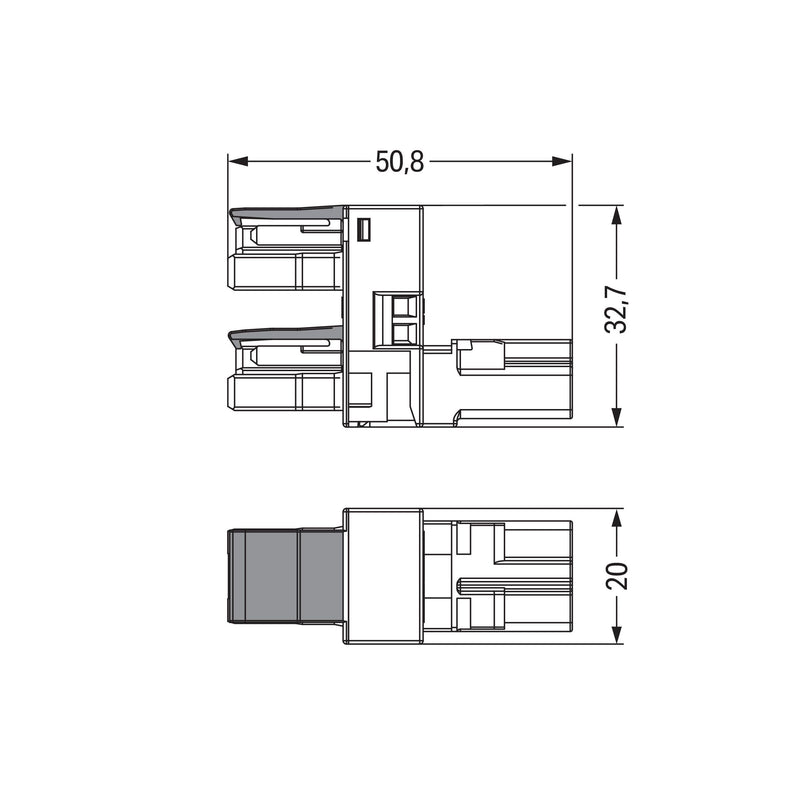

Länge	50,79999999 mm
Höhe	32,7 mm
Breite	23,5 mm
Art des Verteilers	Verteilerblock
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	über separaten Adapter

Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler 2-polig 770-1684 Kod. A,weiß
