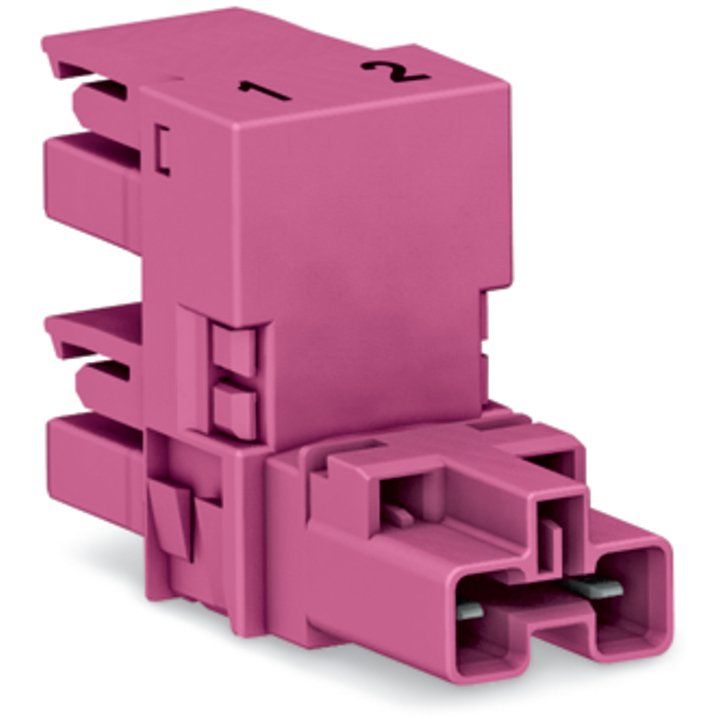

h-Verteiler
2-polig
Kod. B
1 Eingang
2 Ausgänge
einseitige Abgänge
2 Verriegelungsklinken
pink
Verteiler WINSTA® MIDI 2-polig
Durch den Verteiler aus der Produktfamilie
WINSTA® MIDI mit Schutzart IP20 gelingt die reibungslose Installation. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Installationssteckverbinder der Kodierung B der Familie
WINSTA® MIDI sind in Pink, Hellgrün oder Grau verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind kundenindividuelle Polkennzeichnungen möglich. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel ausführen können.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
vorgefertigte Varianten.
zur Anwendung in der Prozessautomation wie beispielsweise der Beleuchtungstechnik.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
25 A |
| Bemessungsstrom zur Leuchte |
25 A |
| Polzahl |
2 |
| Schutzart (IP) |
IP20 |
| Anzahl der Eingänge |
2 |
| Anzahl der Ausgänge |
4 |
| Pol-Kennzeichnung |
1, 2 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Art der Verriegelung |
im Steckverbinder integriert |
| Halogenfrei |
ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,07194 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |

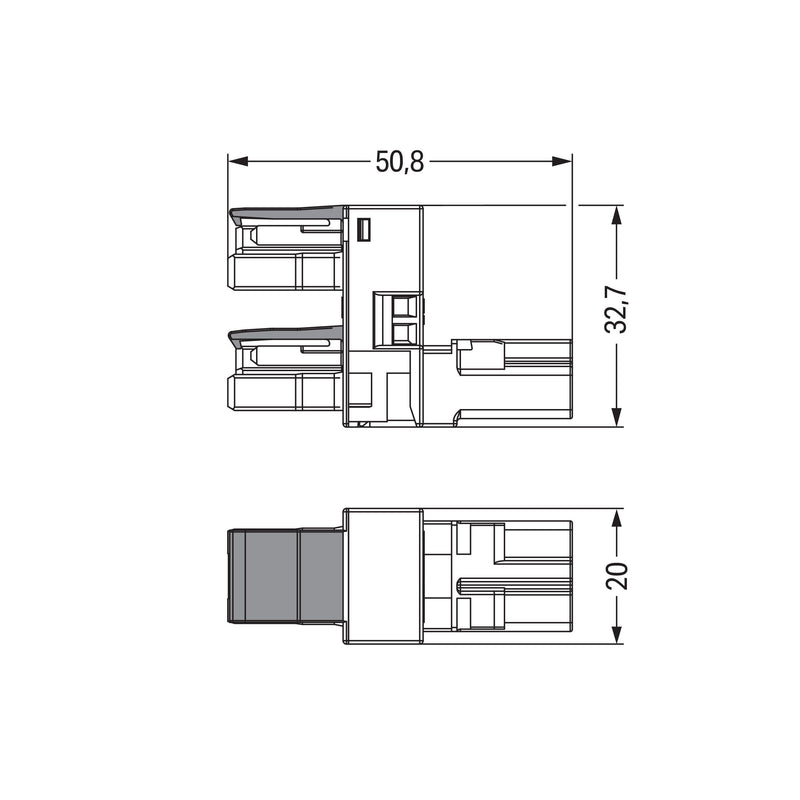

| Länge |
50,79999999 mm |
| Höhe |
32,7 mm |
| Breite |
23,5 mm |
| Art des Verteilers |
Verteilerblock |
| Art der integrierten Schaltung |
ohne |
| Befestigungsmöglichkeit |
über separaten Adapter |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler 2-polig 770-1653 Kod. B,pink
