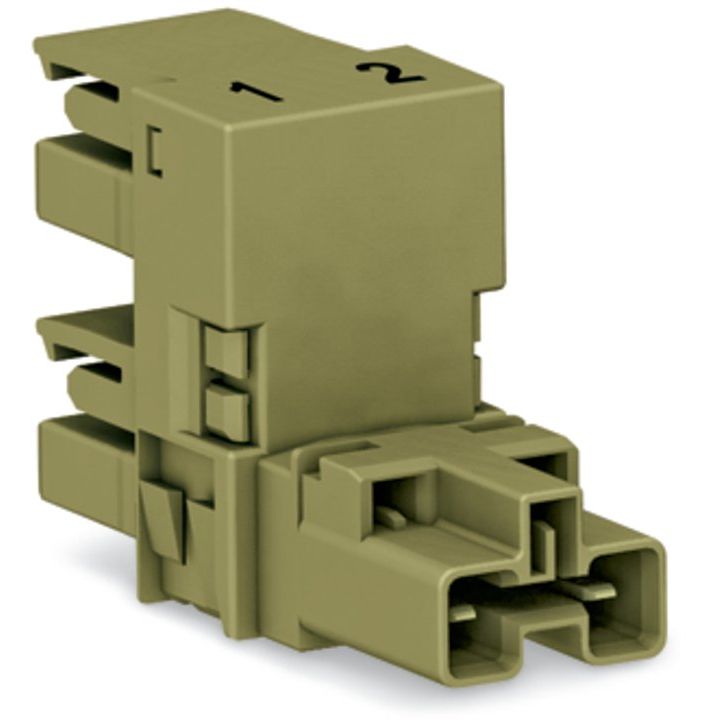

h-Verteiler
2-polig
Kod. B
1 Eingang
2 Ausgänge
einseitige Abgänge
2 Verriegelungsklinken
hellgrün
Verteiler WINSTA® MIDI Kodierung B
Durch den Verteiler aus der Produktfamilie
WINSTA® MIDI Kodierung B klappt die reibungslose Elektroinstallation. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Lösungen wie der
WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder ist für eine Last bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher erledigen können.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerungen in der Automatisierung.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
25 A |
| Bemessungsstrom zur Leuchte |
25 A |
| Polzahl |
2 |
| Schutzart (IP) |
IP20 |
| Anzahl der Eingänge |
2 |
| Anzahl der Ausgänge |
4 |
| Pol-Kennzeichnung |
1, 2 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grün |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Art der Verriegelung |
im Steckverbinder integriert |
| Halogenfrei |
ja |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,07194 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |

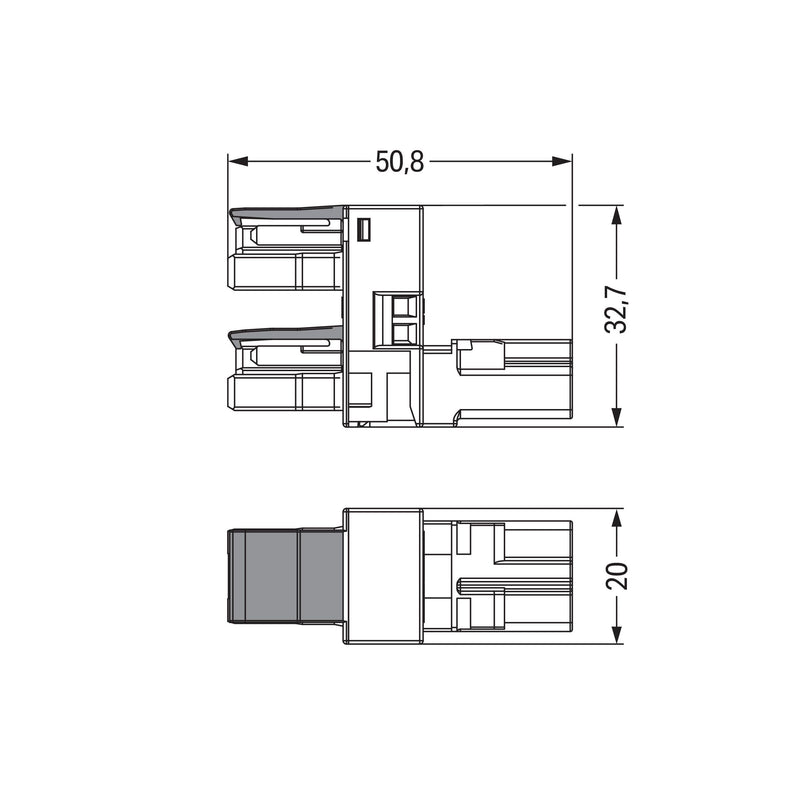

| Länge |
50,79999999 mm |
| Höhe |
32,7 mm |
| Breite |
23,5 mm |
| Art des Verteilers |
Verteilerblock |
| Art der integrierten Schaltung |
ohne |
| Befestigungsmöglichkeit |
über separaten Adapter |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation h-Verteiler 2-polig 770-1652 Kod. B,hellgrün
