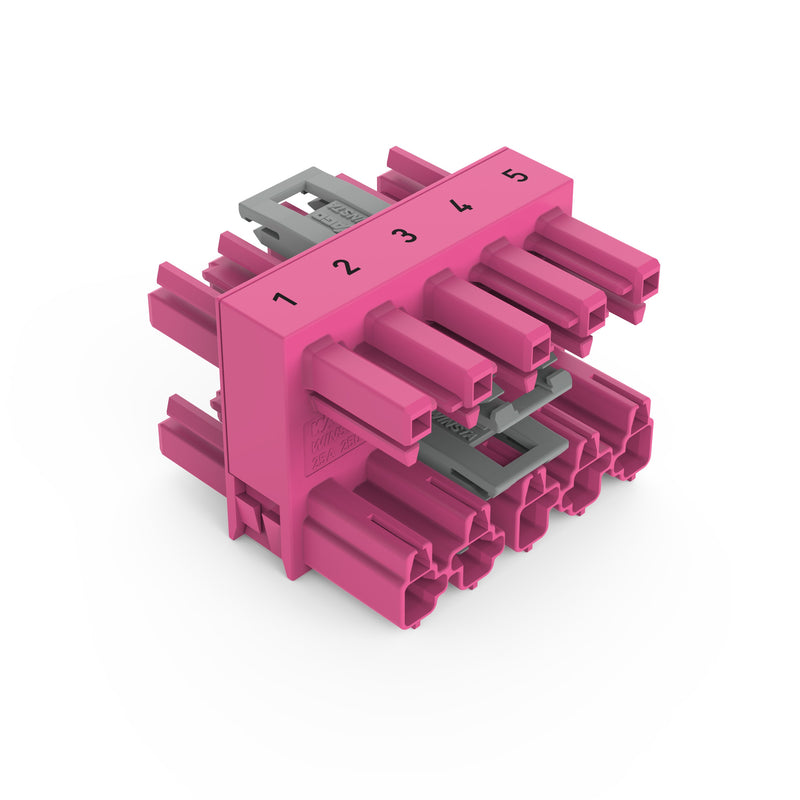

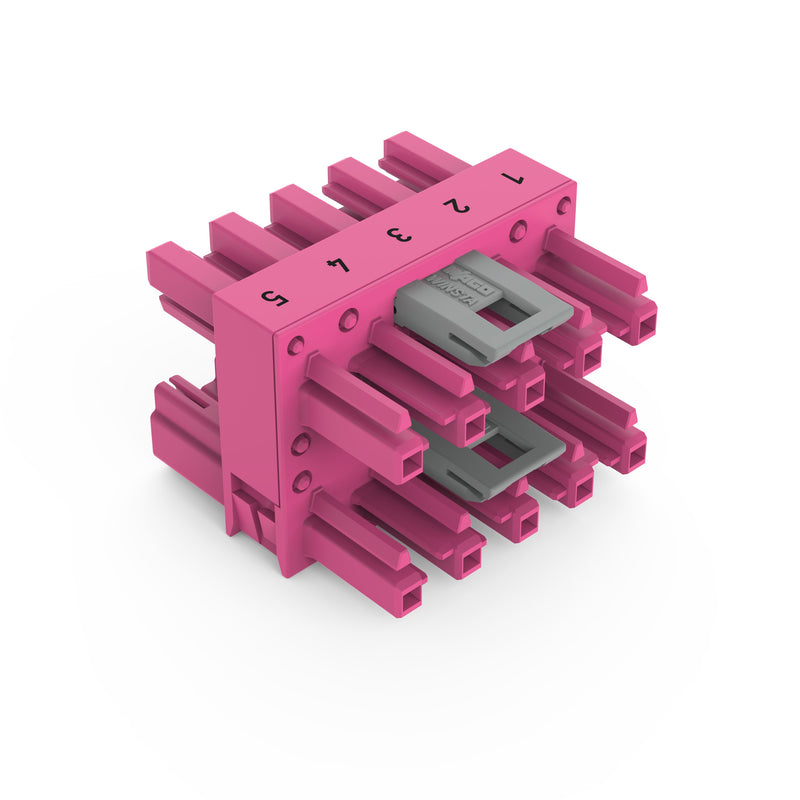

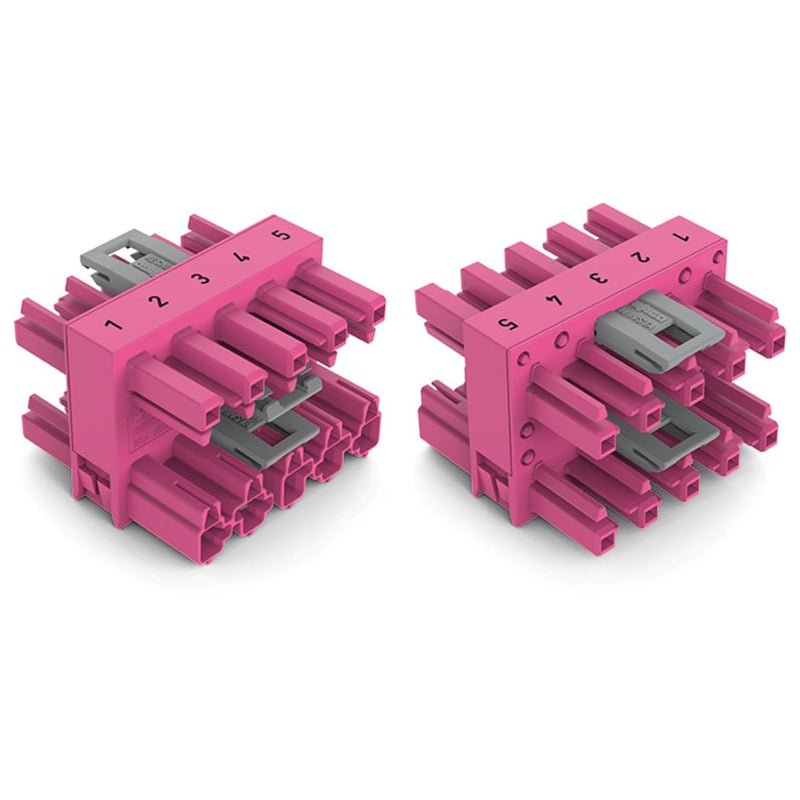

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation 3-fach-Verteiler 5-polig 770-1746 Kod. B,pink − 25 Stück

3-fach-Verteiler
5-polig
Kod. B
1 Eingang
3 Ausgänge
pink

Verteiler WINSTA® MIDI mit Fehlsteckschutz

Der Verteiler der Produktfamilie WINSTA® MIDI Bemessungsstrom 25 A gewährt Ihnen die maximale Flexibilität bei der Elektroinstallation. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Anwendungssteuerung im Bereich der Automation, der Robotik und im Maschinenbau anwendbar. Der Installationssteckverbinder ist für eine Last bis 25 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
einfache Schaltungen.
zur Anwendung in der Automation von Prozessen wie zum Beispiel der Beleuchtungstechnik.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	5
Schutzart (IP)	IP20
Anzahl der Eingänge	5
Anzahl der Ausgänge	15
Pol-Kennzeichnung	1, 2, 3, 4, 5
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	sonstige
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	im Steckverbinder integriert
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,20333 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV

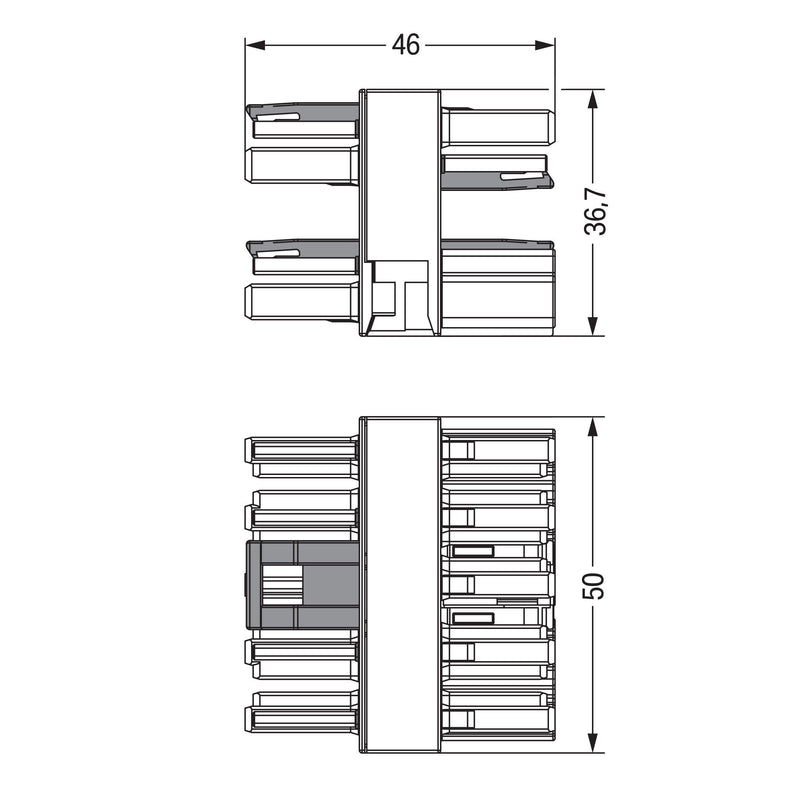

Länge	46 mm
Höhe	36,7 mm
Breite	50 mm
Art des Verteilers	Verteilerblock
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	über separaten Adapter

Lieferumfang:
25 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation 3-fach-Verteiler 5-polig 770-1746 Kod. B,pink
