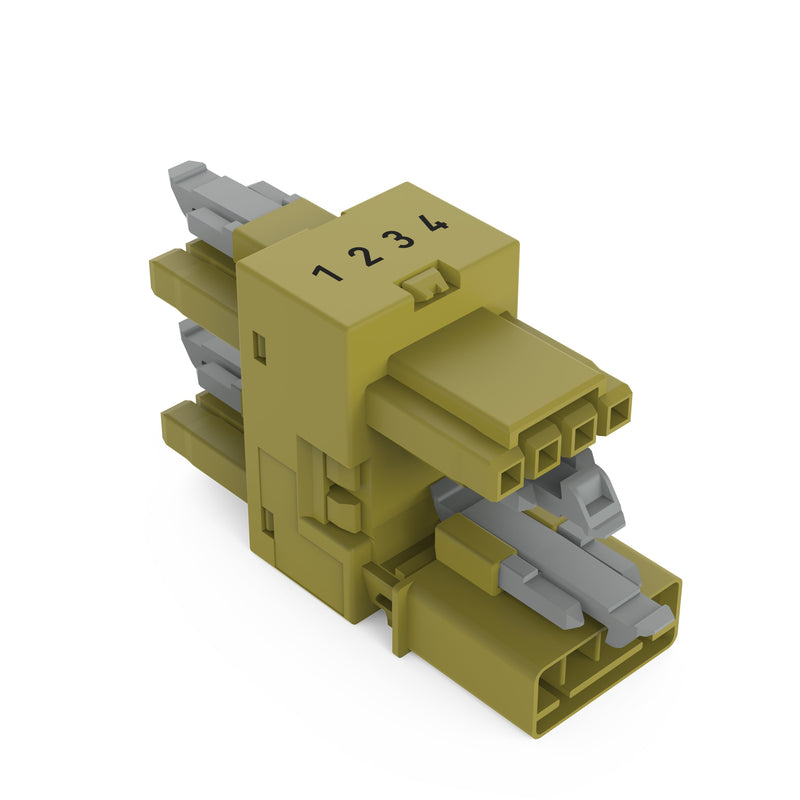

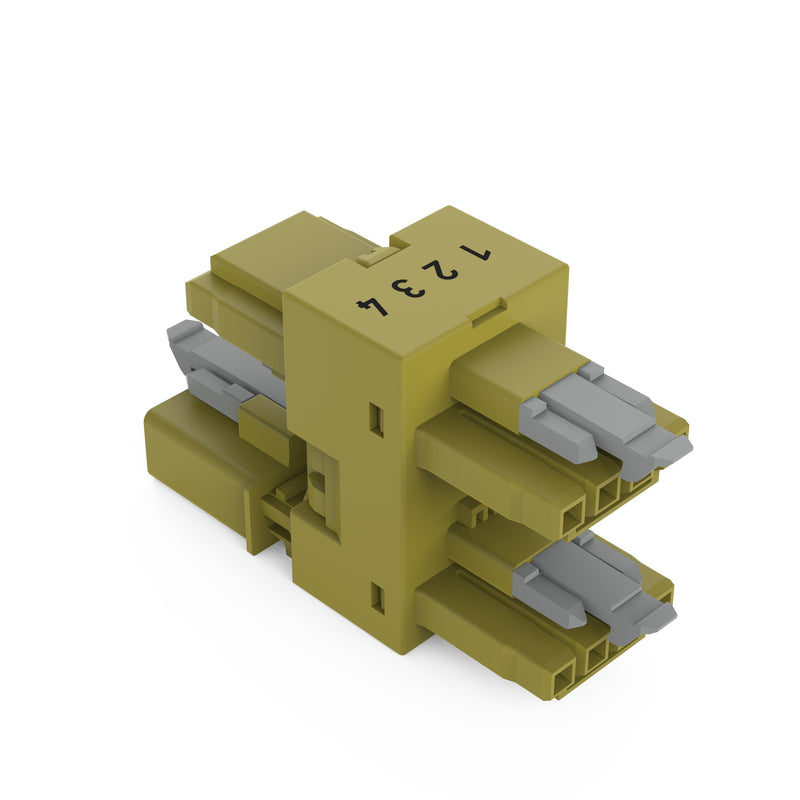

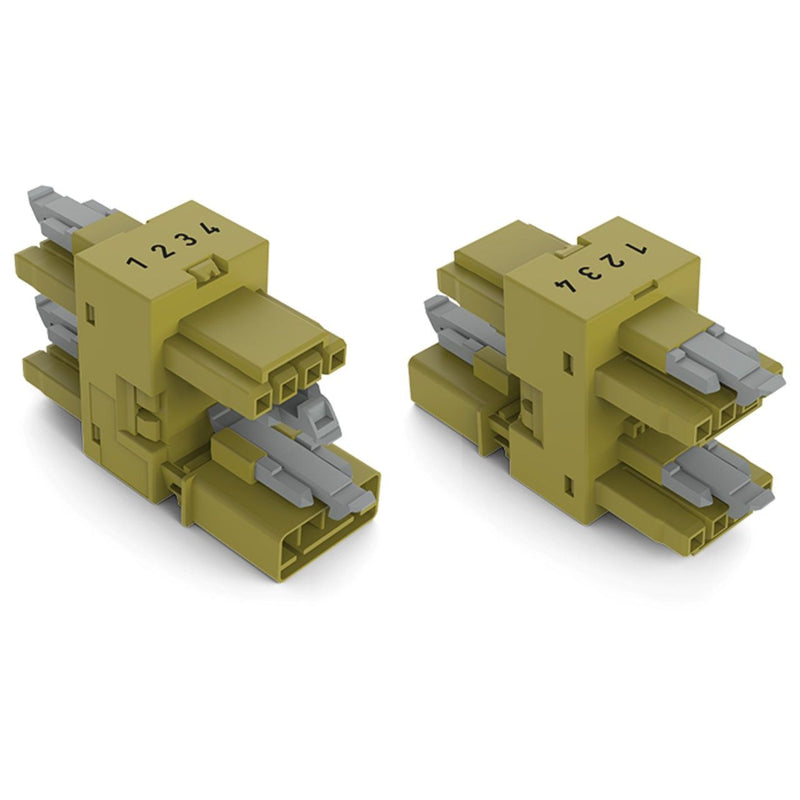

3-fach-Verteiler
4-polig
Kod. B
1 Eingang
3 Ausgänge
hellgrün
Verteiler WINSTA® MINI 4-polig
Der Verteiler der Produktfamilie
WINSTA® MINI mit Fehlsteckschutz gewährt Ihnen die maximale Flexibilität bei der Elektroinstallation. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Installationssteckverbinder der Kodierung B der Familie
WINSTA® MINI sind in Pink, Hellgrün oder Grau erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Außerdem sind individuelle Polkennzeichnungen möglich.
WINSTA® MINI trägt dem Trend der Miniaturisierung Rechnung. Sehr gut ist unser kleinstes Steckverbindersystem z. B. für Leuchten, die dank der LED-Technik immer weniger Platz für die Anschlusstechnik bieten.
WINSTA® MINI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Wählen Sie Qualität und Haltbarkeit mit Verriegelungsklinke von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.
fehlsteckgeschützter Installationssteckverbinder.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
zur Anwendung in der Automation von Prozessen wie zum Beispiel der Beleuchtungstechnik.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Bemessungsstrom zur Leuchte |
16 A |
| Polzahl |
4 |
| Schutzart (IP) |
IP20 |
| Anzahl der Eingänge |
4 |
| Anzahl der Ausgänge |
12 |
| Pol-Kennzeichnung |
1, 2, 3, 4 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grün |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Art der Verriegelung |
im Steckverbinder integriert |
| Halogenfrei |
nein |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,09861 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |

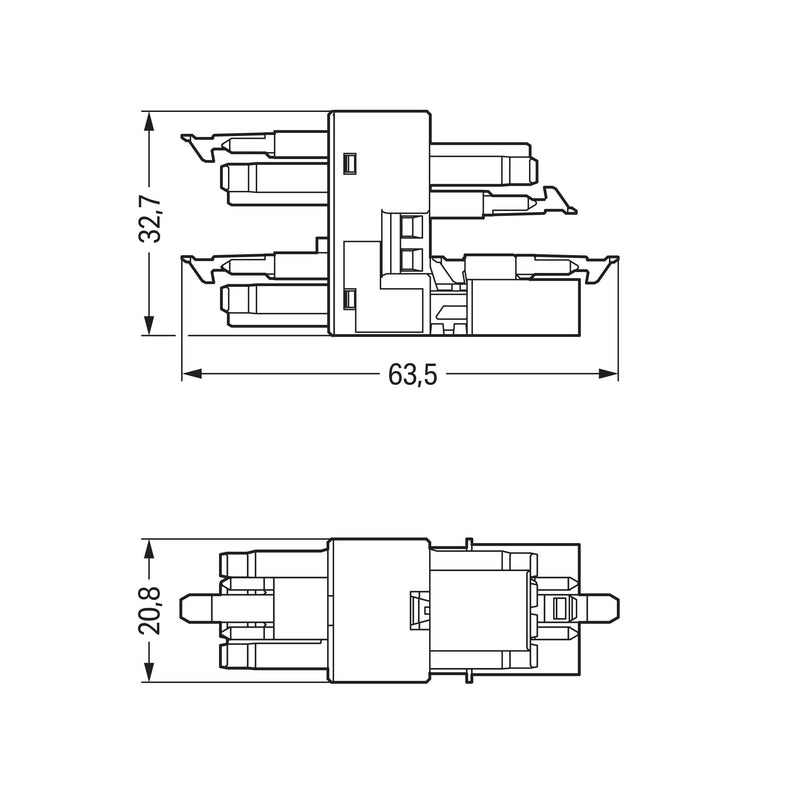

| Länge |
63,5 mm |
| Höhe |
32,65 mm |
| Breite |
20,8 mm |
| Art des Verteilers |
Verteilerblock |
| Art der integrierten Schaltung |
ohne |
| Befestigungsmöglichkeit |
über separaten Adapter |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation 3-fach-Verteiler 4-polig 890-1735 Kod. B,hellgrün
