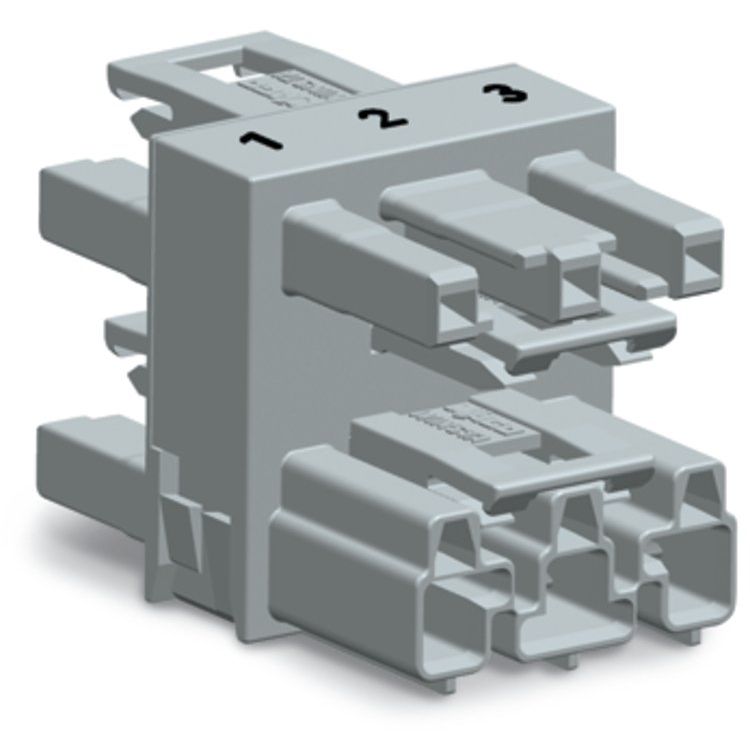

WAGO - Kompaktverteiler für steckbare Gebäudeinstallation 3-fach-Verteiler 3-polig 770-1714 Kod. B,grau − 50 Stück

3-fach-Verteiler
3-polig
Kod. B
1 Eingang
3 Ausgänge
grau

Verteiler WINSTA® MIDI mit Fehlsteckschutz

Der Verteiler aus der Familie WINSTA® MIDI mit Fehlsteckschutz ist die beste Lösung für eine unkomplizierte Installation. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Installationssteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Grau, Hellgrün oder Pink verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind eigene Polkennzeichnungen möglich. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in der Automation von Prozessen wie z. B. der Beleuchtungstechnik.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Bemessungsstrom zur Leuchte	25 A
Polzahl	3
Schutzart (IP)	IP20
Anzahl der Eingänge	3
Anzahl der Ausgänge	9
Pol-Kennzeichnung	1, 2, 3
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Farbe des separaten Adapterstücks	ohne Adapterstück
Art der Verriegelung	ohne
Halogenfrei	ja
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,12639 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV

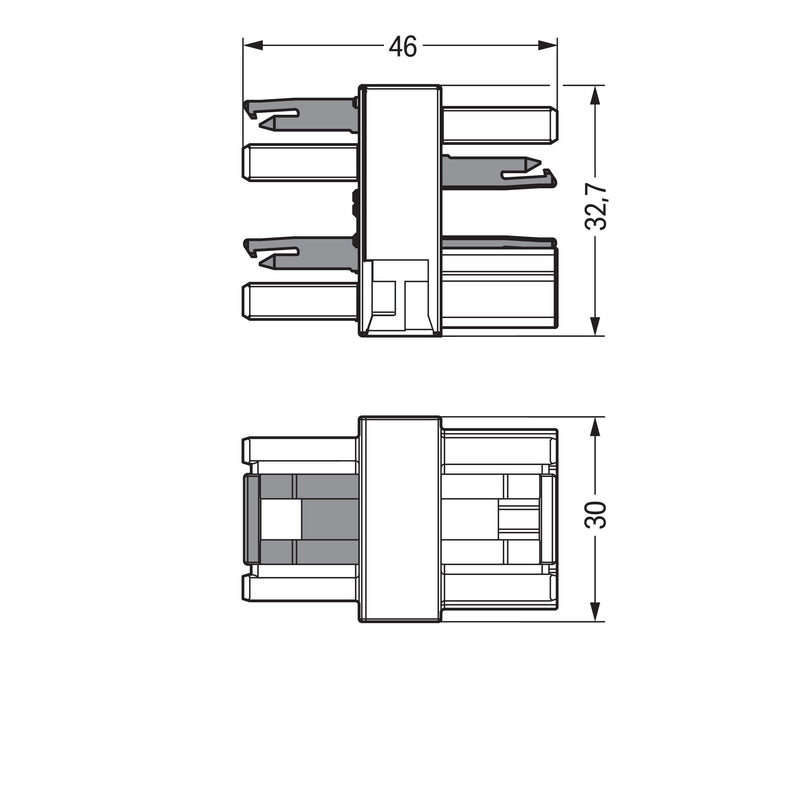

Länge	46 mm
Höhe	32,7 mm
Breite	30 mm
Art des Verteilers	Verteilerblock
Art der integrierten Schaltung	ohne
Befestigungsmöglichkeit	über separaten Adapter

Lieferumfang:
50 x WAGO GmbH & Co. KG - Kompaktverteiler für steckbare Gebäudeinstallation 3-fach-Verteiler 3-polig 770-1714 Kod. B,grau
