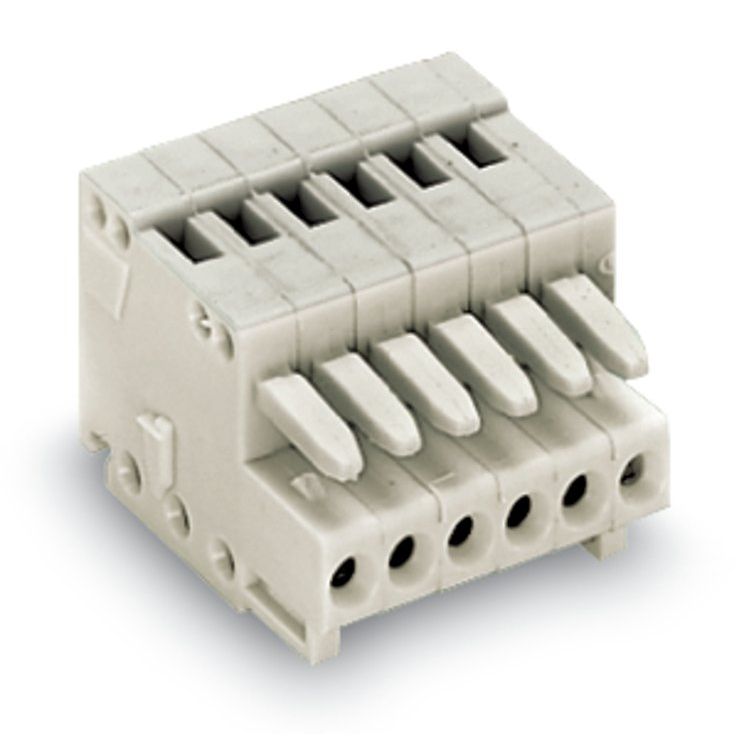

WAGO - Kabelsteckverbinder für Leiterplattensteckverbinder Federleistenklemme 733-102 2,5mm, 2-pol. − 200 Stück

1-Leiter-Federleiste
CAGE CLAMP®
0,5 mm²
Rastermaß 2,5 mm
2-polig
100% fehlsteckgeschützt
0,50 mm²
lichtgrau

Federleiste/Buchse Serie 733 mit Rastermaß 2,5 mm

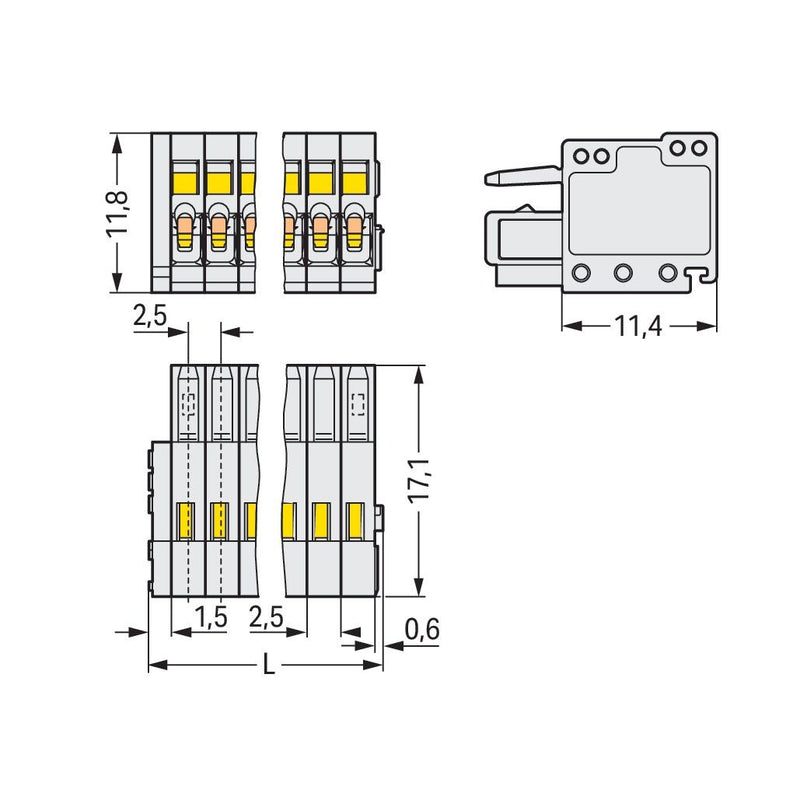

Die Federleiste/Buchse (Artikelnummer 733-102) bietet eine ordentliche Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (7,1 x 11,8 x 17,1) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 0,5 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Über ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Kontaktausführung	Buchse
Polzahl	2
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	2,5 mm
Rastermaß der Anschlüsse	2,5 mm
Winkel Kontakt/Leiteranschluss	180° (horizontal)
Bemessungsstrom In	6 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..0,34 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..0,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..0,5 mm²
Ausführung des elektrischen Anschlusses	Federzuganschluss
Anschließbare Kabeltype	Rundkabel
Werkstoff der Kontaktbeschichtung	Zinn
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Werkstoff des Isolierkörpers	Thermoplast
Werkstoff des Gehäuses	Kunststoff
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	nein
Betriebstemperatur	-60..100 °C
Schutzart (IP), montiert	IP20

Lieferumfang:
200 x WAGO Federleistenklemme 733-102
