1-Leiter-Stiftleiste
CAGE CLAMP®
1,5 mm²
Rastermaß 3,81 mm
19-polig
100% fehlsteckgeschützt

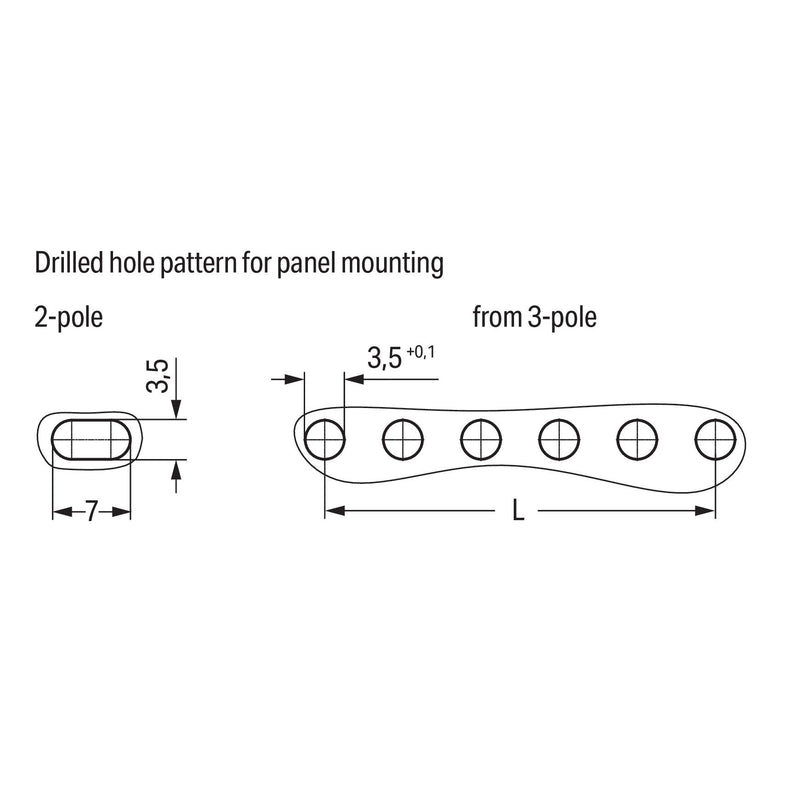

TS 35/Oberflächenmontage
Rastfüße
1,50 mm²
orange

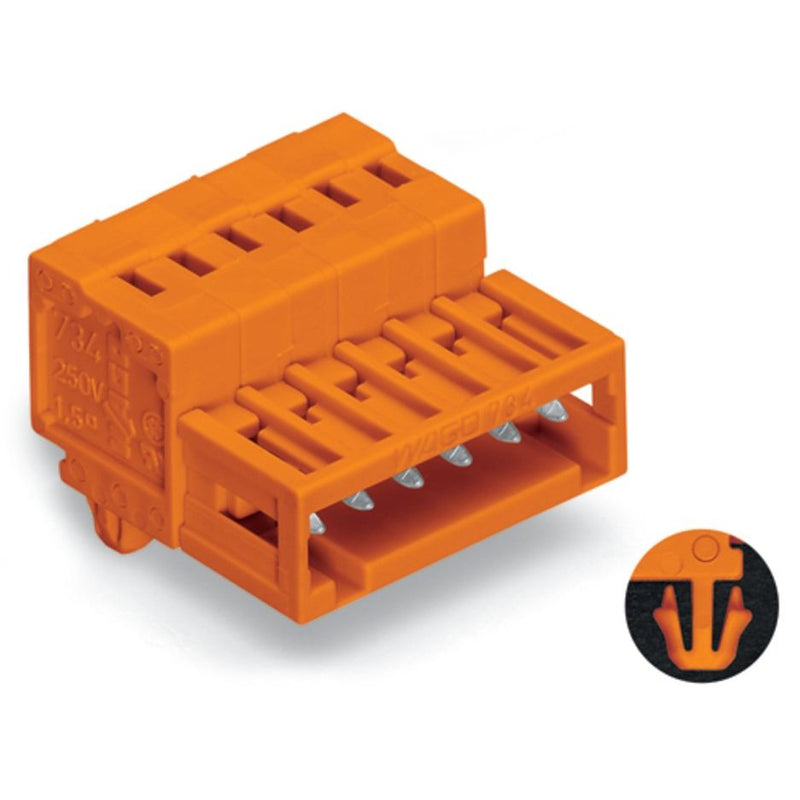

Stiftleiste Serie 734 mit 0 ° Leiterabgang zur Steckrichtung

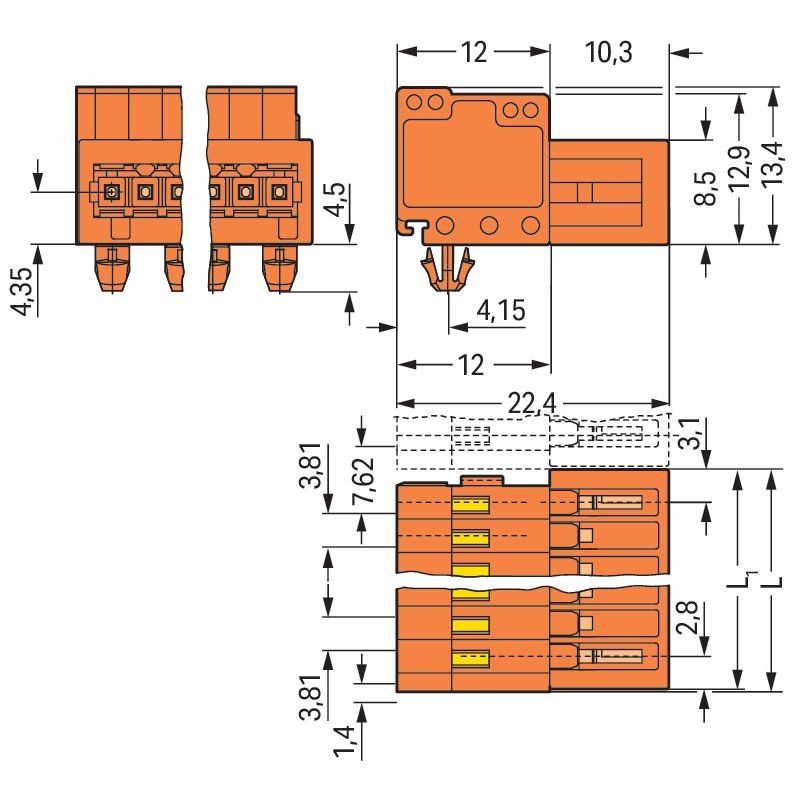

Die Stiftleiste (Artikelnummer 734-349/018-000) ermöglicht eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Stiftleiste ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (74,93 x 17,9 x 22,3) mm. In Abhängigkeit von der Leiterart ist diese Stiftleiste geeignet für Leiterquerschnitte von 0,08 mm² bis 1,5 mm². Die Kontaktoberfläche besteht aus Zinn. Über ein Betätigungswerkzeug wird diese Stiftleiste/Stecker betätigt. Das MCS "
Multi Connection System"
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.
| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Kontaktausführung |
Stift |
| Polzahl |
19 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
3,81 mm |
| Rastermaß der Anschlüsse |
3,81 mm |
| Winkel Kontakt/Leiteranschluss |
180° (horizontal) |
| Bemessungsstrom In |
10 A |
| Bemessungsspannung |
160 V |
| Bemessungsstoßspannung |
2,5 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..1,5 mm² |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Anschließbare Kabeltype |
Rundkabel |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Werkstoff des Kontaktes |
sonstige Kupferlegierungen |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Werkstoff des Gehäuses |
Kunststoff |
| Beschichtung Gehäuse |
unbeschichtet |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Mit Schutzleiter |
nein |
| Betriebstemperatur |
-60..100 °C |
| Schutzart (IP), montiert |
IP10 |
Lieferumfang:
25 x WAGO GmbH & Co. KG - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Stiftleiste 734-349/018-000 CAGECLAMP,1,5mm²,or
