1-Leiter-Stiftleiste
CAGE CLAMP®
1,5 mm²
Rastermaß 3,81 mm
4-polig
100% fehlsteckgeschützt
1,50 mm²
orange

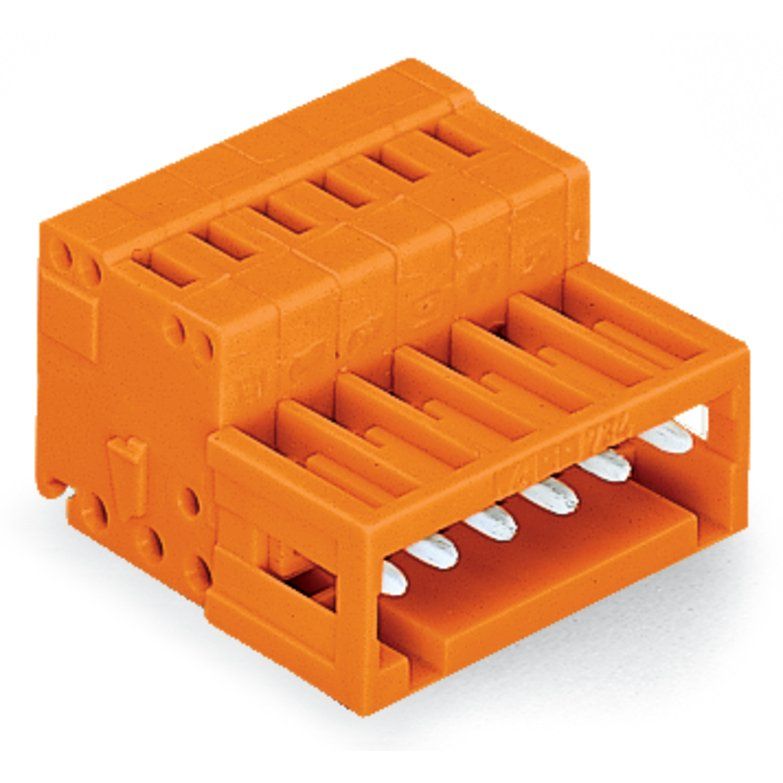

Stiftleiste Serie 734 mit CAGE CLAMP®

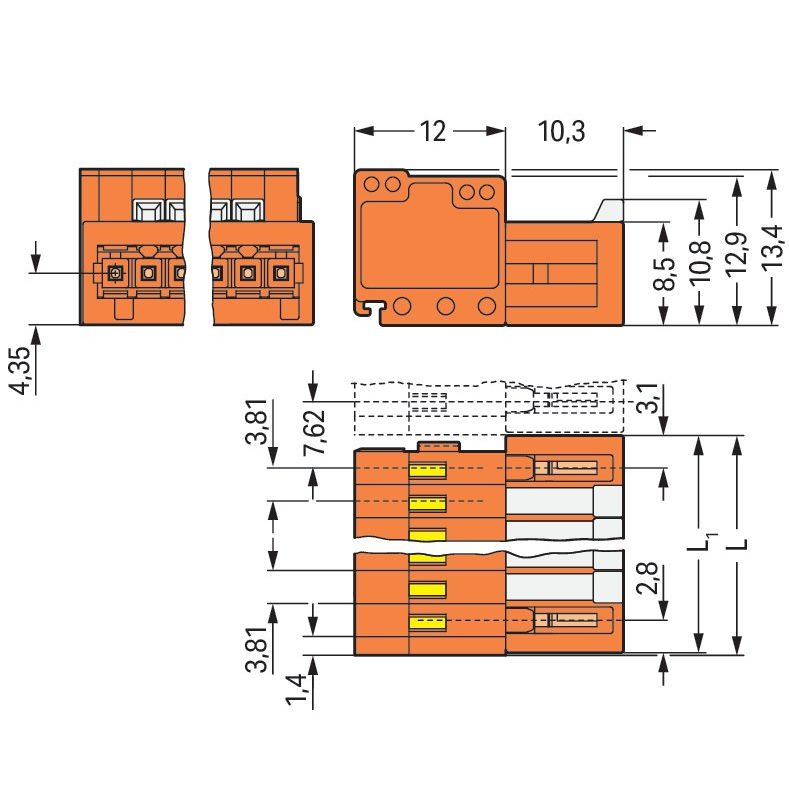

Bei dieser Stiftleiste (Artikelnummer 734-334) ist eine ordentliche Elektroinstallation das Hauptaugenmerk. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Stiftleiste benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 6 und 7 mm . Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe betragen die Abmessungen (17,33 x 13,4 x 22,3) mm. Diese Stiftleiste ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Stiftleiste/Stecker wird durch ein Betätigungswerkzeug betätigt. Das MCS "
Multi Connection System"
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.
| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Kontaktausführung |
Stift |
| Polzahl |
4 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
3,81 mm |
| Rastermaß der Anschlüsse |
3,81 mm |
| Winkel Kontakt/Leiteranschluss |
180° (horizontal) |
| Bemessungsstrom In |
10 A |
| Bemessungsspannung |
160 V |
| Bemessungsstoßspannung |
2,5 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..1,5 mm² |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Anschließbare Kabeltype |
Rundkabel |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Werkstoff des Kontaktes |
sonstige Kupferlegierungen |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Werkstoff des Gehäuses |
Kunststoff |
| Beschichtung Gehäuse |
unbeschichtet |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Mit Schutzleiter |
nein |
| Betriebstemperatur |
-60..100 °C |
| Schutzart (IP), montiert |
IP10 |
Lieferumfang:
100 x Stück 1-Leiter-Stiftleiste 734-334
