WAGO - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Stiftleiste 731-610/018-000 CAGECLAMP,2,5mm²,gr − 25 Stück

1-Leiter-Stiftleiste
CAGE CLAMP®
2,5 mm²
Rastermaß 7,5 mm
10-polig
TS 35/Oberflächenmontage
Rastfüße
2,50 mm²
grau

Stiftleiste Serie 731 mit 0 ° Leiterabgang zur Steckrichtung

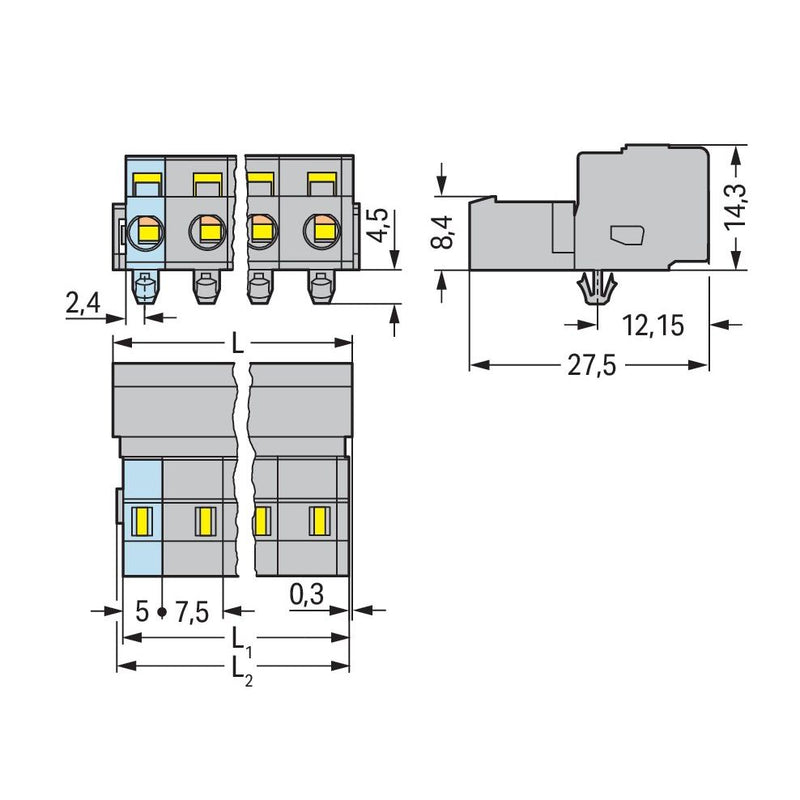

Bei dieser Stiftleiste mit der Artikelnummer 731-610/018-000 ist eine reibungslose Elektroinstallation das Hauptaugenmerk. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Stiftleiste Abisolierlängen von 8 bis 9 mm  benötigt. Bei diesem Produkt wird die CAGE CLAMP®-Technologie genutzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Abmessungen (75,7 x 18,8 x 27,5) mm. Diese Stiftleiste ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Stiftleiste/Stecker wird durch ein Betätigungswerkzeug betätigt. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Kontaktausführung	Stift
Polzahl	10
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	7,5 mm
Rastermaß der Anschlüsse	7,5 mm
Winkel Kontakt/Leiteranschluss	180° (horizontal)
Bemessungsstrom In	12 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Ausführung des elektrischen Anschlusses	Federzuganschluss
Anschließbare Kabeltype	Rundkabel
Werkstoff der Kontaktbeschichtung	Zinn
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Werkstoff des Isolierkörpers	Thermoplast
Werkstoff des Gehäuses	Kunststoff
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	nein
Betriebstemperatur	-60..100 °C
Schutzart (IP), montiert	IP20

Lieferumfang:
25 x Stück WAGO 731-610/018-000 Stiftleiste
