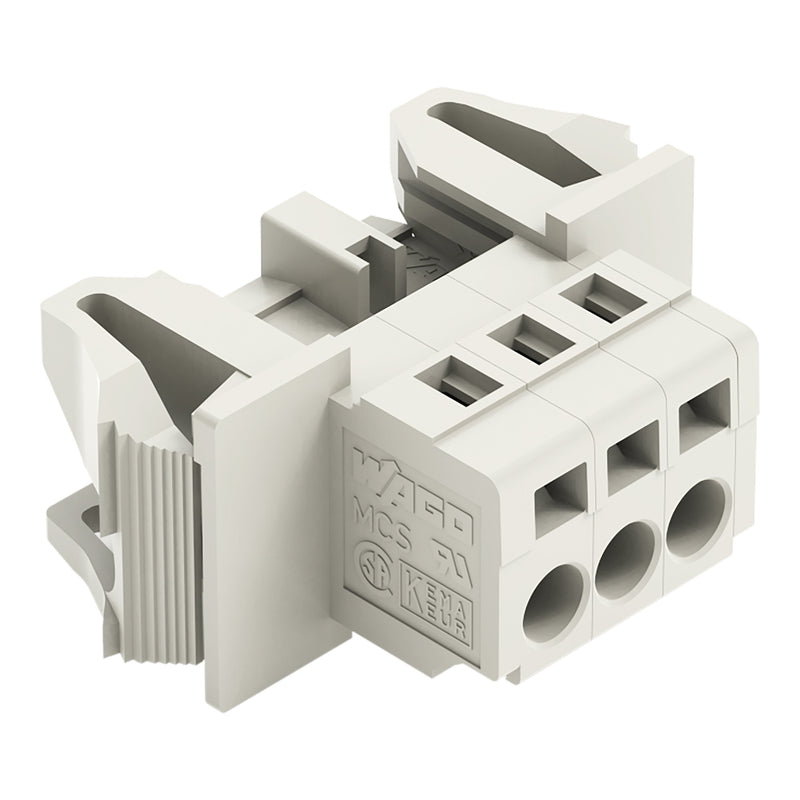

WAGO - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Stiftleiste 721-603/114-000 CAGECLAMP,2,5mm²,lgr − 50 Stück

1-Leiter-Stiftleiste
CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
3-polig
100% fehlsteckgeschützt
Snap-In-Flansch
2,50 mm²
lichtgrau

Stiftleiste Serie 721 mit Rastermaß 5 mm

Bei dieser Stiftleiste (Artikelnummer 721-603/114-000) ist eine saubere Elektroinstallation der Fokus. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Stiftleiste ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (36 x 17,5 x 27,5) mm. In Abhängigkeit von der Leiterart ist diese Stiftleiste ausgelegt für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Kontaktoberfläche besteht aus Zinn. Diese Stiftleiste/Stecker wird durch ein Betätigungswerkzeug betätigt. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Kontaktausführung	Stift
Polzahl	3
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	5 mm
Rastermaß der Anschlüsse	5 mm
Winkel Kontakt/Leiteranschluss	180° (horizontal)
Bemessungsstrom In	12 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Ausführung des elektrischen Anschlusses	Federzuganschluss
Anschließbare Kabeltype	Rundkabel
Werkstoff der Kontaktbeschichtung	Zinn
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Werkstoff des Isolierkörpers	Thermoplast
Werkstoff des Gehäuses	Kunststoff
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	nein
Betriebstemperatur	-60..100 °C
Schutzart (IP), montiert	IP10

Lieferumfang:
50 x WAGO GmbH & Co. KG - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Stiftleiste 721-603/114-000 CAGECLAMP,2,5mm²,lgr
