1-Leiter-Stiftleiste
CAGE CLAMP®
2,5 mm²
Rastermaß 5,08 mm
17-polig
Snap-In-Flansch
orange

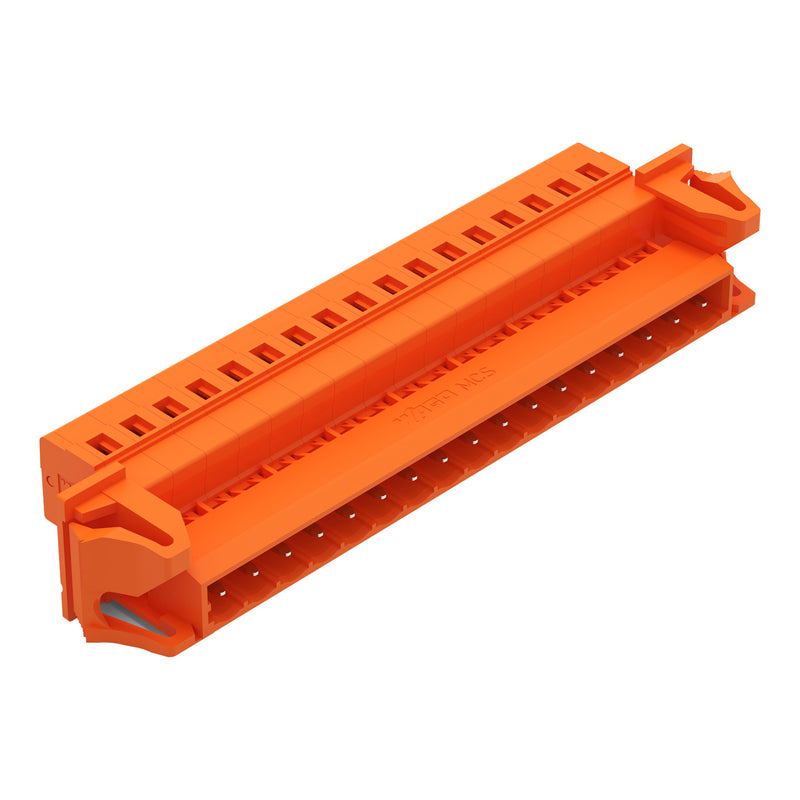

Stiftleiste Serie 231 mit Betätigungswerkzeug

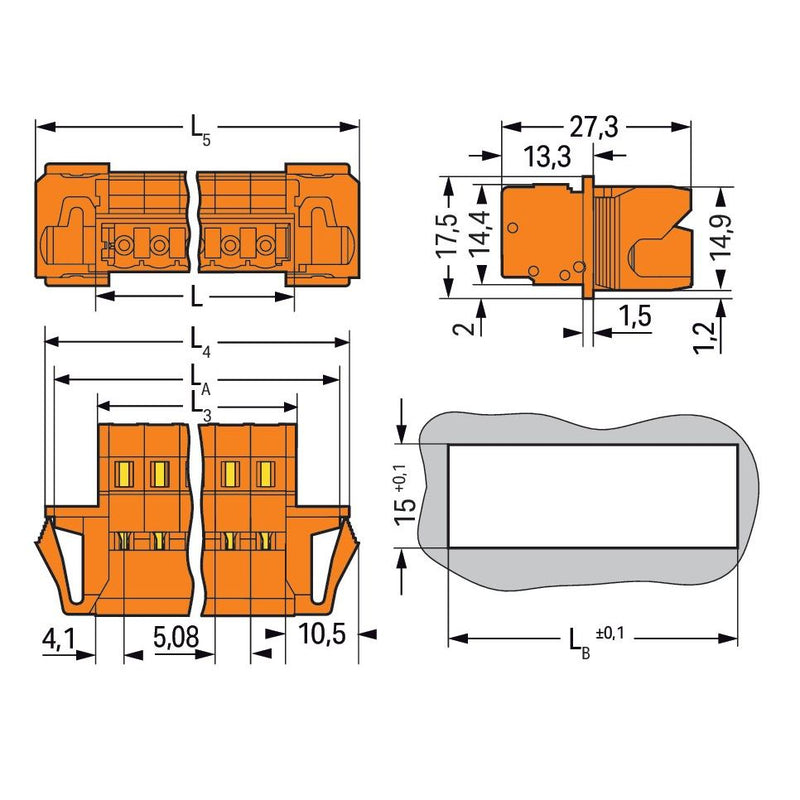

Die Stiftleiste mit der Artikelnummer 231-647/114-000 schafft eine saubere ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Stiftleiste Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (107,36 x 17,5 x 27,5) mm. In Abhängigkeit von der Leiterart eignet sich diese Stiftleiste für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Kontaktoberfläche ist aus Zinn. Diese Stiftleiste/Stecker wird durch ein Betätigungswerkzeug betätigt. Das MCS "
Multi Connection System"
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.
| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Kontaktausführung |
Stift |
| Polzahl |
17 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
5,08 mm |
| Rastermaß der Anschlüsse |
5,08 mm |
| Winkel Kontakt/Leiteranschluss |
180° (horizontal) |
| Bemessungsstrom In |
12 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Anschließbare Kabeltype |
Rundkabel |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Werkstoff des Kontaktes |
sonstige Kupferlegierungen |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Werkstoff des Gehäuses |
Kunststoff |
| Beschichtung Gehäuse |
unbeschichtet |
| Gehäusefarbe |
orange |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Mit Schutzleiter |
nein |
| Betriebstemperatur |
-60..100 °C |
| Schutzart (IP), montiert |
IP10 |
Lieferumfang:
10 x WAGO GmbH & Co. KG - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Stiftleiste 231-647/114-000 CAGECLAMP,2,5mm²,or
