1-Leiter-Federleiste
Hebel
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
3-polig
100% fehlsteckgeschützt
direkt bedruckt
1,50 mm²
lichtgrau

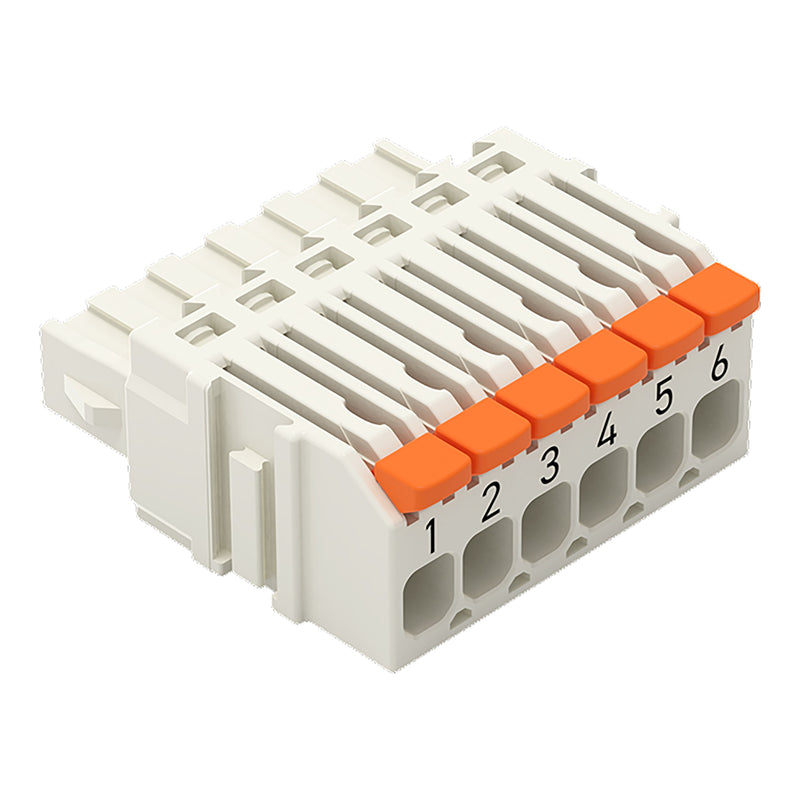

Federleiste/Buchse Serie 2734 mit Hebel

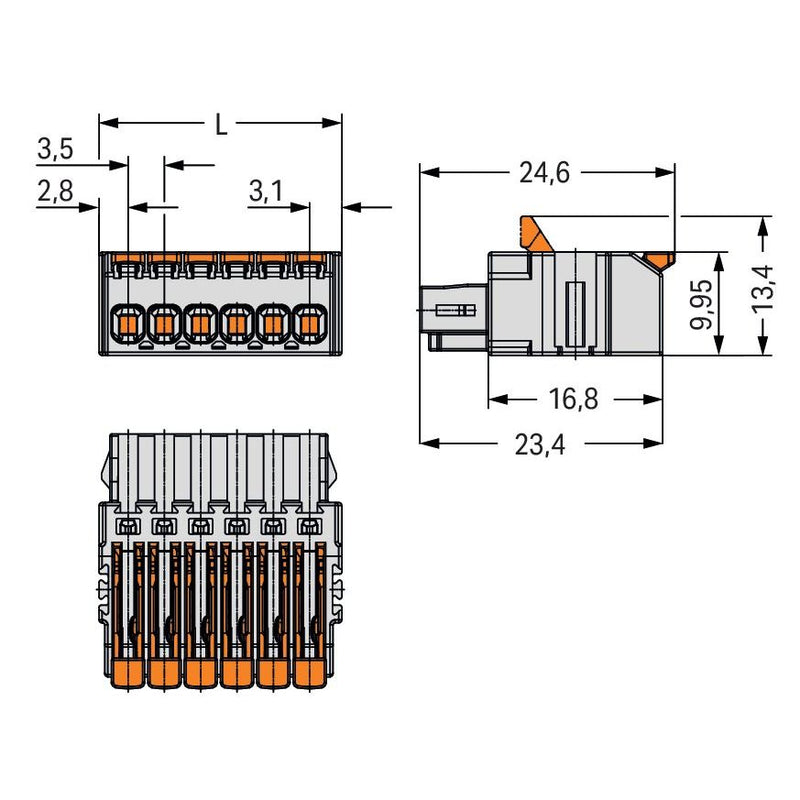

Bei dieser Federleiste/Buchse mit der Artikelnummer 2734-1103/327-9037 ist eine ordentliche Elektroinstallation der Fokus. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 10 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (12,9 x 9,95 x 24,6) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Durch einen Hebel wird diese Federleiste/Buchse betätigt. Das MCS "
Multi Connection System"
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.
| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Kontaktausführung |
Buchse |
| Polzahl |
3 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
3,5 mm |
| Rastermaß der Anschlüsse |
3,5 mm |
| Winkel Kontakt/Leiteranschluss |
180° (horizontal) |
| Bemessungsstrom In |
10 A |
| Bemessungsspannung |
160 V |
| Bemessungsstoßspannung |
2,5 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,14..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..0,75 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,14..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,2..1,5 mm² |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Anschließbare Kabeltype |
Rundkabel |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Werkstoff des Kontaktes |
sonstige Kupferlegierungen |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Werkstoff des Gehäuses |
Kunststoff |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Mit Schutzleiter |
nein |
| Betriebstemperatur |
-60..100 °C |
| Schutzart (IP), montiert |
IP20 |
Lieferumfang:
200 x WAGO GmbH & Co. KG - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Federleiste,Hebel 2734-1103/327-9037 PushinCAGECLAMP,lgr
