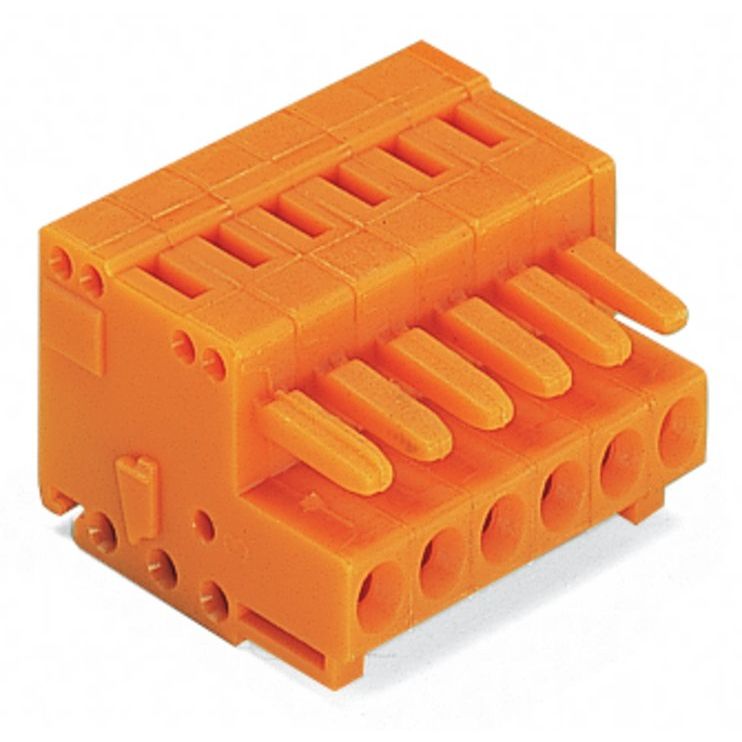

1-Leiter-Federleiste
CAGE CLAMP®
1,5 mm²
Rastermaß 3,81 mm
15-polig
100% fehlsteckgeschützt
1,50 mm²
orange
Federleiste/Buchse Serie 734 mit 0 ° Leiterabgang zur Steckrichtung

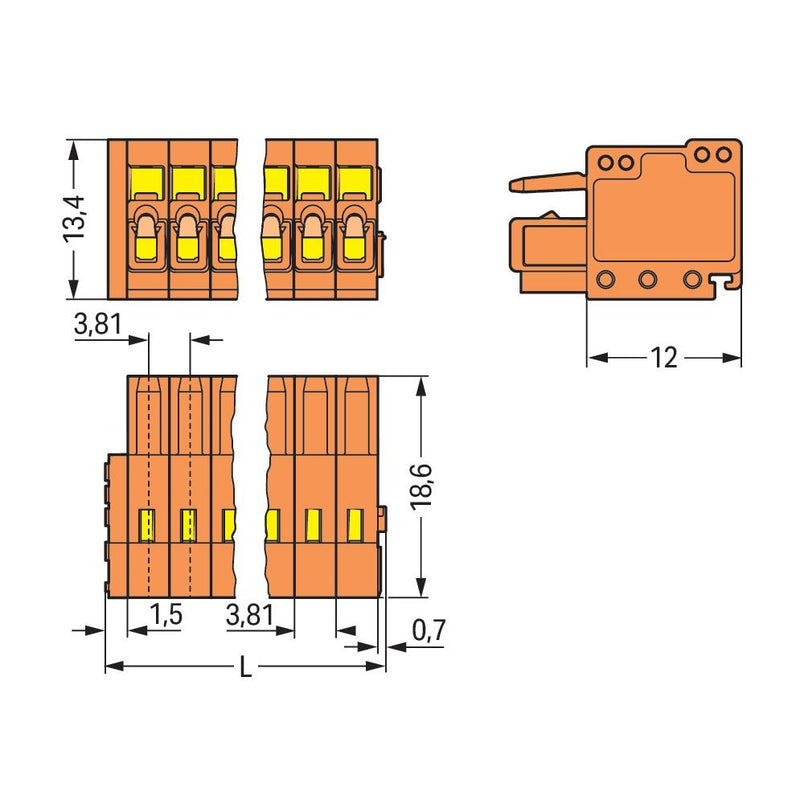

Die Federleiste/Buchse (Artikelnummer 734-215) ermöglicht eine ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 6 bis 7 mm benötigt. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen sind in Breite x Höhe x Tiefe (59,35 x 13,4 x 18,6) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Durch ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt. Das "
Multi Connection System"
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.
| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Kontaktausführung |
Buchse |
| Polzahl |
15 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
3,81 mm |
| Rastermaß der Anschlüsse |
3,81 mm |
| Winkel Kontakt/Leiteranschluss |
180° (horizontal) |
| Bemessungsstrom In |
10 A |
| Bemessungsspannung |
160 V |
| Bemessungsstoßspannung |
2,5 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..1,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..1,5 mm² |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Anschließbare Kabeltype |
Rundkabel |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Werkstoff des Kontaktes |
sonstige Kupferlegierungen |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Werkstoff des Gehäuses |
Kunststoff |
| Beschichtung Gehäuse |
unbeschichtet |
| Gehäusefarbe |
orange |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Mit Schutzleiter |
nein |
| Betriebstemperatur |
-60..100 °C |
| Schutzart (IP), montiert |
IP20 |
Lieferumfang:
25 x WAGO GmbH & Co. KG - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Federleiste 734-215 CAGECLAMP,1,5 mm²,or
