WAGO - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Federleiste 2734-208/037-000 Push-inCAGECLAMP,or − 50 Stück

1-Leiter-Federleiste
Drücker
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,81 mm
8-polig
100% fehlsteckgeschützt
seitliche Verriegelungsklinken
1,50 mm²
orange

Federleiste/Buchse Serie 2734 mit Push-in CAGE CLAMP®

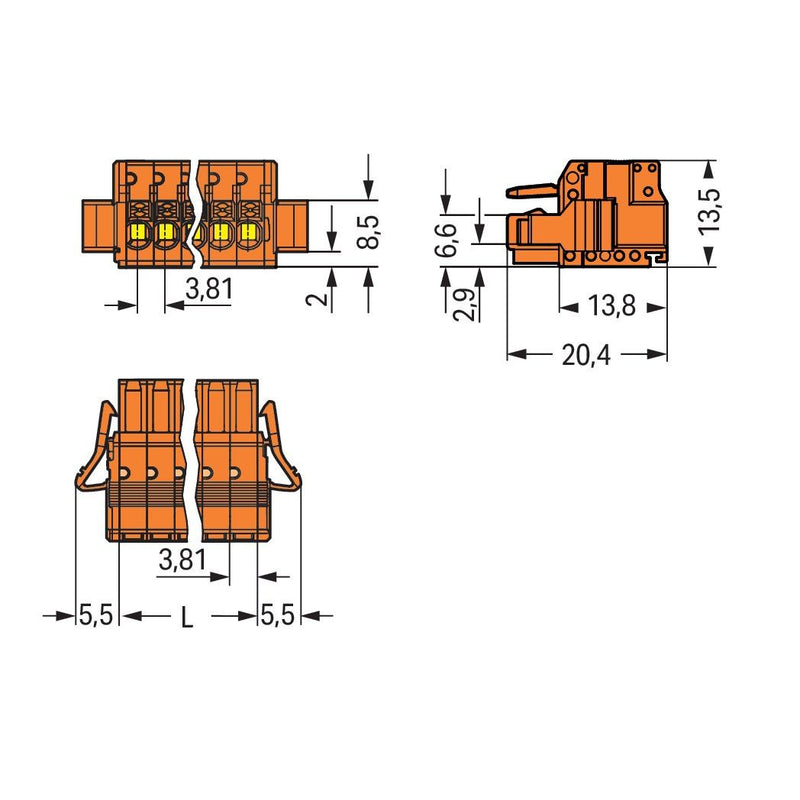

Die Federleiste/Buchse (Artikelnummer 2734-208/037-000) bietet eine ordentliche Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 8 bis 9 mm  benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (41,48 x 13,5 x 20,4) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse gemacht für Leiterquerschnitte von 0,2 mm² bis 1,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Durch einen Drücker wird diese Federleiste/Buchse betätigt. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Kontaktausführung	Buchse
Polzahl	8
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	3,81 mm
Rastermaß der Anschlüsse	3,81 mm
Winkel Kontakt/Leiteranschluss	180° (horizontal)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..1,5 mm²
Ausführung des elektrischen Anschlusses	Federzuganschluss
Anschließbare Kabeltype	Rundkabel
Werkstoff der Kontaktbeschichtung	Zinn
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Werkstoff des Isolierkörpers	Thermoplast
Werkstoff des Gehäuses	Kunststoff
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	nein
Betriebstemperatur	-60..100 °C
Schutzart (IP), montiert	IP20

Lieferumfang:
50 x Stück 1-Leiter-Federleisten 2734-208/037-000
