1-Leiter Federleiste, abgewinkelt
CAGE CLAMP®
2,5 mm²
Rastermaß 5,08 mm
6-polig
2,50 mm²
orange

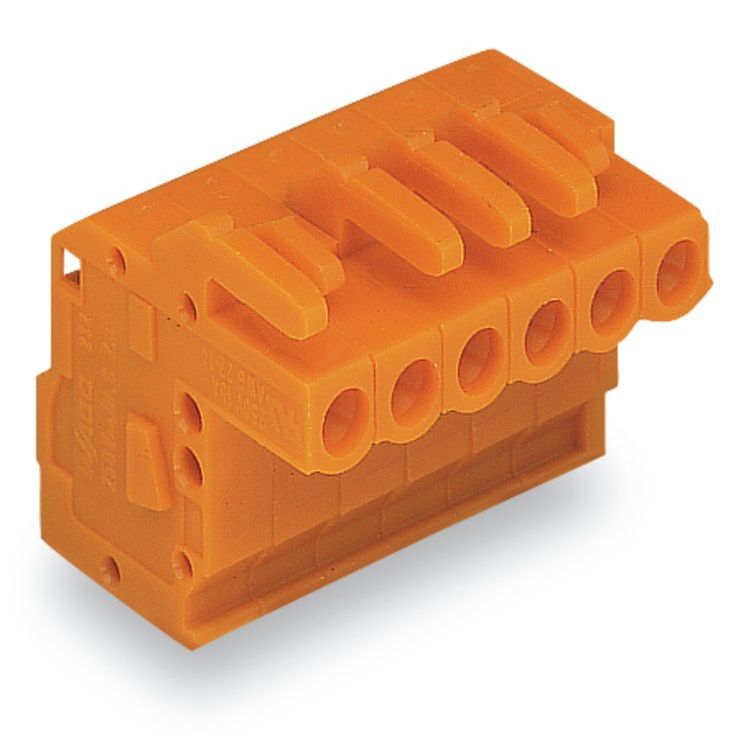

Federleiste/Buchse Serie 232 mit CAGE CLAMP®

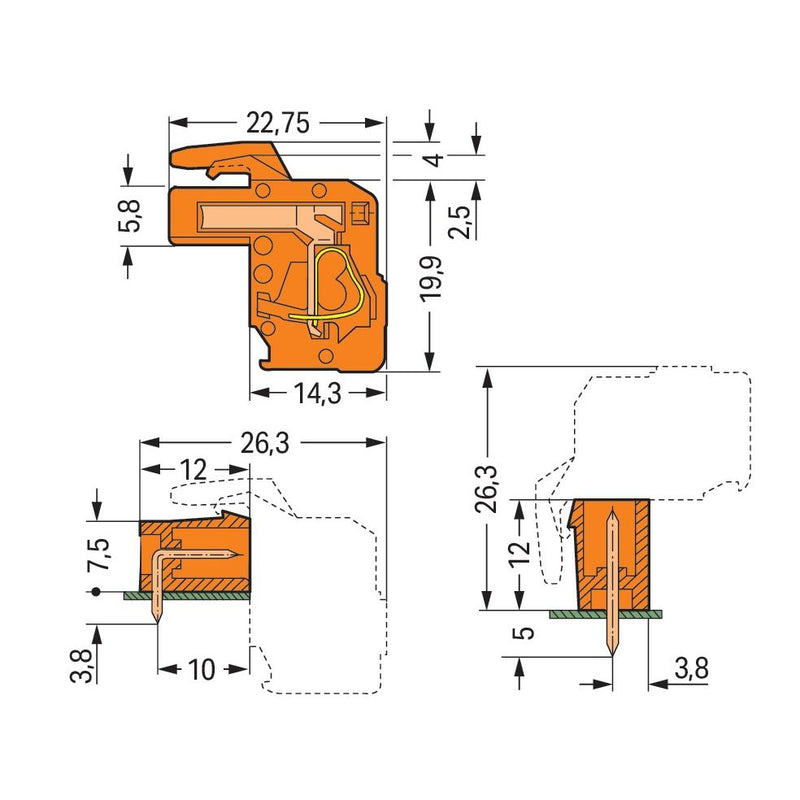

Die Federleiste/Buchse mit der Artikelnummer 232-306/026-000 bietet eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie vielseitige Verwendungsmöglichkeiten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe betragen die Maße (32,88 x 23,9 x 22,75) mm. In Abhängigkeit von der Leiterart eignet sich diese Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Kontaktoberfläche besteht aus Zinn. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. Das MCS "
Multi Connection System"
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.
| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Kontaktausführung |
Buchse |
| Polzahl |
6 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
5,08 mm |
| Rastermaß der Anschlüsse |
5,08 mm |
| Winkel Kontakt/Leiteranschluss |
270° (vertikal nach unten) |
| Bemessungsstrom In |
14 A |
| Bemessungsspannung |
320 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..2,5 mm² |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Anschließbare Kabeltype |
Rundkabel |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Werkstoff des Kontaktes |
sonstige Kupferlegierungen |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Werkstoff des Gehäuses |
Kunststoff |
| Beschichtung Gehäuse |
unbeschichtet |
| Gehäusefarbe |
orange |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Mit Schutzleiter |
nein |
| Betriebstemperatur |
-60..85 °C |
| Schutzart (IP), montiert |
IP20 |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter Federleiste 232-306/026-000 CAGECLAMP 2,5mm²,or
