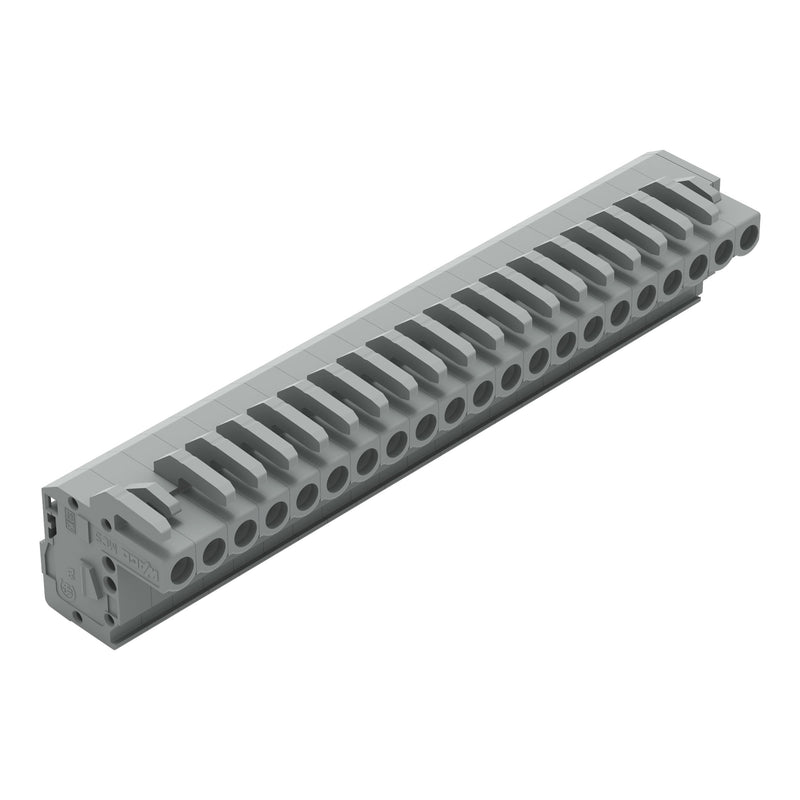

WAGO - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter Federleiste 232-121/026-000 CAGECLAMP 2,5mm²,gr − 10 Stück

1-Leiter Federleiste, abgewinkelt
CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
21-polig
2,50 mm²
grau

Federleiste/Buchse Serie 232 mit CAGE CLAMP®

Bei dieser Federleiste/Buchse mit der Artikelnummer 232-121/026-000 ist eine ordentliche Elektroinstallation das Hauptaugenmerk. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 8 bis 9 mm  benötigt. Bei diesem Produkt wird die CAGE CLAMP®-Technologie eingesetzt. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (107,4 x 23,9 x 22,75) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt. Die Oberfläche der Kontakte besteht aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Kontaktausführung	Buchse
Polzahl	21
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	5 mm
Rastermaß der Anschlüsse	5 mm
Winkel Kontakt/Leiteranschluss	270° (vertikal nach unten)
Bemessungsstrom In	14 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Ausführung des elektrischen Anschlusses	Federzuganschluss
Anschließbare Kabeltype	Rundkabel
Werkstoff der Kontaktbeschichtung	Zinn
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Werkstoff des Isolierkörpers	Thermoplast
Werkstoff des Gehäuses	Kunststoff
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	nein
Betriebstemperatur	-60..85 °C
Schutzart (IP), montiert	IP20

Lieferumfang:
10 x WAGO GmbH & Co. KG - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter Federleiste 232-121/026-000 CAGECLAMP 2,5mm²,gr
