WAGO - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Federleiste 2231-711/026-000 Push-inCAGECLAMP,or − 25 Stück

1-Leiter-Federleiste
Drücker
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 7,62 mm
11-polig
2,50 mm²
orange

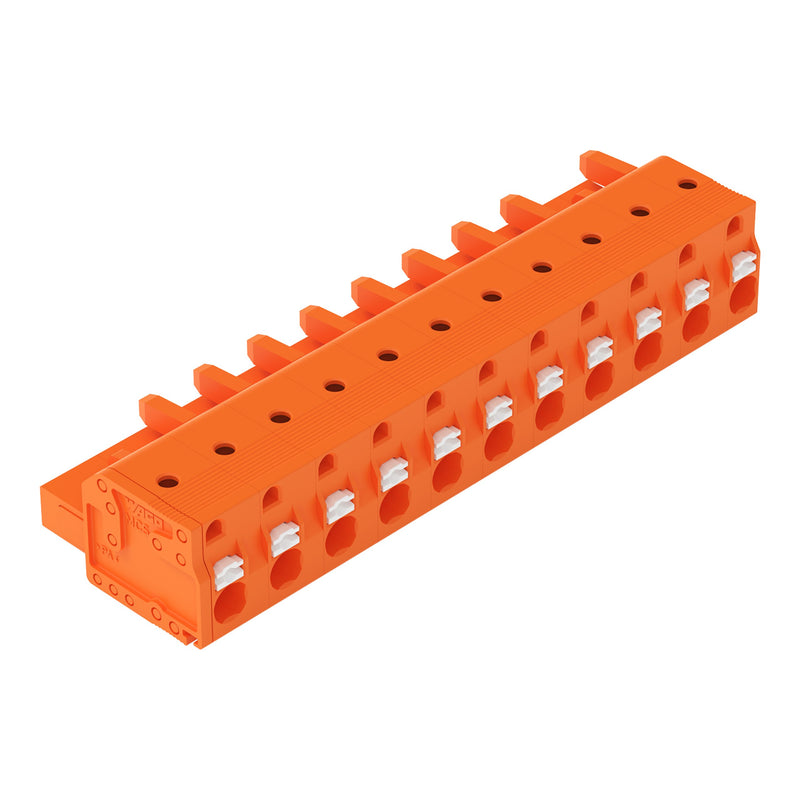

Federleiste/Buchse Serie 2231 mit 0 ° Leiterabgang zur Steckrichtung

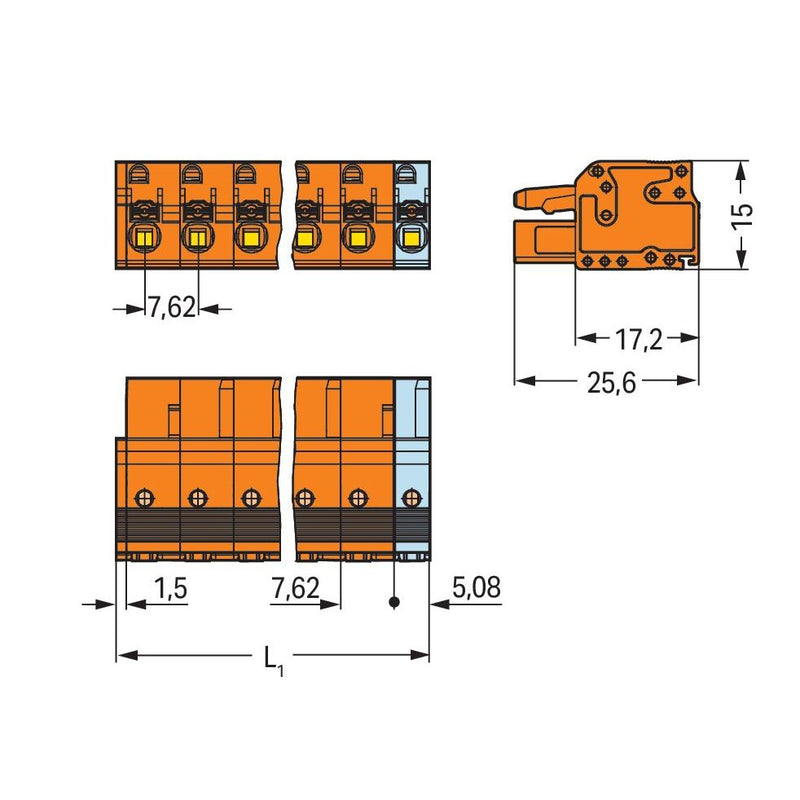

Die Federleiste/Buchse (Artikelnummer 2231-711/026-000) bietet eine fehlerfreie Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 11 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (82,7 x 15 x 25,6) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Federleiste/Buchse wird durch einen Drücker betätigt. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Kontaktausführung	Buchse
Polzahl	11
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	7,62 mm
Rastermaß der Anschlüsse	7,62 mm
Winkel Kontakt/Leiteranschluss	180° (horizontal)
Bemessungsstrom In	16 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..2,5 mm²
Ausführung des elektrischen Anschlusses	Federzuganschluss
Anschließbare Kabeltype	Rundkabel
Werkstoff der Kontaktbeschichtung	Zinn
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Werkstoff des Isolierkörpers	Thermoplast
Werkstoff des Gehäuses	Kunststoff
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Mit Schutzleiter	nein
Betriebstemperatur	-60..100 °C
Schutzart (IP), montiert	IP20

Lieferumfang:
25 x WAGO GmbH & Co. KG - Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Federleiste 2231-711/026-000 Push-inCAGECLAMP,or
