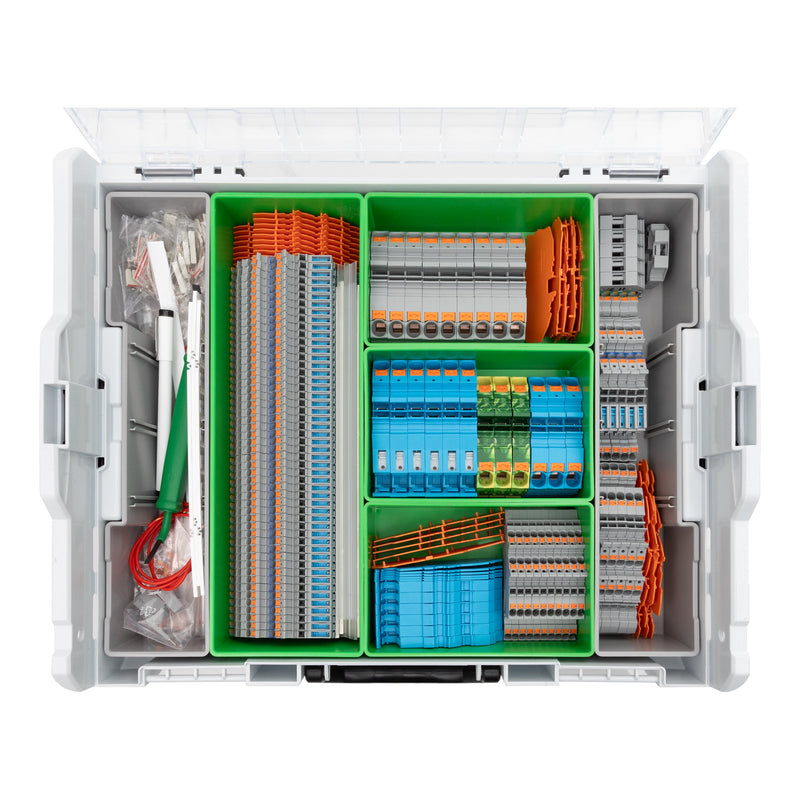

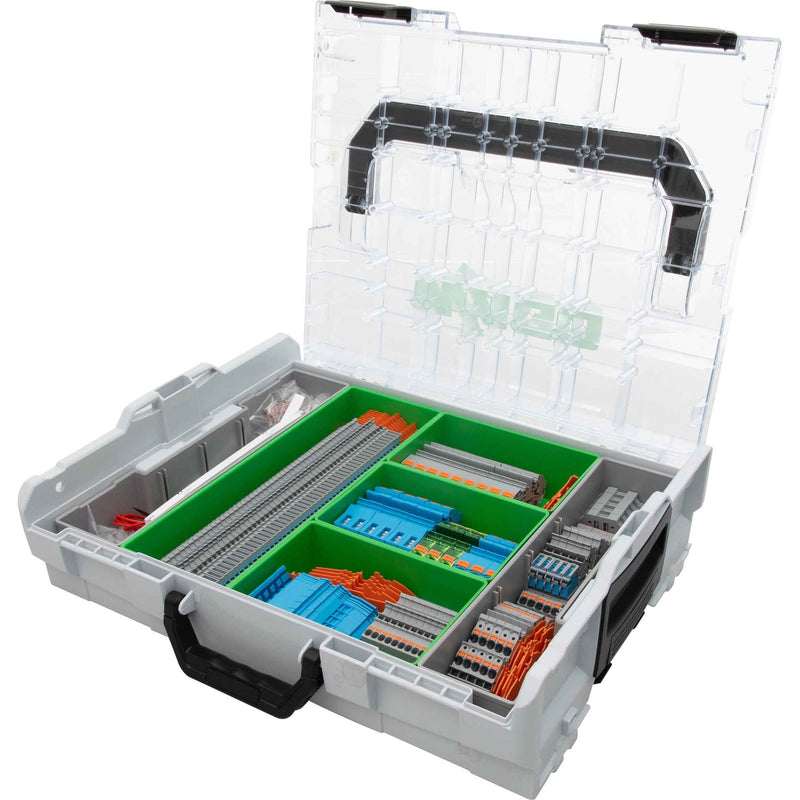

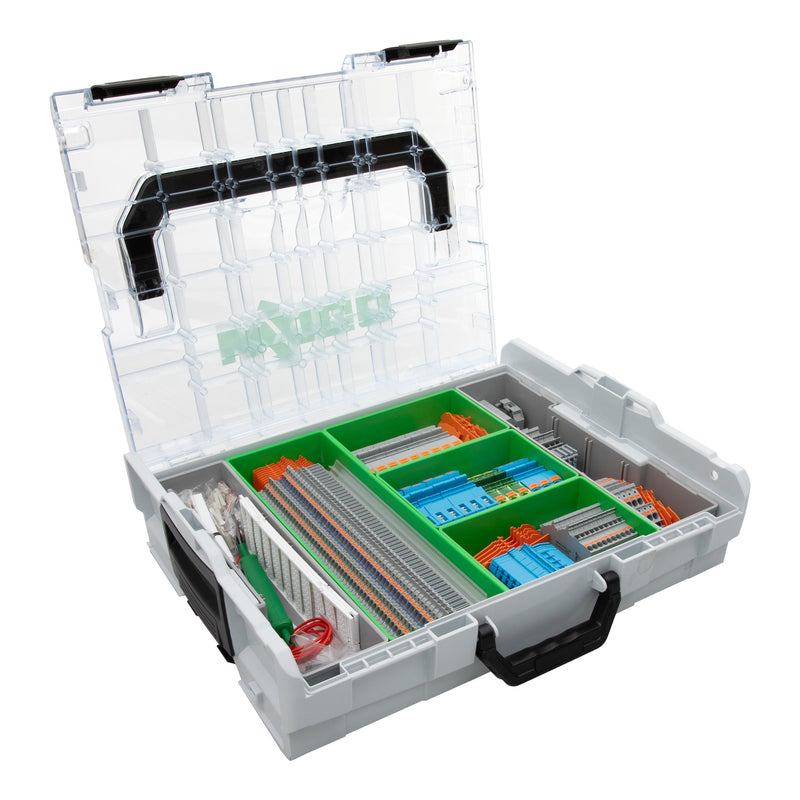

TOPJOB®S-INSTA-BOX
L-BOXX® 102
mit Drücker
für 3 normgerechte Verteilungen
Installationsetagenklemmen mit komplettem Zubehör für 3 normgerechte Verteilungen in Ein- und Mehrfamilienhäusern
In der praktischen L-BOXX - passend zum Fahrzeugeinrichtungssystem.
Ihr mobiles Lager für die Baustelle!.
Bestückung:
50 x Installationsetagenklemme
NT/L/PE
2,5 mm² (2203-7641).
10 x Installationsetagenklemme
L/L
2,5 mm² (2203-7642).
10 x Abschluss- und Zwischenplatte (2203-7692).
5 x Installationsetagenklemme
NT/L/PE
4 mm² (2205-7641).
5 x Installationsetagenklemme
L/L
4 mm² (2205-7642).
5 x Abschluss- und Zwischenplatte (2205-7692).
9 x 2-Leiter-Verteilereinspeiseklemme
grau
16 mm² (2016-7601).
3 x 2-Leiter-Verteilereinspeiseklemme
blau
16 mm² (2016-7604).
3 x 2-Leiter-Schutzleiterklemme
grün-gelb
16 mm² (2016-7607).
10 x Abschluss- und Zwischenplatte (2016-7692).
6 x 1-Leiter-N-Trennklemme
blau
16 mm² (2016-7714).
5 x Abschluss- und Zwischenplatte (2016-7792).
5 x Schraubenlose Endklammer
10 mm breit (249-117).
6 x Sammelschienenträger
mit Endklammerfunktion (2009-305).
5 x Sammelschienenträger
nicht als Endklammer verwendbar (2009-304).
4 x Sammelschiene
verzinnt
0,25 m (210-133).
4 x Sammelschienenabdeckung
transparent
0,25 m (777-303).
10 x Schachtelbrücker
3-fach (2002-473).
10 x Schachtelbrücker
5-fach (2002-475).
10 x Schachtelbrücker
7-fach (2002-477).
10 x Kammbrücker
2-fach (2002-402).
5 x Kammbrücker
2-fach (2016-402).
2 x Prüfstecker
Ø 2 mm (210-136).
2 x Prüfabgriff
für max. 2,5 mm² (2009-182).
5 x Schaltsperre
zum Sichern des Trennschlittens
für Serie 2003 (2003-7300).
5 x Schaltsperre
zum Sichern des Trennschlittens
für Serien 2002 und 2005 (2005-7300).
5 x Schaltsperre
zum Sichern des Trennschlittens
für Serien 2006 und 2016 (2006-7300).
4 x Beschriftungsstreifen
weiß
0,25 m (2009-110).
2 x WMB-Beschriftungskarte
unbedruckt (793-5566).
2 x WMB-Beschriftungskarte
1 50 (793-5501).
1 x WMB-Beschriftungskarte
L1, L2, L3, N, PE (793-5472).
1 x Betätigungswerkzeug (2009-310).
1 x Faserschreiber (210-110).
| Technische Details |
|---|
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Abschlussplatte erforderlich |
ja |
| Grundfarbe |
sonstige |
Lieferumfang:
1 x L-BOXX 102 50 x 2203-7641 10 x 2203-7642 10 x 2203-7692 5 x 2205-7641 5
