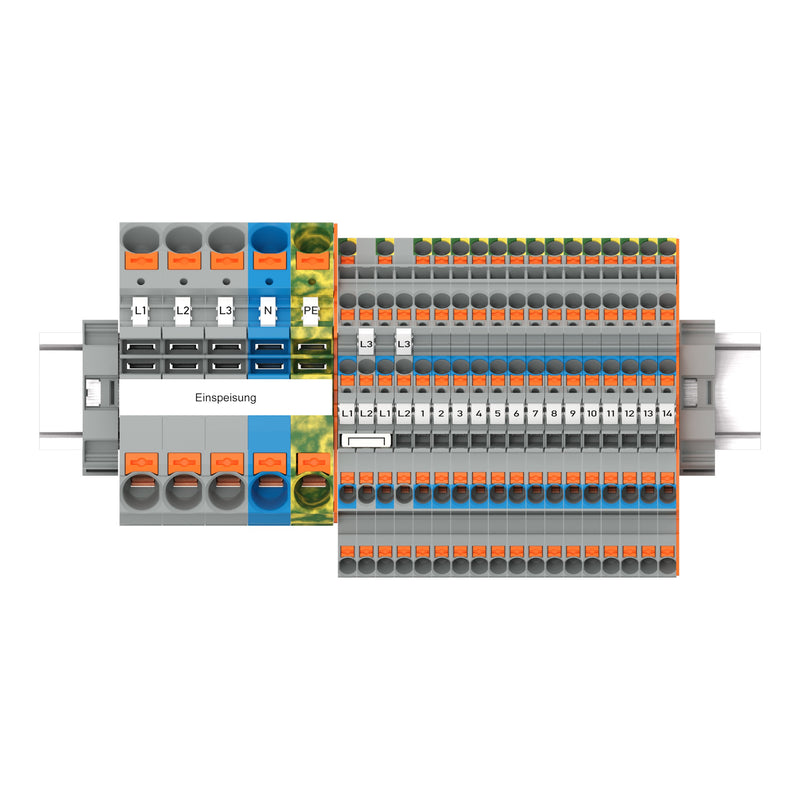

WAGO - Installations-Etagenklemme TOPJOBS-Hauptverteiler-Set 821-111

TOPJOB®S-Hauptverteiler-Set FI/LS
mit DrückerFür die Hauptverteilung mit separaten FI-/LS-Schaltern für jeden Stromkreis
beinhaltet alle erforderlichen Komponenten zur Verdrahtung einer Einspeisung und den Anschluss von 14 Wechselstrom-und 2 Drehstromkreisen.
Verbindung der L- und N-Leitungen vom FI-LS-Schalter mit den Stromkreisen über Installationsetagenklemmen ohne Trennmöglichkeit
Auftrennung der N-Potentiale für die Isolationswiderstandsmessung über die FI-LS-Schalter.
Bestückung:
16 x Installationsetagenklemme
NT/L/PE
4 mm² (2203-7641).
2 x Installationsetagenklemme
L/L
4 mm² (2203-7642).
1 x Abschluss- und Zwischenplatte (2203-7692).
3 x 2-Leiter-Verteilereinspeiseklemme
grau
16 mm² (2016-7601).
1 x 2-Leiter-Verteilereinspeiseklemme
blau
16 mm² (2016-7604).
1 x 2-Leiter-Schutzleiterklemme
grün-gelb
16 mm² (2016-7607).
1 x Abschluss- und Zwischenplatte (2016-7692).
2 x Schraubenlose Endklammer
10 mm breit (249-117).
1 x Beschriftungsstreifen
weiß
0,5 m (2009-110).
1 x WMB-Beschriftungskarte
1 50 (793-5566).
1 x WMB-Beschriftungskarte
L1, L2, L3, N, PE (793-5472).
1 x Faserschreiber (210-110).

Technische Details
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Abschlussplatte erforderlich	ja
Grundfarbe	sonstige

Lieferumfang:
16 x 2203-7641
2 x 2203-7642
1 x 2203-7692
3 x 2016-7601
1 x 2016-7604
