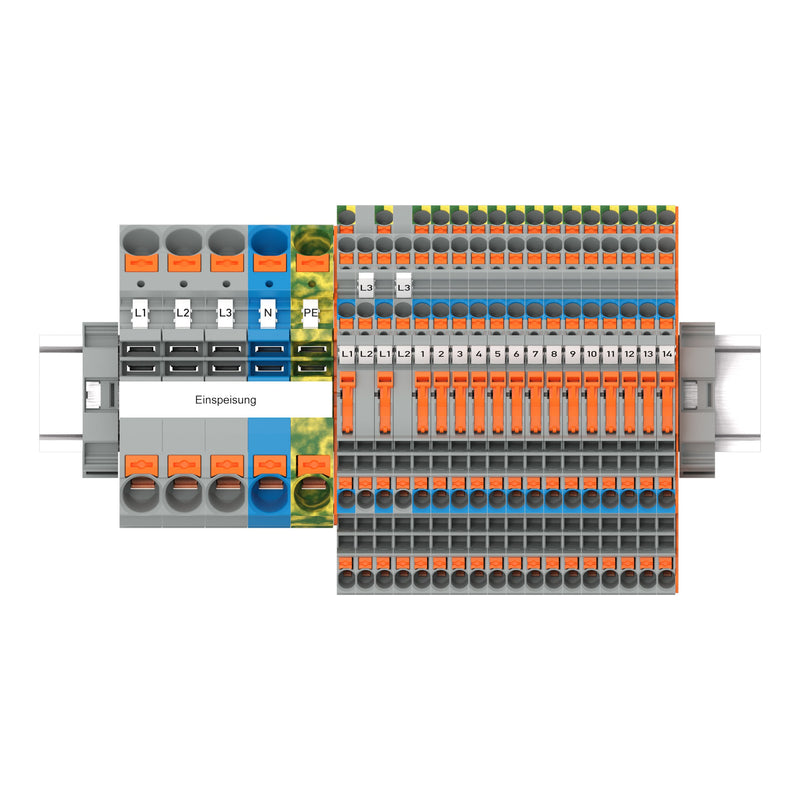

WAGO - Installations-Etagenklemme Set,mit Drücker 821-113

TOPJOB®S-Hauptverteiler-Set
mit DrückerFür die Hauptverteilung mit mehreren FI-Schaltern und dementsprechend kleinen Stromkreisgruppen
beinhaltet alle erforderlichen Komponenten zur Verdrahtung einer Einspeisung und den Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen.
Die FI-Potentiale werden je Klemme einzeln eingespeist. Mittels optionaler Brücker können die FI-Potentiale auf benachbarte Klemmen quergebrückt und kleine Stromkreisgruppen gebildet werden. Auftrennung der N-Potentiale für die Isolationswiderstandsmessung über Trennmesser in der Installationsetagenklemme.
Bestückung:
16 x Installationsetagenklemme
NT/L/PE
4 mm² (2203-6641).
2 x Installationsetagenklemme
L/L
4 mm² (2203-6642).
1 x Abschluss- und Zwischenplatte (2203-6692).
3 x 2-Leiter-Verteilereinspeiseklemme
grau
16 mm² (2016-7601).
1 x 2-Leiter-Verteilereinspeiseklemme
blau
16 mm² (2016-7604).
1 x 2-Leiter-Schutzleiterklemme
grün-gelb
16 mm² (2016-7607).
1 x Abschluss- und Zwischenplatte (2016-7692).
2 x Schraubenlose Endklammer
10 mm breit (249-117).
15 x Kammbrücker
2-fach
lichtgrau (2002-402).
2 x N/L-Prüfadapter
grau (2003-499).
2 x N-Prüfadapter
grau (2003-500).
2 x Prüfadapter
für Prüfstecker Ø 4 mm (2009-174).
1 x Beschriftungsstreifen
weiß
0,5 m (2009-110).
1 x WMB-Beschriftungskarte
1 50 (793-5566).
1 x WMB-Beschriftungskarte
L1, L2, L3, N, PE (793-5472).
1 x Faserschreiber (210-110).

Technische Details
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Abschlussplatte erforderlich	ja
Grundfarbe	sonstige

Lieferumfang:
16 x Installationsetagenklemme NT/L/PE 4 mm² (2203-6641)
