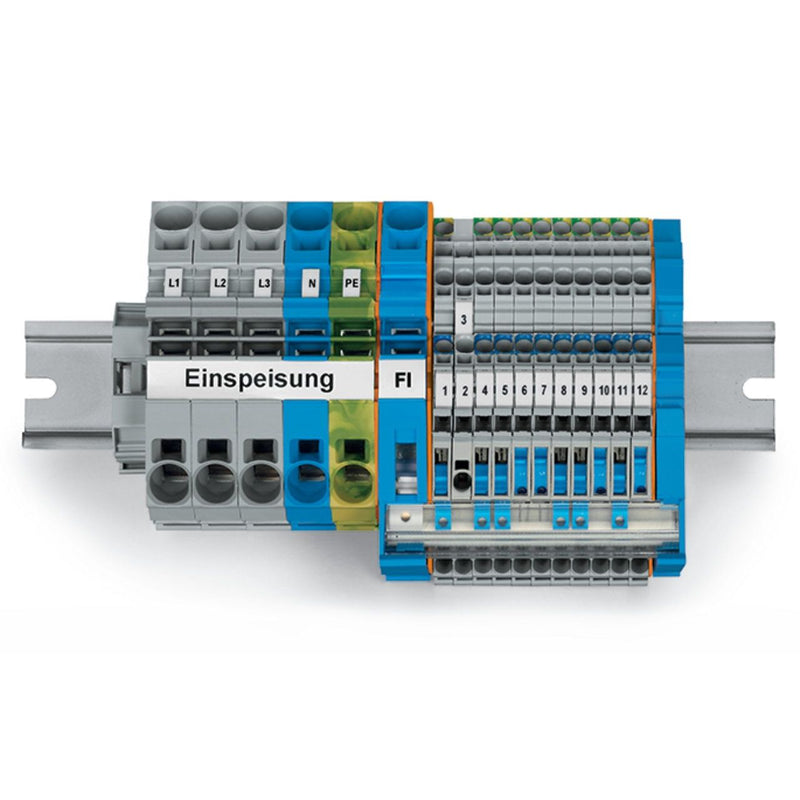

WAGO - Installations-Etagenklemme S-Unterverteiler-Set 821-104

TOPJOB®S-Unterverteiler-Set
mit BetätigungsöffnungFür die Unterverteilung mit einem FI-Schutzschalter
beinhaltet alle erforderlichen Komponenten zur Verdrahtung einer Einspeisung und den Anschluss von 9 Wechselstrom- und 1 Drehstromkreis.
Verteilung des FI-Potentials über 1 N-Sammelschiene 10 x 3 mm
Auftrennung der N-Potentiale für die Isolationswiderstandsmessung über Trennschlitten in der Installationsetagenklemme.
Bestückung:
10 x Installationsetagenklemme
NT/L/PE
4 mm² (2003-7641).
1 x Installationsetagenklemme
L/L
4 mm² (2003-7642).
1 x Abschluss- und Zwischenplatte (2003-7692).
3 x 2-Leiter-Verteilereinspeiseklemme
grau
16 mm² (2016-7601).
1 x 2-Leiter-Verteilereinspeiseklemme
blau
16 mm² (2016-7604).
1 x 2-Leiter-Schutzleiterklemme
grün-gelb
16 mm² (2016-7607).
1 x Abschluss- und Zwischenplatte (2016-7692).
1 x 1-Leiter-N-Trennklemme
blau
16 mm² (2016-7714).
1 x Abschluss- und Zwischenplatte (2016-7792).
1 x Schraubenlose Endklammer
10 mm breit (249-117).
1 x Sammelschienenträger
mit Endklammerfunktion (2009-305).
1 x Sammelschiene
verzinnt
0,2 m (210-133).
1 x Sammelschienenabdeckung
transparent
0,2 m (777-303).
1 x Beschriftungsstreifen
weiß
0,5 m (2009-110).
1 x WMB-Beschriftungskarte
1 50 (793-5566).
1 x WMB-Beschriftungskarte
L1, L2, L3, N, PE (793-5472).
1 x Faserschreiber (210-110).
Blockbreite inkl. Endklammer 14,95 cm

Technische Details
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Abschlussplatte erforderlich	ja
Grundfarbe	sonstige

Lieferumfang:
10 x Installationsetagenklemme NT/L/PE 4 mm² (2003-7641)
