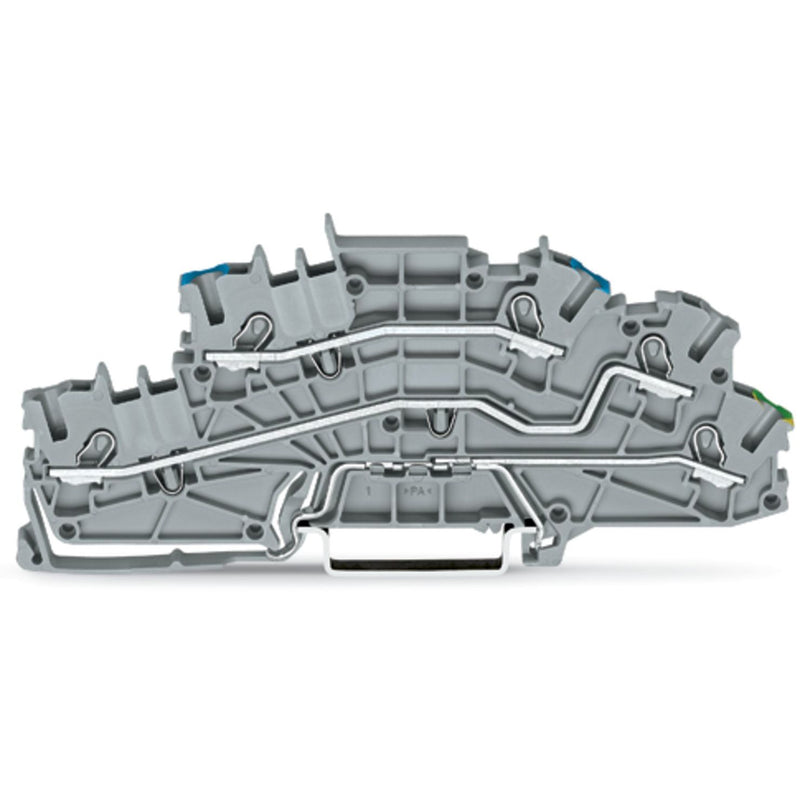

WAGO - Installations-Etagenklemme Installationsetagenklemme 2003-6646 4mm² grau N/L/PE

Installationsetagenklemme
mit Betätigungsöffnung
2,5 mm²
N/L/PE
Push-in CAGE CLAMP®
2,50 mm²
grau

Installationsetagenklemme Serie 2003 mit Betätigungswerkzeug

Die Installationsetagenklemme (Artikelnummer 2003-6646) ermöglicht eine einfache und sichere Verdrahtung. Bei dieser Installationsetagenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich diese Installationsetagenklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	20 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Potentiale	3
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

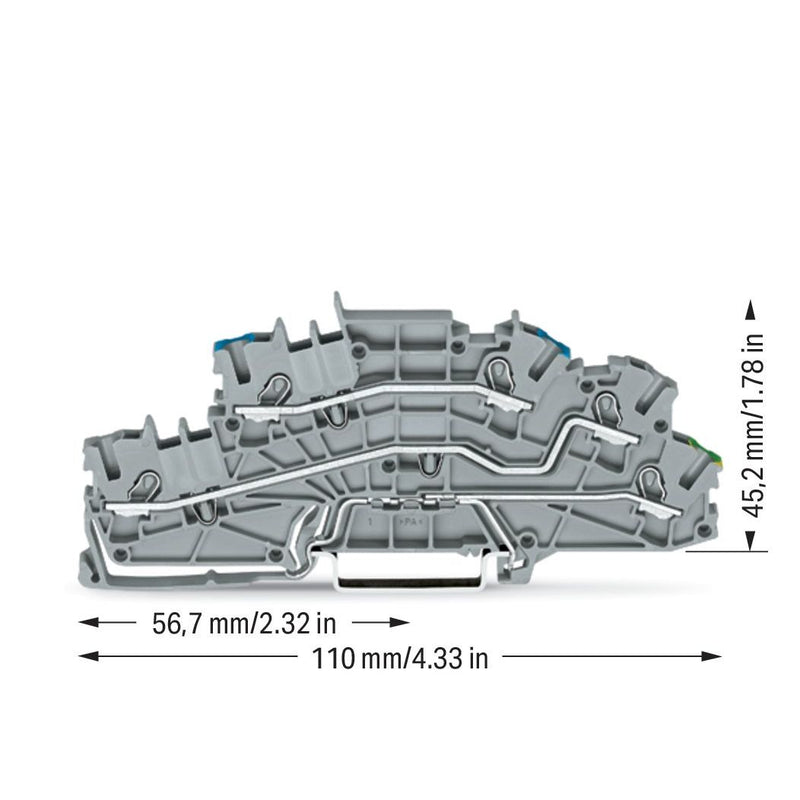

Breite	5,2 mm
Höhe	110 mm
Tiefe	45,2 mm
Abschlussplatte erforderlich	ja
Grundfarbe	grau
Mit PE-Funktion	ja
Mit N-Trennschlitten	nein
N-Funktion möglich	ja

Lieferumfang:
1 x WAGO Installations-Etagenklemme 2003-6646

Keine Downloads vorhanden.
