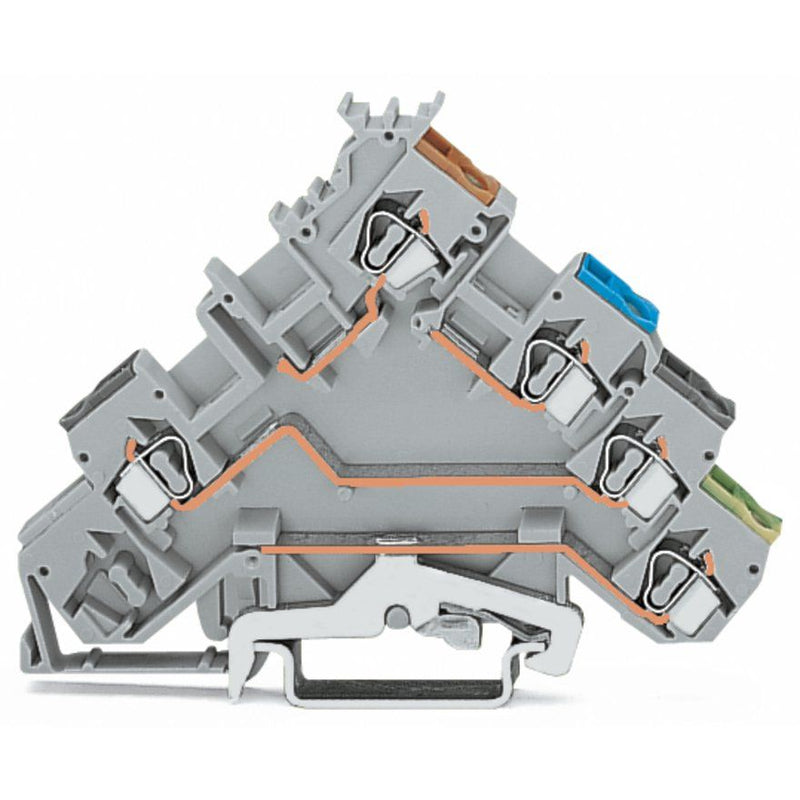

WAGO - Initiator/Aktor-Reihenklemme Initiatorenklemme 280-570 0,08-2,5mmq grau

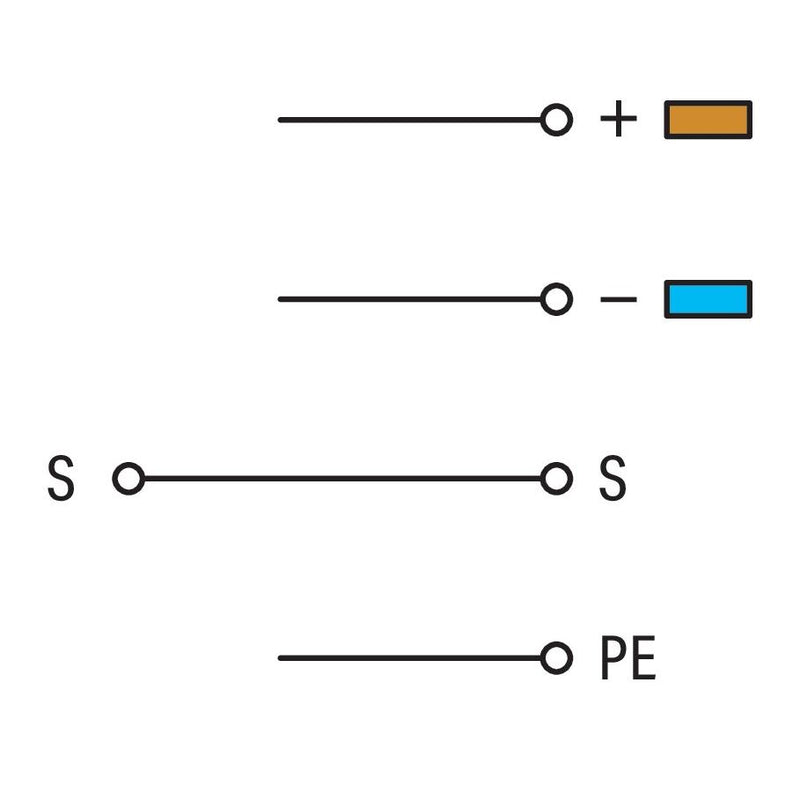

4-Leiter-Initiatorenklemme
mit PE-Anschluss
mit farbig bedruckten Leitereinführungen
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau

Initiatorenklemme Serie 280 mit Betätigungswerkzeug

Bei dieser Initiatorenklemme mit der Artikelnummer 280-570 ist eine ordentliche Elektroinstallation der Schwerpunkt. Diese Initiatorenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Diese Initiatorenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	20 A
Bemessungsspannung	400 V
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	5
Etagen intern gebrückt	nein
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	nein
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

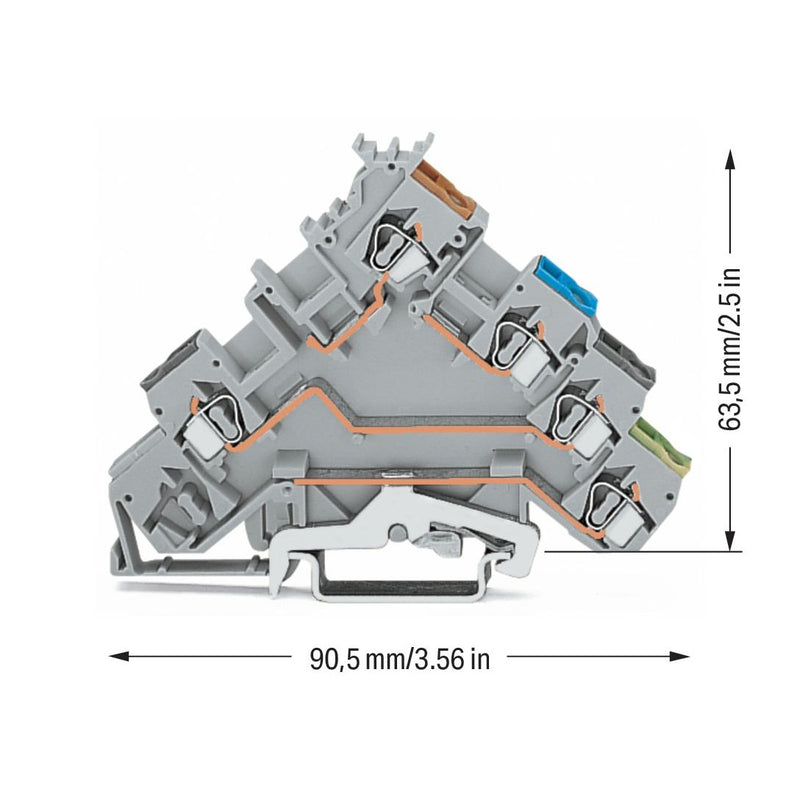

Breite	5 mm
Höhe	90,5 mm
Tiefe	63,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Farbe des Leuchtmittels	sonstige
LED schaltend für	nein
Mit PE Anschluss	ja
Mit Schirmanschluss	nein
Mit Einspeisefunktion	nein
Trennfunktion	nein

Lieferumfang:
1 x WAGO Initiatorenklemme 280-570
