WAGO - Initiator/Aktor-Reihenklemme Initiatoren-LED 280-574/281-483 Einspeiseklemme − 10 Stück

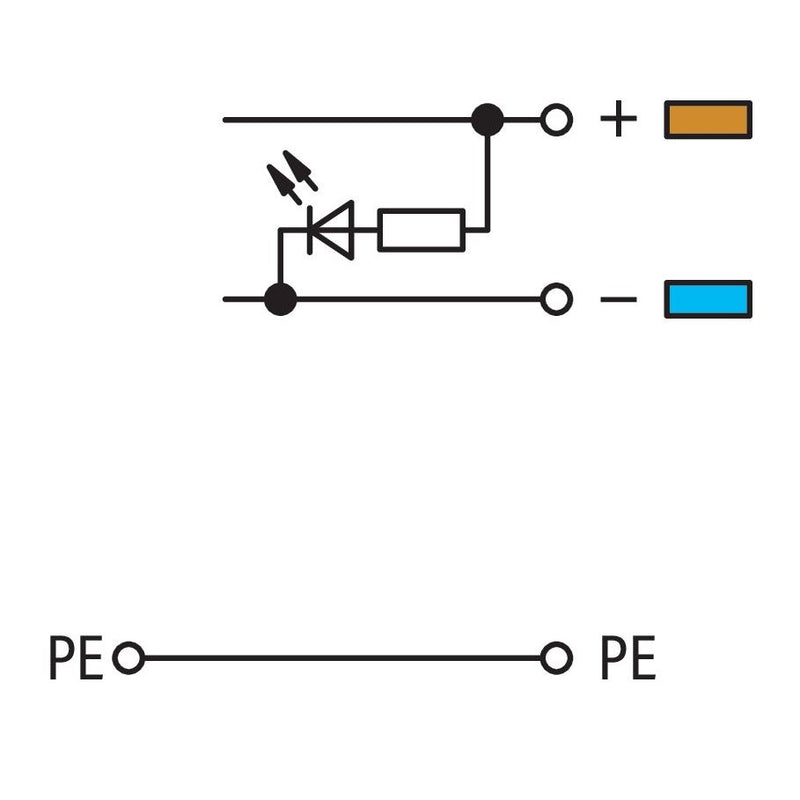

4-Leiter-Initiatoreneinspeiseklemme
LED grün
für PNP-(plus-)schaltende Initiatoren
Einspeisung auf der Initiatorenseite
mit farbig bedruckten Leitereinführungen
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau

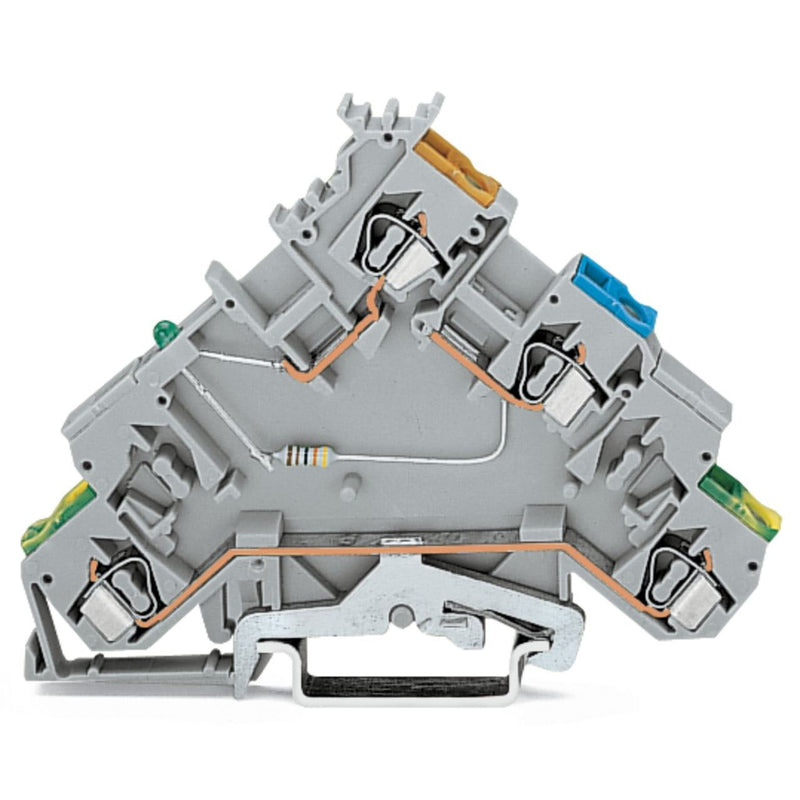

Initiatorenklemme Serie 280 mit Betätigungswerkzeug

Bei dieser Initiatorenklemme (Artikelnummer 280-574/281-483) ist eine fehlerfreie Elektroinstallation der Fokus. Für den Leiteranschluss werden bei dieser Initiatorenklemme Abisolierlängen von 8 bis 9 mm  benötigt. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Initiatorenklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	20 A
Bemessungsspannung	24 V
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	4
Etagen intern gebrückt	nein
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	nein
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

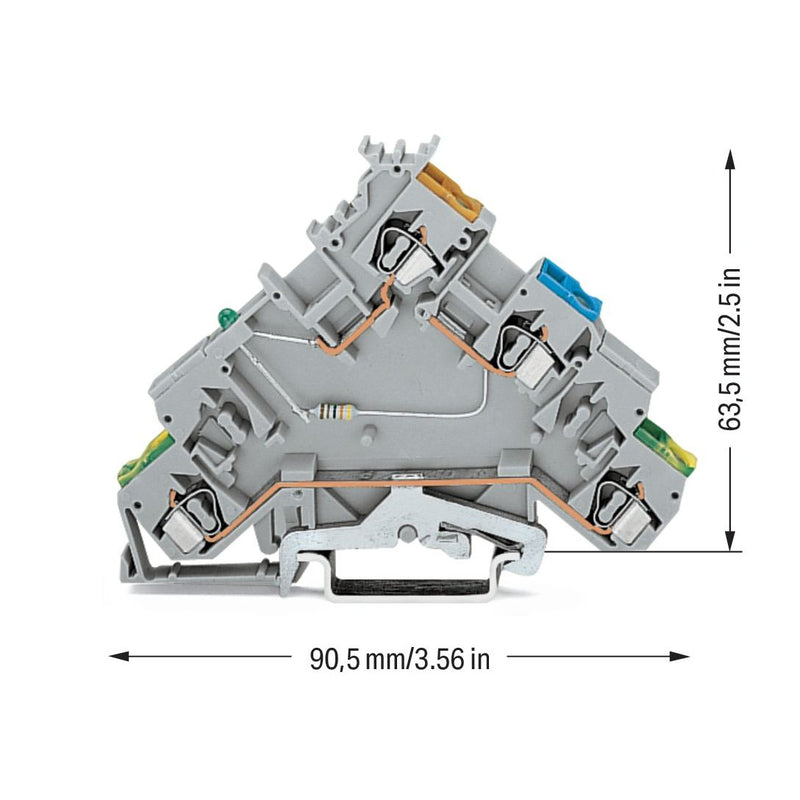

Breite	5 mm
Höhe	90,5 mm
Tiefe	63,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Farbe des Leuchtmittels	grün
LED schaltend für	PNP
Mit PE Anschluss	nein
Mit Schirmanschluss	nein
Mit Einspeisefunktion	ja
Trennfunktion	nein

Lieferumfang:
1 x WAGO GmbH & Co. KG - Initiator/Aktor-Reihenklemme Initiatoren-LED 280-574/281-483 Einspeiseklemme − 10 Stück
