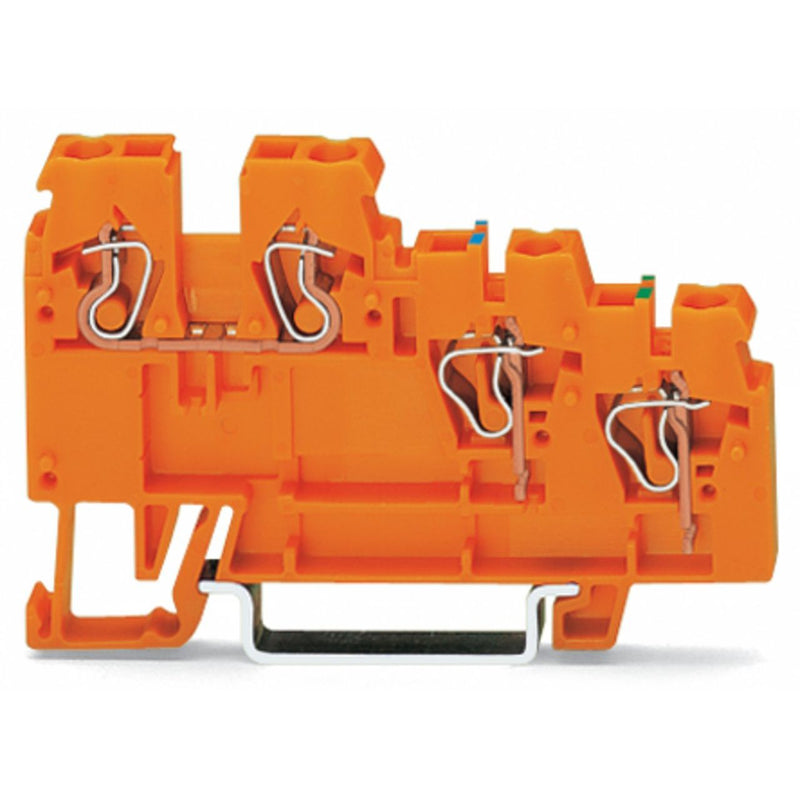

WAGO - Initiator/Aktor-Reihenklemme Einspeiseklemme 270-577 3-Leiter-Aktoren − 10 Stück

3-Leiter-Aktoreneinspeiseklemme
mit farbig bedruckten Leitereinführungen
2,5 mm²
CAGE CLAMP®
2,50 mm²
orange

Aktorenklemme Serie 270 mit CAGE CLAMP®

Die Aktorenklemme mit der Artikelnummer 270-577 bietet eine reibungslose Elektroinstallation. Bei dieser Aktorenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm  erforderlich. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Aktorenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	18 A
Bemessungsspannung	250 V

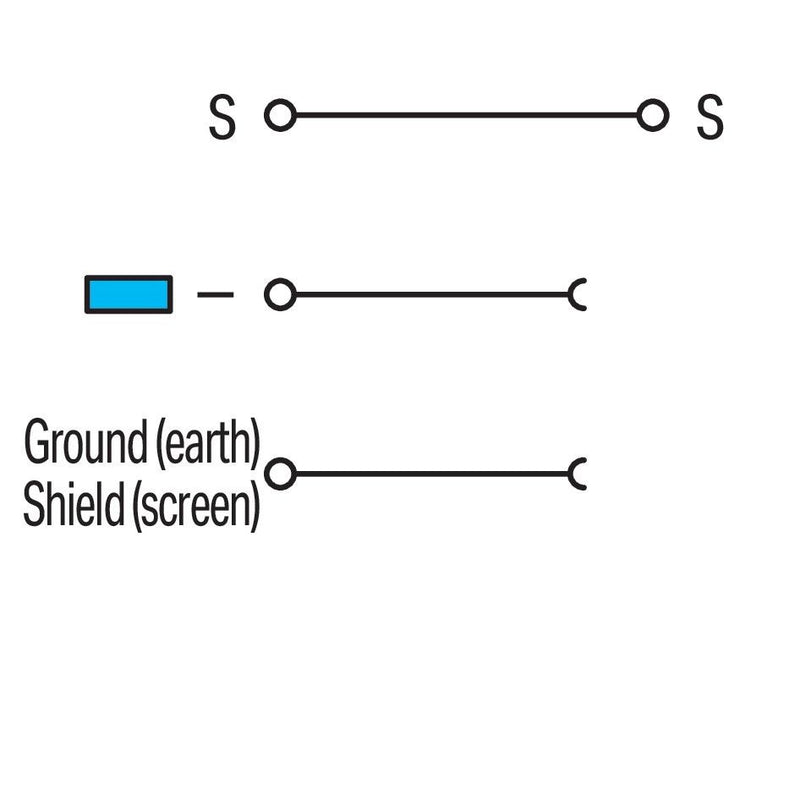

Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	4
Etagen intern gebrückt	nein
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	ja
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

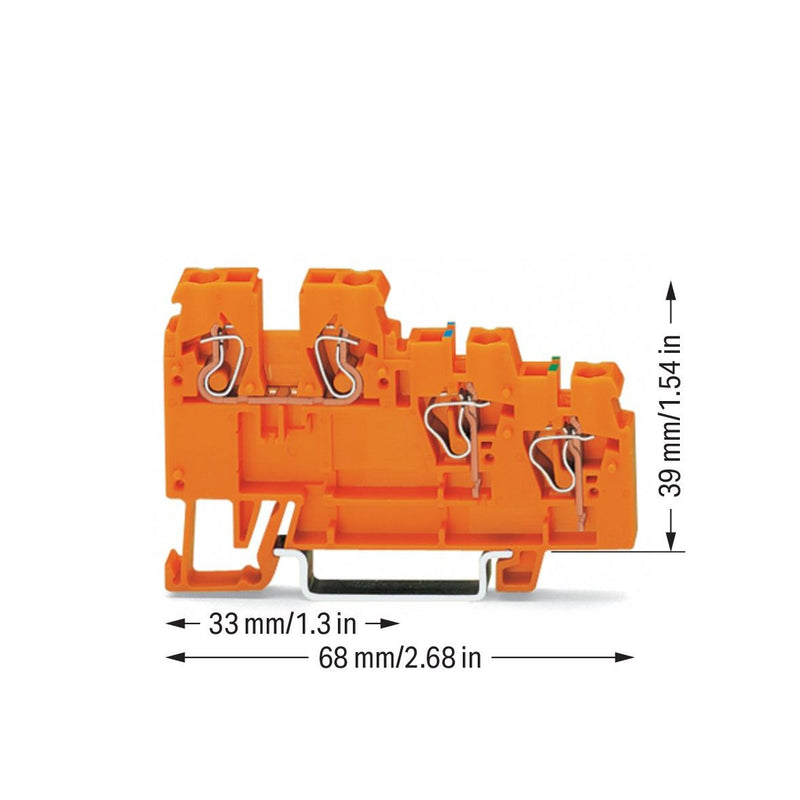

Breite	5 mm
Höhe	68 mm
Tiefe	39 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	orange
Farbe des Leuchtmittels	sonstige
LED schaltend für	nein
Mit PE Anschluss	nein
Mit Schirmanschluss	nein
Mit Einspeisefunktion	ja
Trennfunktion	nein

Lieferumfang:
1 x Aktorenklemme<br>3-Leiter-Aktoreneinspeiseklemme<br> mit farbig bedruckten Leitereinführungen<br>2,5 mm²<br>CAGE CLAMP®<br>2,50 mm²<br>orange|h2>Aktorenklemme Serie 270 mit CAGE CL
