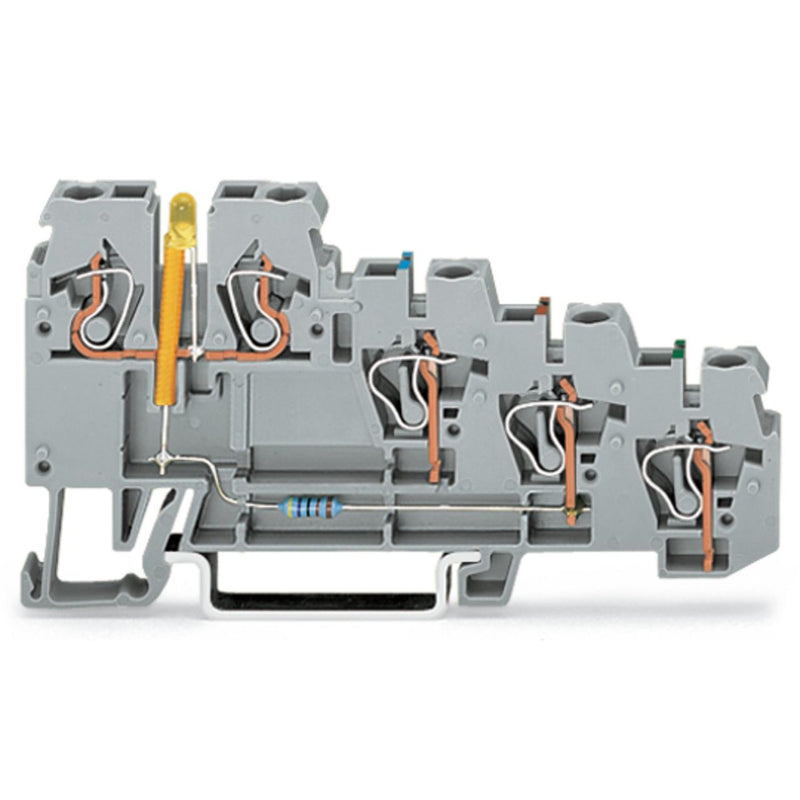

WAGO - Initiator/Aktor-Reihenklemme 4-Leiter-Initiatoren-LED 270-570/281-507 Klemme, 0,08-2,5mm² − 50 Stück

4-Leiter-Initiatorenklemme
LED gelb

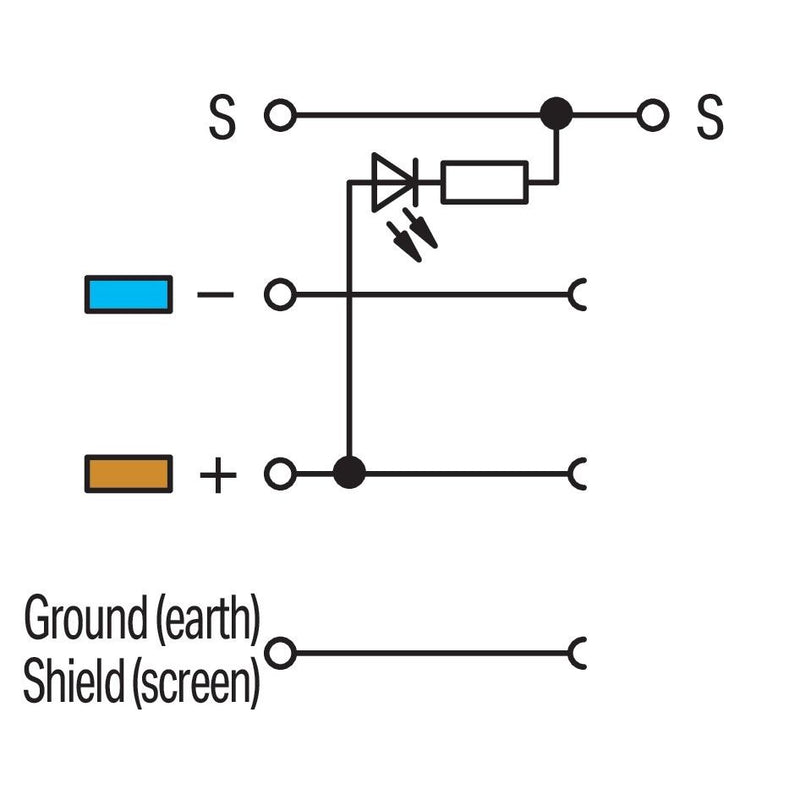

für NPN-(minus-)schaltende Initiatoren
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau

Initiatorenklemme Serie 270 mit Betätigungswerkzeug

Bei dieser Initiatorenklemme mit der Artikelnummer 270-570/281-507 ist eine fehlerfreie Elektroinstallation das Hauptaugenmerk. Für den Leiteranschluss werden bei dieser Initiatorenklemme Abisolierlängen von 6 bis 7 mm  benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Initiatorenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsspannung	24 V
Anzahl der Etagen	4
Anzahl der Klemmstellen je Etage	5
Etagen intern gebrückt	nein
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	nein
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	83 mm
Tiefe	39 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Farbe des Leuchtmittels	sonstige
LED schaltend für	NPN
Mit PE Anschluss	nein
Mit Schirmanschluss	nein
Mit Einspeisefunktion	nein
Trennfunktion	nein

Lieferumfang:
1 x Initiator/Aktor-Reihenklemme 4-Leiter-Initiatoren-LED 270-570/281-507 Klemme
