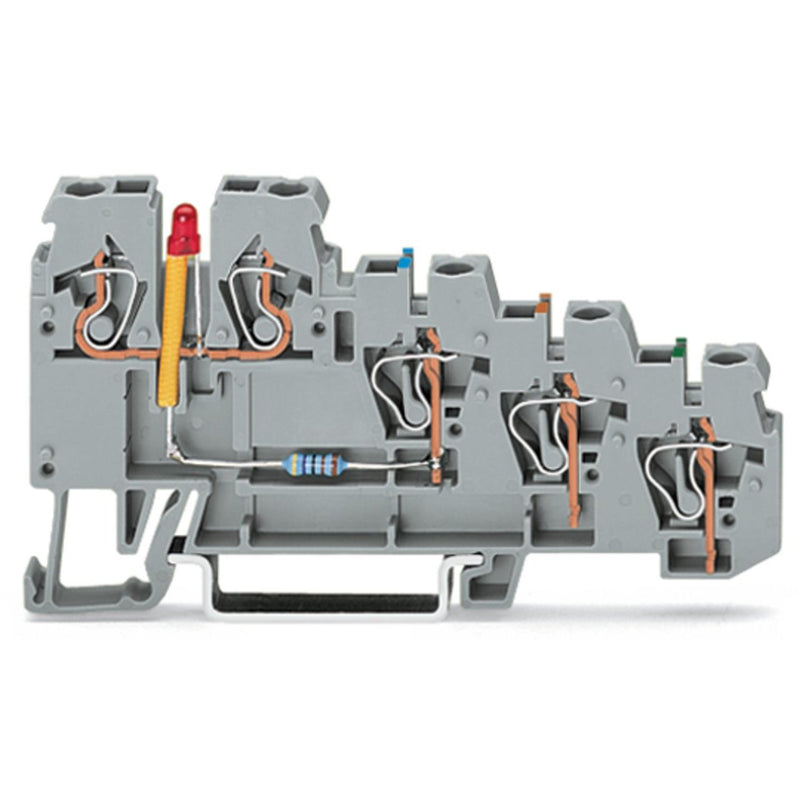

WAGO - Initiator/Aktor-Reihenklemme 4-Leiter-Initiatoren-LED 270-570/281-434 Klemme, 0,08-2,5mm² − 50 Stück

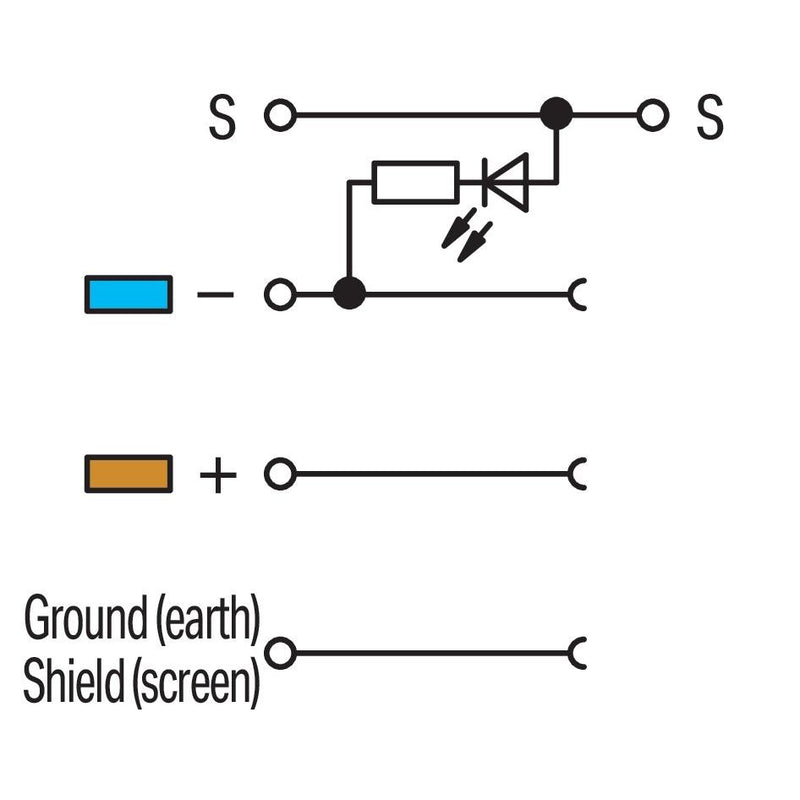

4-Leiter-Initiatorenklemme
LED rot
für PNP-(plus-)schaltende Initiatoren
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau

Initiatorenklemme Serie 270 mit Betätigungswerkzeug

Bei dieser Initiatorenklemme (Artikelnummer 270-570/281-434) ist eine fehlerfreie Elektroinstallation das Hauptaugenmerk. Diese Initiatorenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 6 und 7 mm . Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist die Initiatorenklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsspannung	24 V
Anzahl der Etagen	4
Anzahl der Klemmstellen je Etage	5
Etagen intern gebrückt	nein
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	nein
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

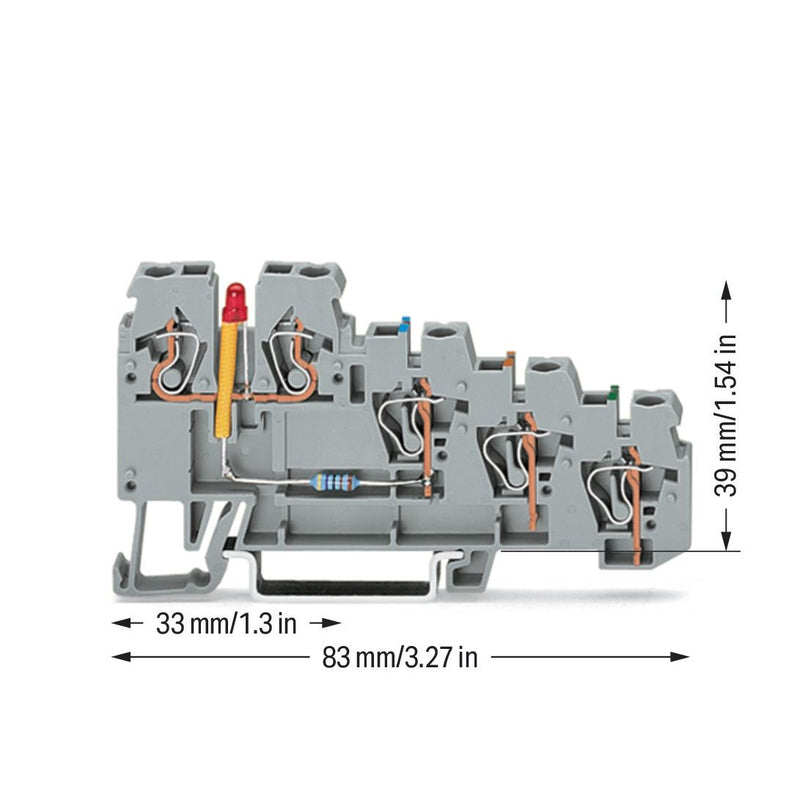

Breite	5 mm
Höhe	83 mm
Tiefe	39 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Farbe des Leuchtmittels	rot
LED schaltend für	PNP
Mit PE Anschluss	nein
Mit Schirmanschluss	nein
Mit Einspeisefunktion	nein
Trennfunktion	nein

Lieferumfang:
50 x Stück Initiator/Aktor-Reihenklemme 270-570/281-434
