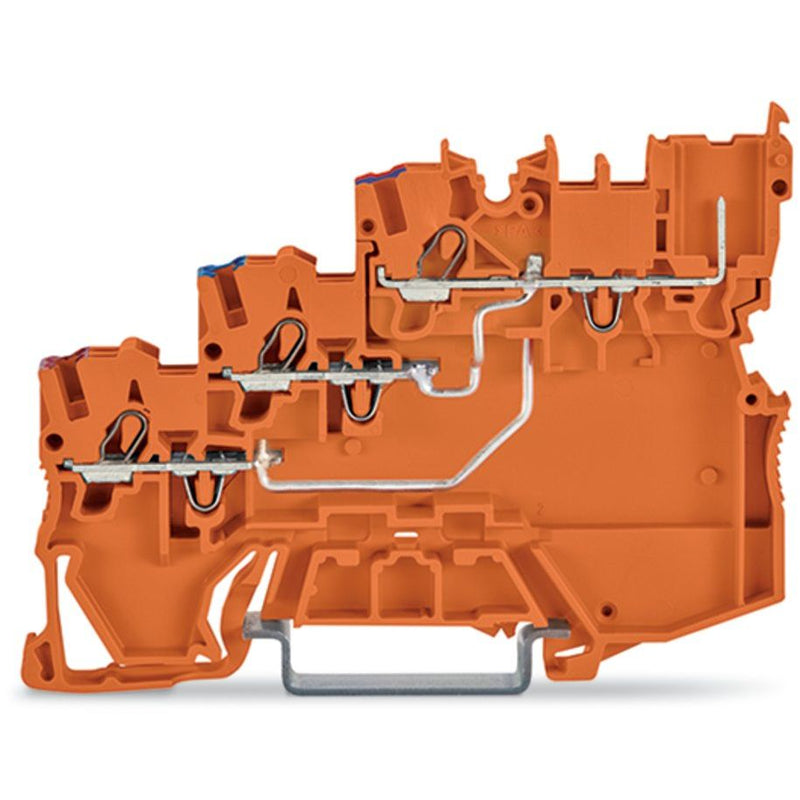

WAGO - Initiator/Aktor-Reihenklemme 3LeiterInitiatoreneinspek. 2020-5372 − 15 Stück

3-Leiter-Initiatoreneinspeiseklemme
für PNP (plus)-schaltende Initiatoren
1 mm²
Push-in CAGE CLAMP®
1,00 mm²
orange

Initiatoreneinspeiseklemme Serie 2020 mit Push-in CAGE CLAMP®

Bei Initiatoreneinspeiseklemme (Artikelnummer 2020-5372) ist eine fehlerfreie Elektroinstallation das Hauptaugenmerk. Bei Initiatoreneinspeiseklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm  nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Initiatoreneinspeiseklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1 mm²
Bemessungsstrom In	13,5 A
Bemessungsspannung	250 V

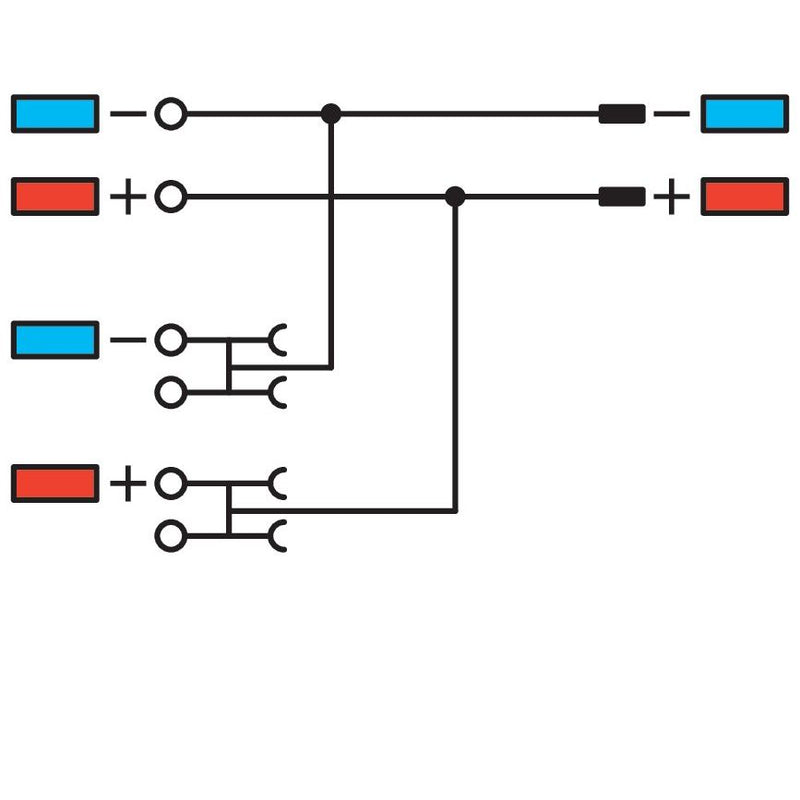

Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	ja
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	ja
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

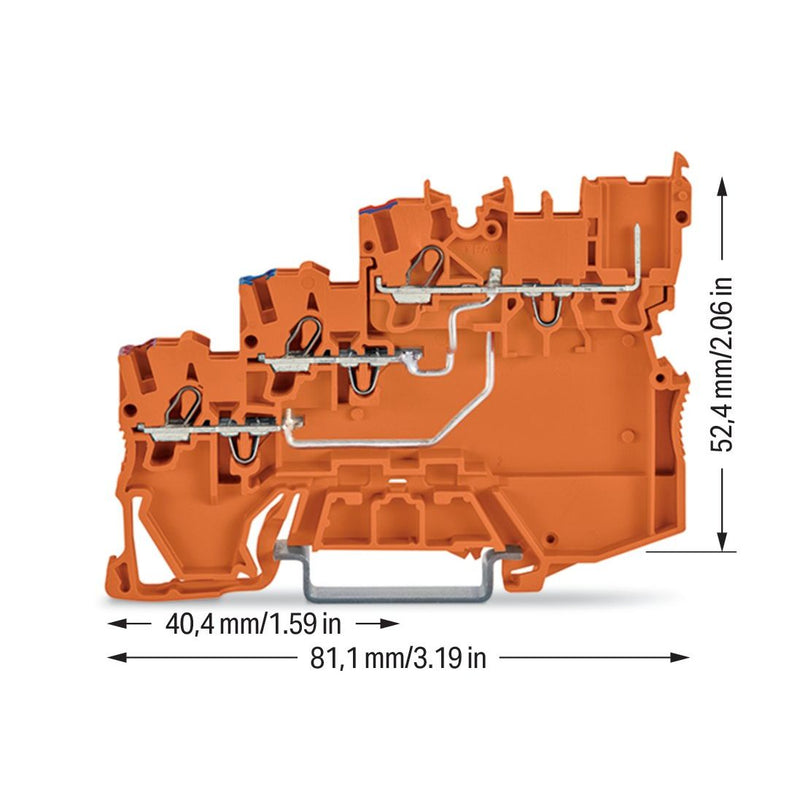

Breite	7 mm
Höhe	81,1 mm
Tiefe	52,39999999 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	orange
Farbe des Leuchtmittels	sonstige
LED schaltend für	nein
Mit PE Anschluss	nein
Mit Schirmanschluss	nein
Mit Einspeisefunktion	ja
Trennfunktion	nein

Lieferumfang:
15 x WAGO GmbH & Co. KG - Initiator/Aktor-Reihenklemme 3LeiterInitiatoreneinspek. 2020-5372
