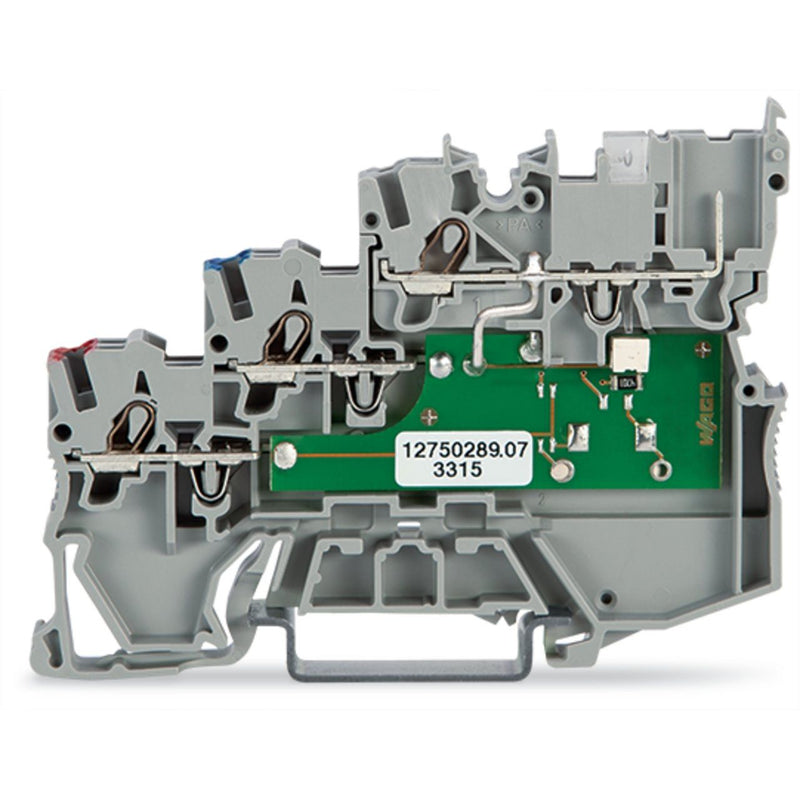

WAGO - Initiator/Aktor-Reihenklemme 3-Leiter-Initiatorenklemme 2020-5311/1102-950 LED gelb − 50 Stück

3-Leiter-Initiatorenklemme
LED gelb
für PNP-(plus-)schaltende Initiatoren
mit steckbarer Signalebene
1 mm²
Push-in CAGE CLAMP®
1,00 mm²
grau

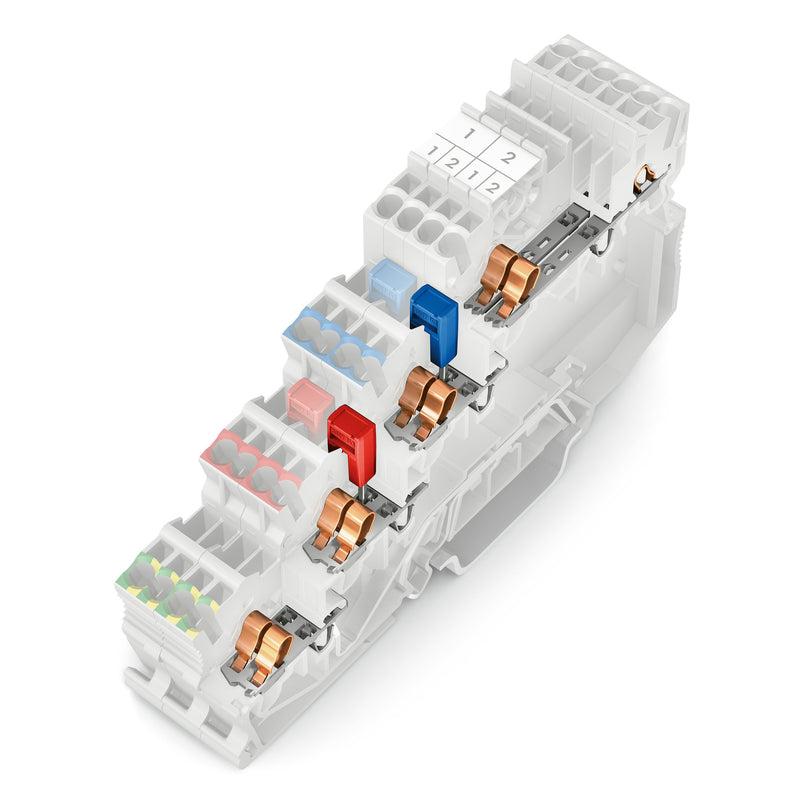

Initiatorenklemme Serie 2020 mit Betätigungswerkzeug

Bei dieser Initiatorenklemme (Artikelnummer 2020-5311/1102-950) ist eine ordentliche Elektroinstallation der Schwerpunkt. Diese Initiatorenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 11 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Initiatorenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² ausgelegt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1 mm²
Bemessungsstrom In	13,5 A
Bemessungsspannung	24 V
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	ja
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

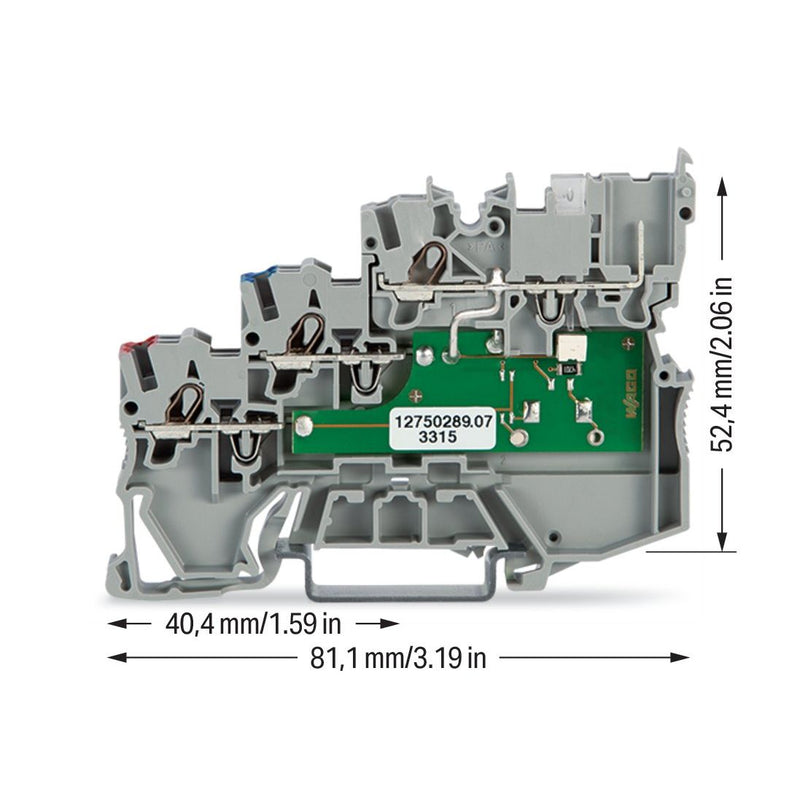

Breite	7 mm
Höhe	81,1 mm
Tiefe	52,39999999 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Farbe des Leuchtmittels	sonstige

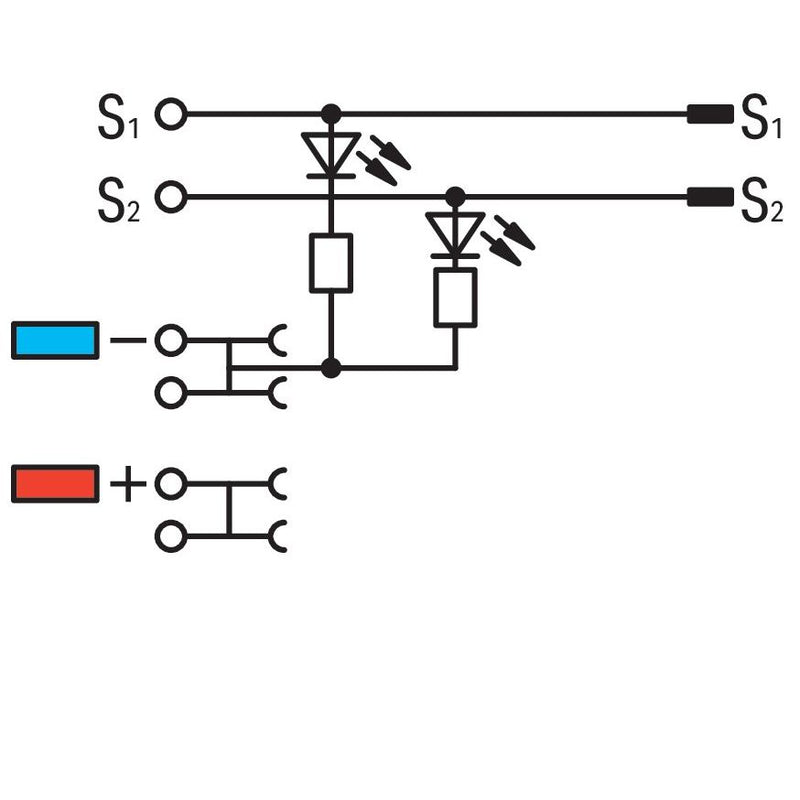

LED schaltend für	PNP
Mit PE Anschluss	nein
Mit Schirmanschluss	nein
Mit Einspeisefunktion	nein
Trennfunktion	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Initiator/Aktor-Reihenklemme 3-Leiter-Initiatorenklemme 2020-5311/1102-950 LED gelb

Keine Downloads vorhanden.
