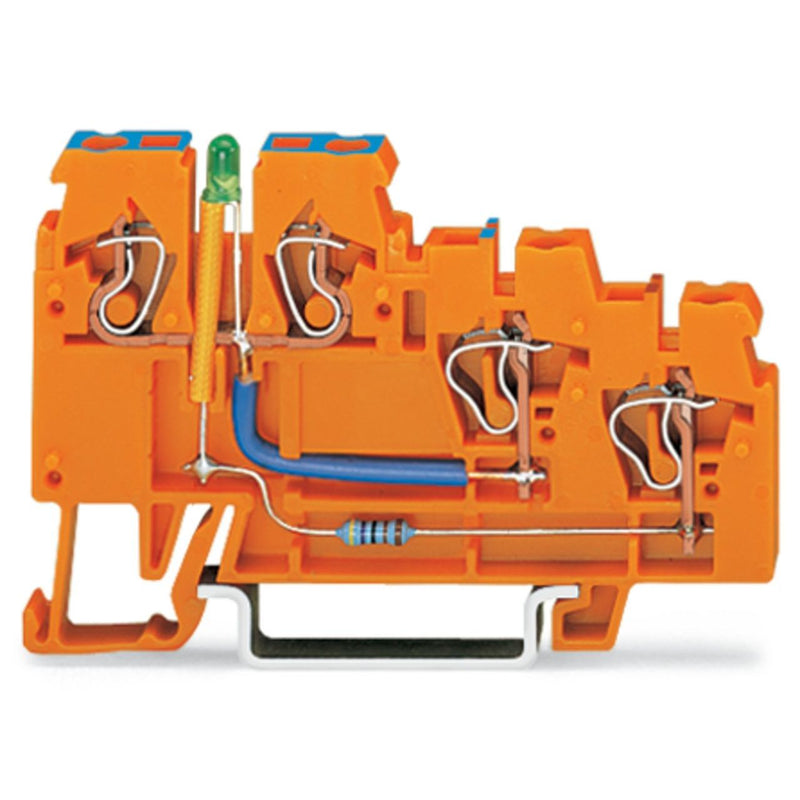

WAGO - Initiator/Aktor-Reihenklemme 3-Leiter-Initiatoren-LED 270-564/281-483 Einspeiseklemme − 10 Stück

3-Leiter-Initiatoreneinspeiseklemme
LED grün
2,5 mm²
CAGE CLAMP®
2,50 mm²
orange

Initiatorenklemme Serie 270, orange

Bei dieser Initiatorenklemme (Artikelnummer 270-564/281-483) ist eine saubere Elektroinstallation der Schwerpunkt. Bei dieser Initiatorenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm  erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Initiatorenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsspannung	24 V
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	4
Etagen intern gebrückt	nein
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	ja
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

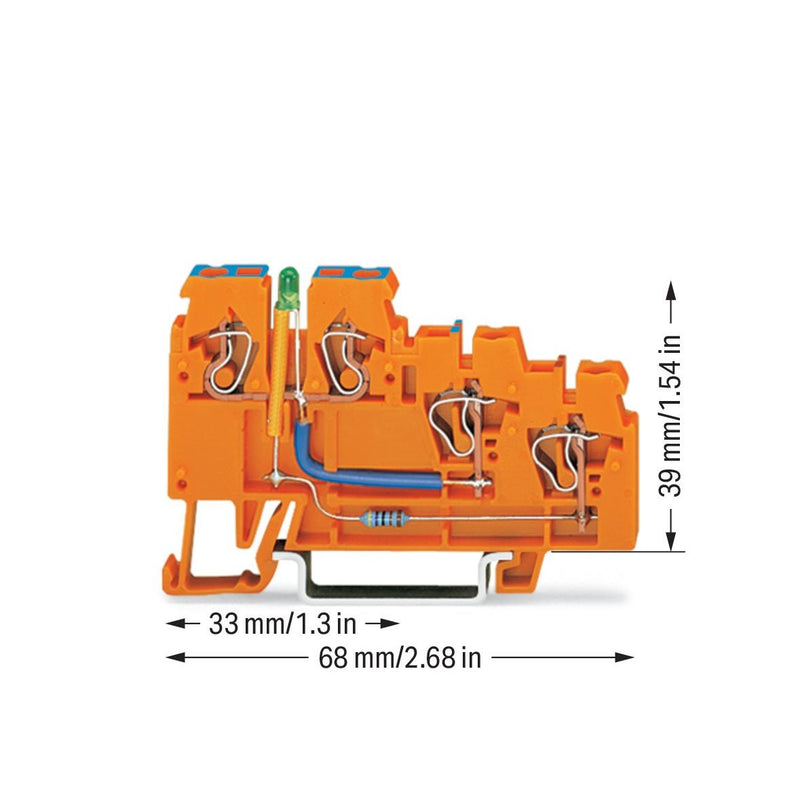

Breite	5 mm
Höhe	68 mm
Tiefe	39 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	orange
Farbe des Leuchtmittels	grün
LED schaltend für	nein
Mit PE Anschluss	nein
Mit Schirmanschluss	nein
Mit Einspeisefunktion	ja
Trennfunktion	nein

Lieferumfang:
10 x WAGO GmbH & Co. KG - Initiator/Aktor-Reihenklemme 3-Leiter-Initiatoren-LED 270-564/281-483 Einspeiseklemme
