WAGO - Initiator/Aktor-Reihenklemme 3-Leiter-Initiatoren-LED 270-560/281-507 0,08-2,5mm² − 50 Stück

3-Leiter-Initiatorenklemme
LED gelb
für NPN-(minus-)schaltende Initiatoren
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau

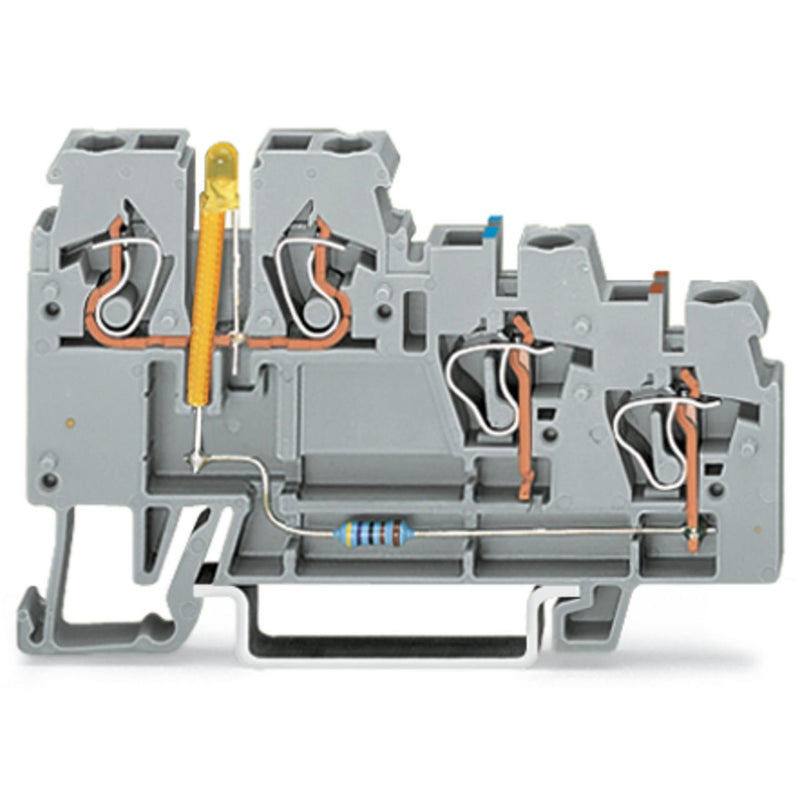

Initiatorenklemme Serie 270 mit Betätigungswerkzeug

Die Initiatorenklemme hat die Artikelnummer 270-560/281-507 und ermöglicht eine saubere Elektroinstallation. Bei dieser Initiatorenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm  erforderlich. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Initiatorenklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsspannung	24 V
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	4
Etagen intern gebrückt	nein
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	ja
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

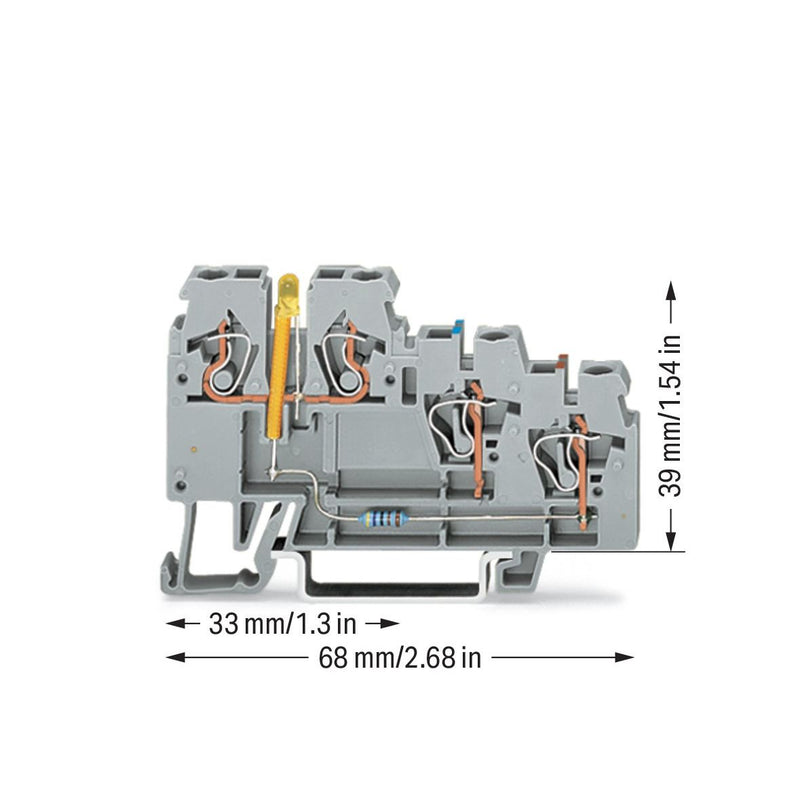

Breite	5 mm
Höhe	68 mm
Tiefe	39 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Farbe des Leuchtmittels	sonstige

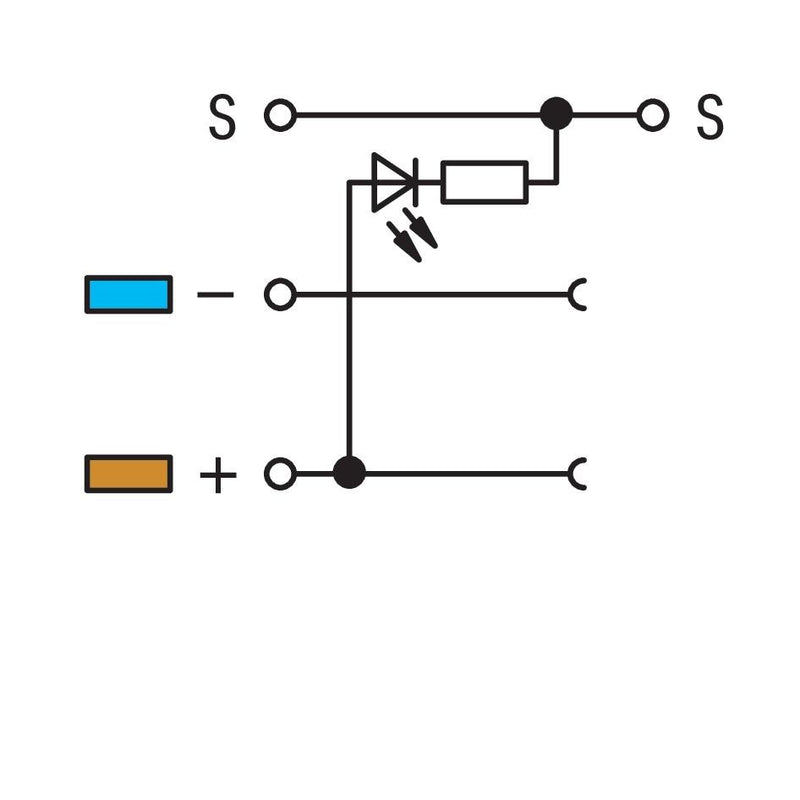

LED schaltend für	NPN
Mit PE Anschluss	nein
Mit Schirmanschluss	nein
Mit Einspeisefunktion	nein
Trennfunktion	nein

Lieferumfang:
50 x Stück Initiator/Aktor-Reihenklemme 270-560/281-507
