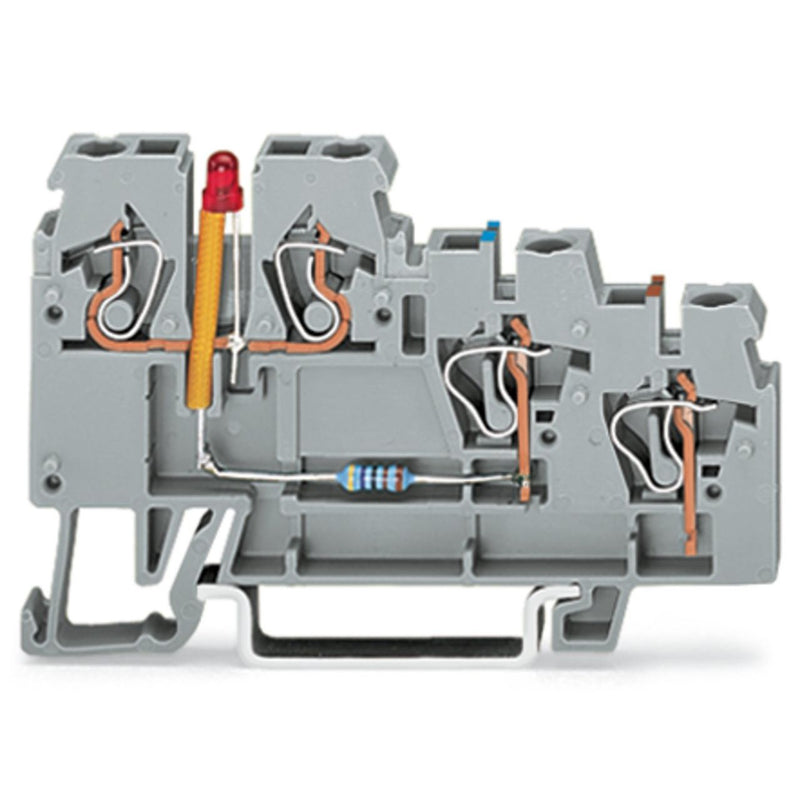

WAGO - Initiator/Aktor-Reihenklemme 3-Leiter-Initiatoren-LED 270-560/281-434 0,08-2,5mm² − 50 Stück

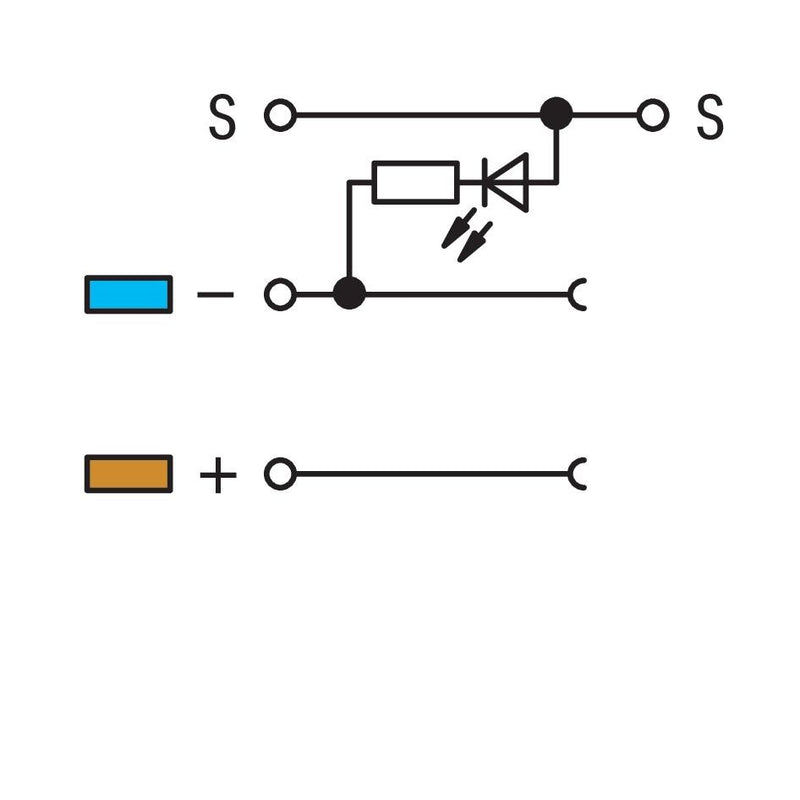

3-Leiter-Initiatorenklemme
LED rot
für PNP-(plus-)schaltende Initiatoren
mit farbig bedruckten Leitereinführungen
2,5 mm²
CAGE CLAMP®
2,50 mm²
grau

Initiatorenklemme Serie 270 mit Betätigungswerkzeug

Die Initiatorenklemme mit der Artikelnummer 270-560/281-434 bietet eine saubere ordentliche Elektroinstallation. Bei dieser Initiatorenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm  erforderlich. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist die Initiatorenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsspannung	24 V
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	4
Etagen intern gebrückt	nein
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	ja
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

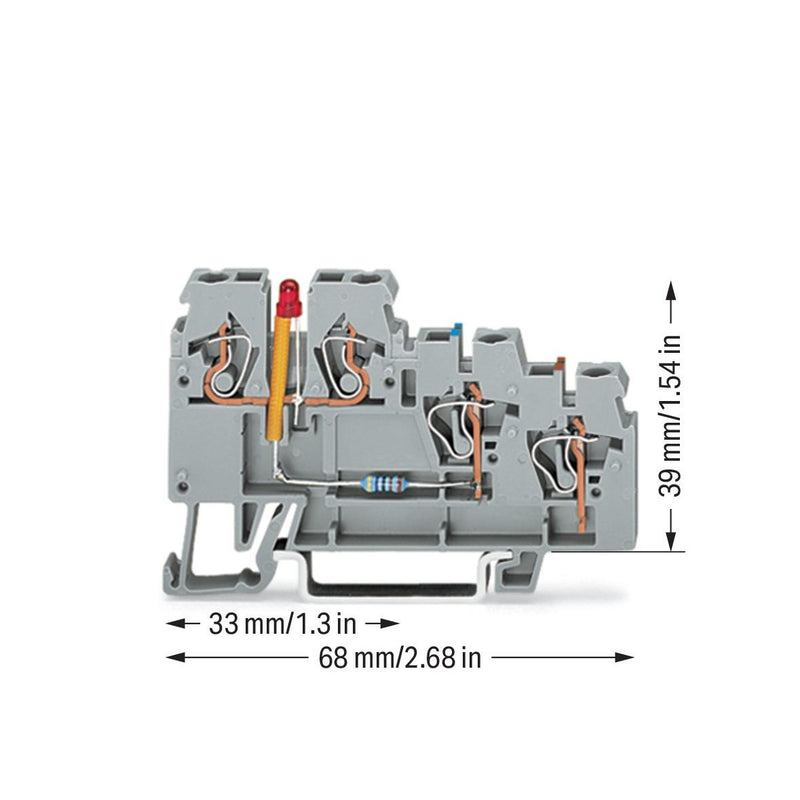

Breite	5 mm
Höhe	68 mm
Tiefe	39 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Farbe des Leuchtmittels	rot
LED schaltend für	PNP
Mit PE Anschluss	nein
Mit Schirmanschluss	nein
Mit Einspeisefunktion	nein
Trennfunktion	nein

Lieferumfang:
50 x WAGO Initiator/Aktor-Reihenklemme 270-560/281-434
