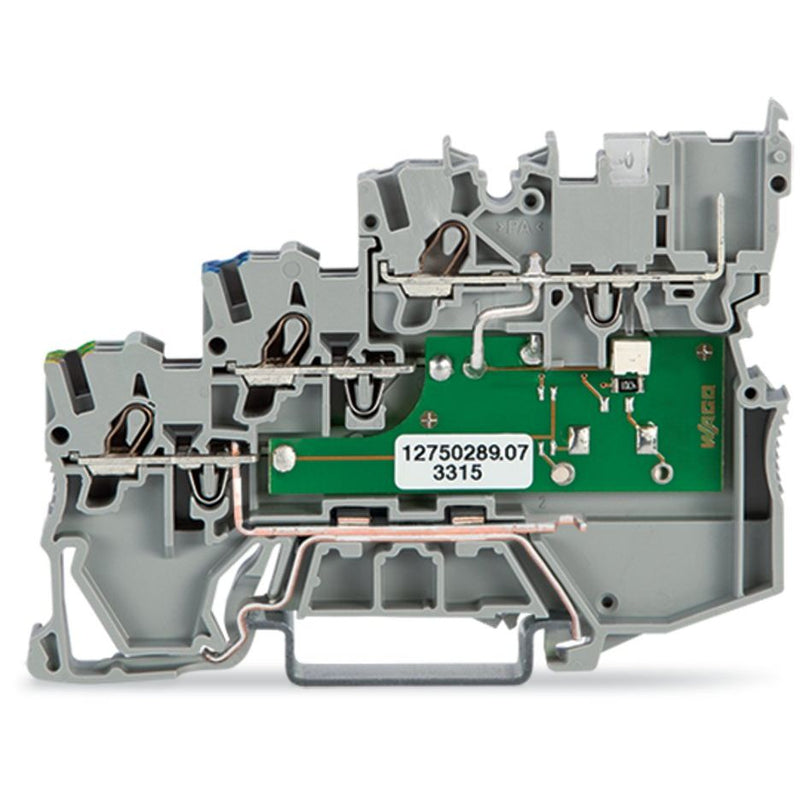

WAGO - Initiator/Aktor-Reihenklemme 3-Leiter-Aktorenklemme 2020-5317/1102-950 LED gelb − 50 Stück

3-Leiter-Aktorenklemme
LED gelb
für PNP-(plus-)schaltende Aktoren
mit PE-Anschluss
mit steckbarer Signalebene
1 mm²
Push-in CAGE CLAMP®
1,00 mm²
grau

Aktorenklemme Serie 2020 mit Push-in CAGE CLAMP®

Die Aktorenklemme mit der Artikelnummer 2020-5317/1102-950 verspricht eine reibungslose Elektroinstallation. Diese Aktorenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 11 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Aktorenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1 mm²
Bemessungsstrom In	13,5 A
Bemessungsspannung	24 V
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Montageart	Hutschiene TH35
Quer verbindbar	ja
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

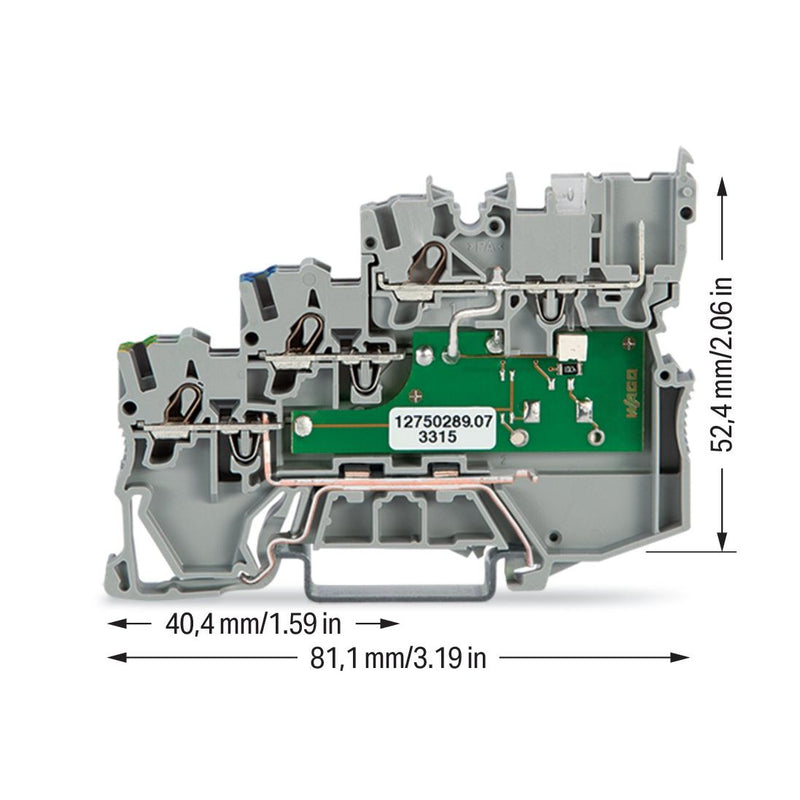

Breite	7 mm
Höhe	81,1 mm
Tiefe	52,39999999 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Farbe des Leuchtmittels	sonstige
LED schaltend für	PNP
Mit PE Anschluss	ja
Mit Schirmanschluss	nein
Mit Einspeisefunktion	nein
Trennfunktion	nein

Lieferumfang:
50 x Stück WAGO 2020-5317/1102-950 Initiator/Aktor-Reihenklemme
