Primär getaktete Stromversorgung
für DALI-Modul (753-647)
1-phasig
Ausgangsspannung DC 18 V
Ausgangsstrom 1,1 A
2,50 mm²Kurzbeschreibung:

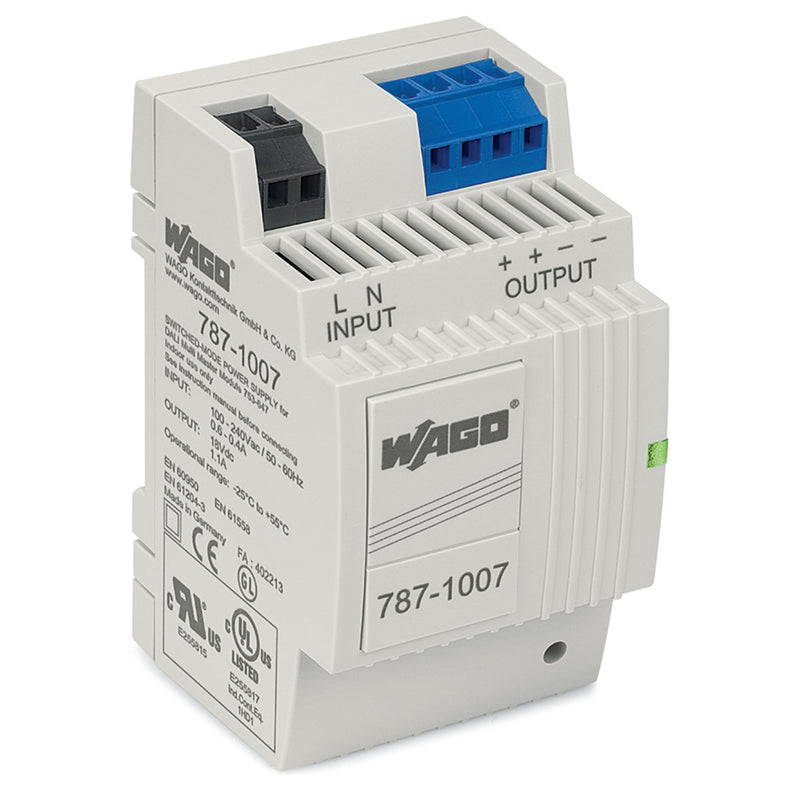

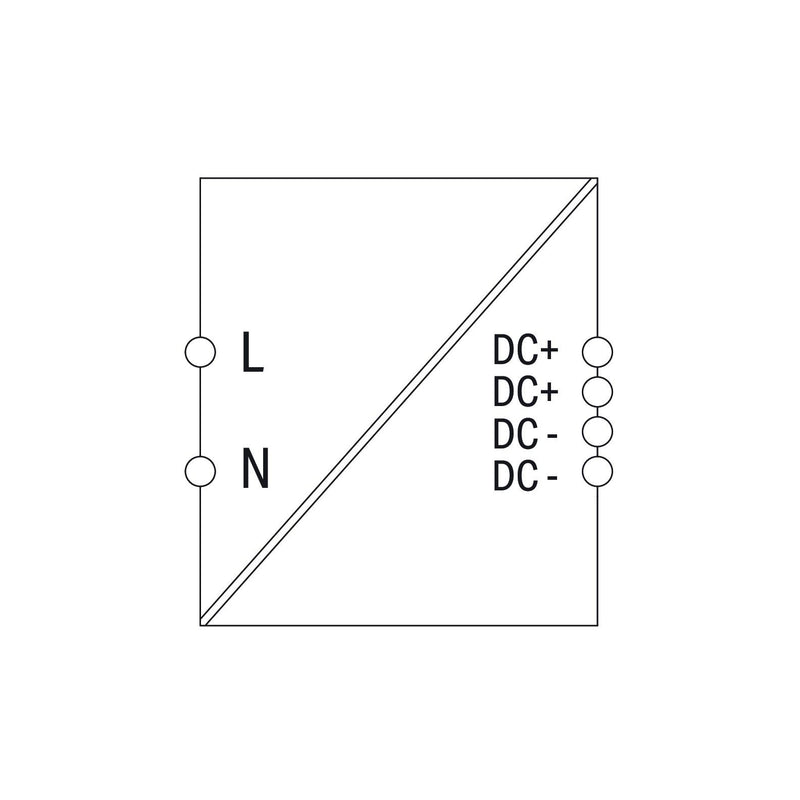

Die primär getaktete Stromversorgung 787-1007 wurde speziell für die Versorgung der DALI-Multi-Master-Klemme 753-647 entwickelt. Das tragschienenmontierbare Gehäuse im Reiheneinbauformat ist 54 mm breit und hat einen Eingangsspannungsbereich von AC 85 264 V (DC 120 300 V). Die Ausgangsspannung beträgt DC 18 V, der maximale Ausgangsstrom liegt bei 1100 mA. Damit lassen sich mehrere DALI-Multi-Master-Klemmen parallel versorgen. Der maximale Strom pro DALI-Strang wird in der DALI-Multi-Master-Klemme intern auf jeweils 200 mA begrenzt.
Merkmale:
Primär getaktete Stromversorgung zur Versorgung von bis zu 5 DALI-Multi-Master-Klemmen 753-647*.
Vorbereitet für Geräte und Anlagen der Schutzklasse II.
Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage.
Stufenprofil, optimal für Installationsverteiler oder Systemverteiler.
| Technische Details |
| Spannungsart der Versorgungsspannung |
AC/DC |
| 1. Ausgangsspannung |
18 V |
| Max. Ausgangsstrom 1 |
1,1 A |
| Ausgangsspannung einstellbar |
nein |
| Nennwert Ausgangsspannung 1 |
18 V |
| Nennwert Ausgangsstrom 1 |
1,1 A |
| Kurzschlussfest |
ja |
| Bemessungsversorgungsspannung bei AC 50 Hz |
85..264 V |
| Bemessungsversorgungsspannung bei AC 60 Hz |
85..264 V |
| Bemessungsversorgungsspannung bei DC |
120..300 V |
| Ausgangsspannung geregelt |
ja |
| Leistungsabgabe |
19,8 W |
| Stabilisiert |
ja |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Tragschienenmontage möglich |
ja |
| Wandmontage möglich |
nein |
| Geeignet für Reiheneinbau |
nein |
| Breite in Teilungseinheiten |
3 |
| Direktmontage möglich |
nein |

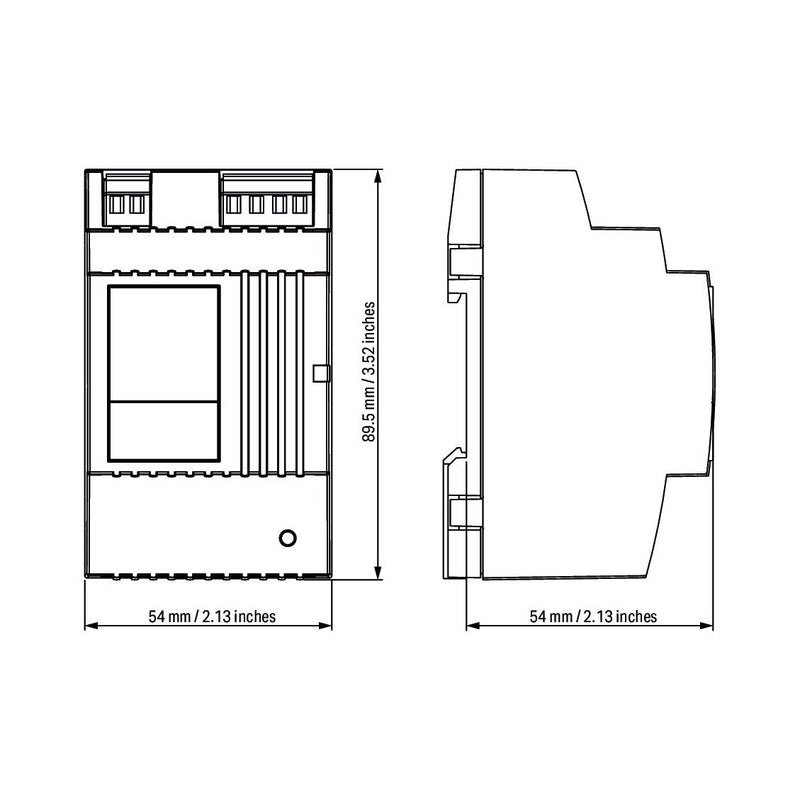

| Breite |
54 mm |
| Höhe |
89 mm |
| Tiefe |
89 mm |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP20 |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Gleichstromversorgung Stromversorgung DC18V/1,1A 787-1007 f. DALI-Multi-Master
