Primär getaktete Stromversorgung
1-phasig
Ausgangsspannung DC 30 V
Ausgangsstrom 0,9 A
mit LadereglerKurzbeschreibung:

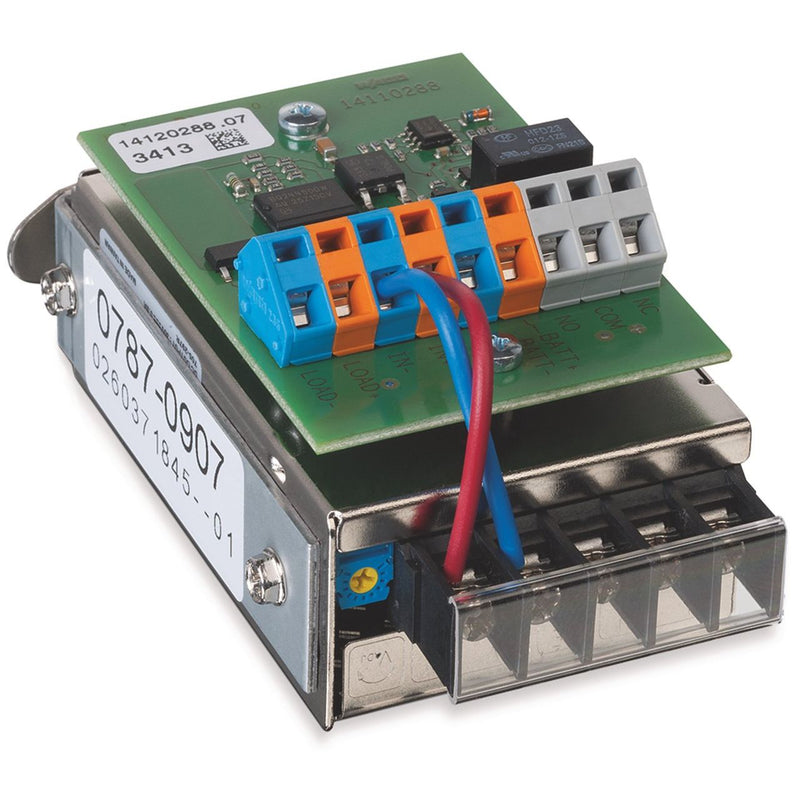

Die primär getaktete Gleichstromversorgung mit Laderegler 787-907 ersetzt das Netzgerät mit Laderegler 761-9007 im
TO-PASS®Outdoor-Gehäuse 761-9009.

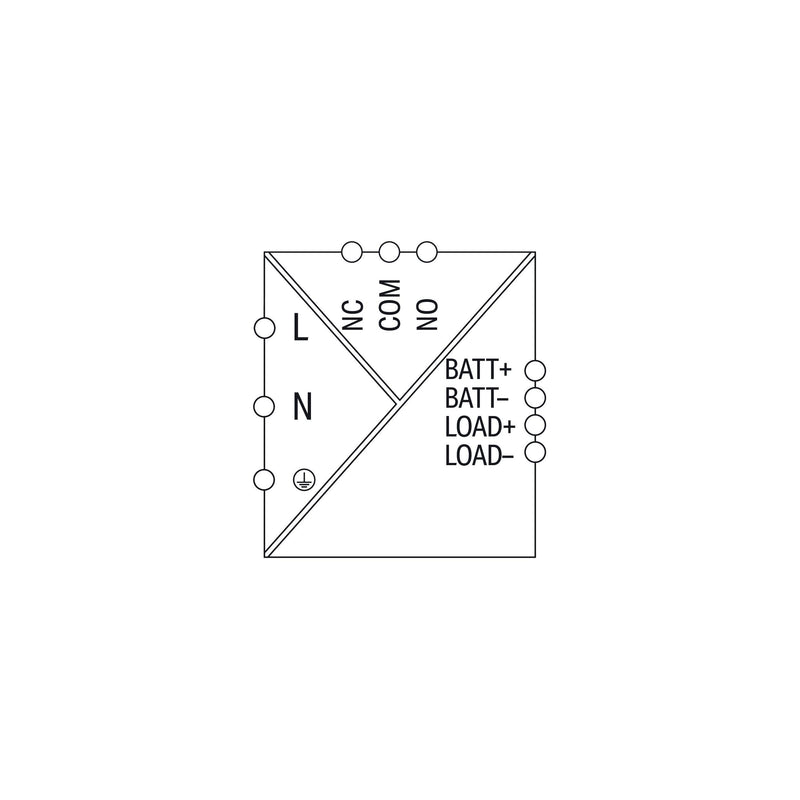

Die Eingangsklemmen L, N und PE der Gleichstromversorgung werden mit einer Netzspannung von AC 110 240 V verbunden. Die Ausgangsspannung des Netzgerätes von DC 30 V ist bereits ab Werk mit den Eingangsklemmen IN+ und IN- des Ladereglers verbunden.
Im Laderegler übernimmt ein integrierter Schaltkreis die Überwachung und Laderegelung des an den Klemmen BATT+ und BATT- angeschlossenen Akku-Moduls. Die Last wird mit den Klemmen LOAD+ und LOAD- des Ladereglers verbunden. Zusätzlich kann an den Klemmstellen NC, COM und NO ein Signalkontakt zur Warnung vor Tiefentladung genutzt werden.
Der Laderegler ist für zwei in Reihe geschaltete Blei-, Blei-Gel- oder Blei-Vlies- Akku-Module (jeweils mit Nennspannung DC 12 V, in Summe also DC 24 V) ausgelegt. Für die Nutzung im
TO-PASS®Outdoor-Gehäuse 761-9009 werden zwei Akku-Module vom Typ 761-9008,
Blei-Gel-Akku, DC 12 V, Kapazität 1,2 Ah, Fabrikat Sonnenschein A512/1,2S empfohlen.
| Technische Details |
|---|
| Spannungsart der Versorgungsspannung |
AC/DC |
| 1. Ausgangsspannung |
30 V |
| Max. Ausgangsstrom 1 |
0,9 A |
| Ausgangsspannung einstellbar |
nein |
| Nennwert Ausgangsspannung 1 |
30 V |
| Nennwert Ausgangsstrom 1 |
0,9 A |
| Kurzschlussfest |
ja |
| Bemessungsversorgungsspannung bei AC 50 Hz |
88..264 V |
| Bemessungsversorgungsspannung bei AC 60 Hz |
88..264 V |
| Bemessungsversorgungsspannung bei DC |
125..375 V |
| Ausgangsspannung geregelt |
ja |
| Leistungsabgabe |
27 W |
| Stabilisiert |
ja |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Tragschienenmontage möglich |
ja |
| Wandmontage möglich |
nein |
| Geeignet für Reiheneinbau |
nein |
| Breite in Teilungseinheiten |
3 |
| Direktmontage möglich |
nein |
| Breite |
48 mm |
| Höhe |
104 mm |
| Tiefe |
57 mm |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP20 |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Gleichstromversorgung Primär getaktete Stromver. 787-907 DC 30 V
