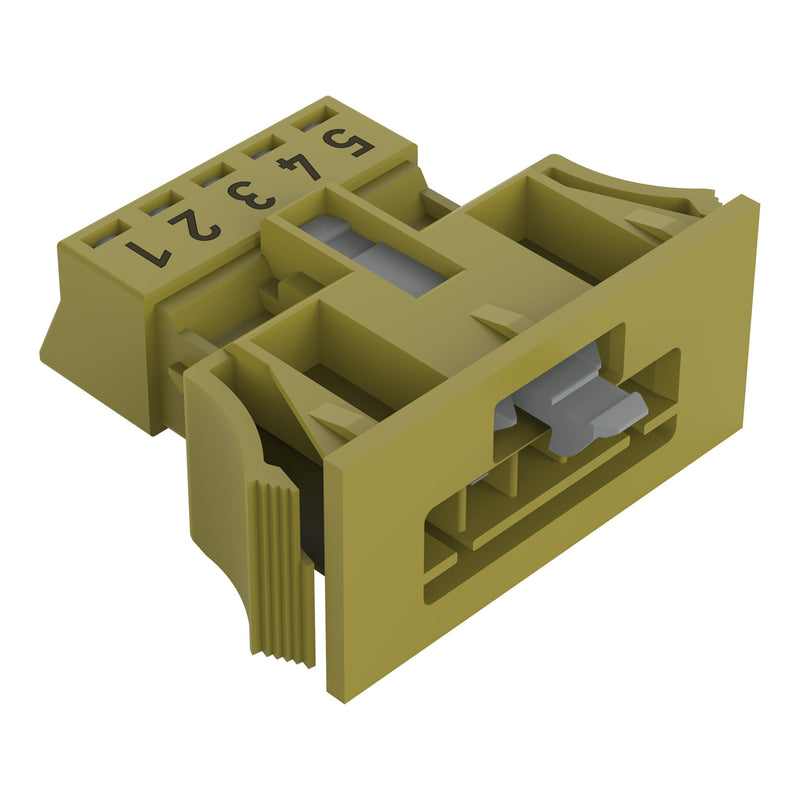

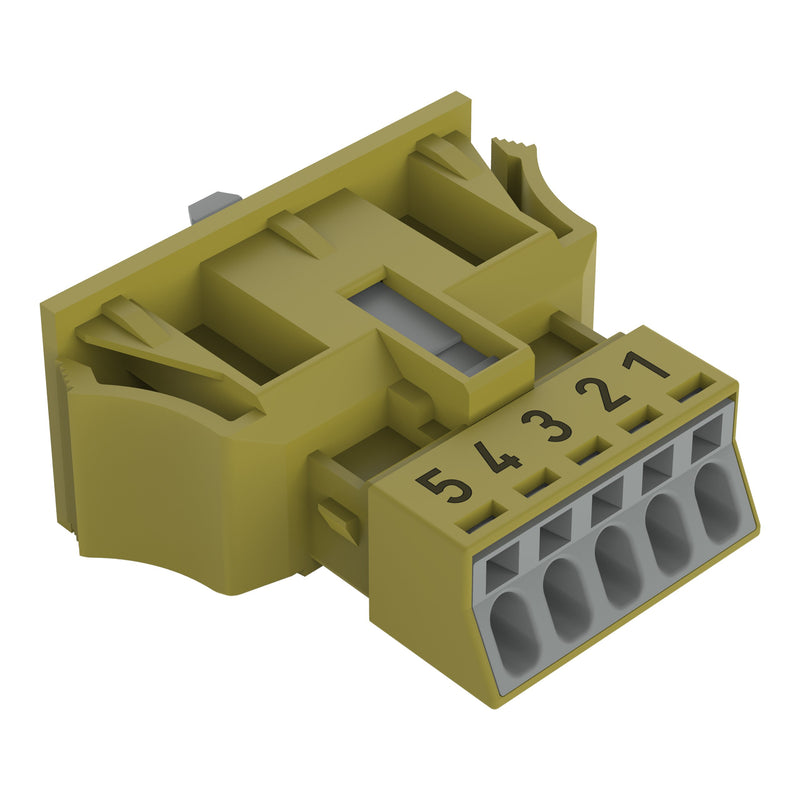

Snap-In-Stecker
5-polig
Kod. B
1,50 mm²
hellgrün
Die Stiftleiste
WINSTA® MINI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Anforderungen an eine Installation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Installationssteckverbinder der Kodierung B der Familie
WINSTA® MINI sind in Grau, Hellgrün oder Pink verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Weiterhin sind eigene Polkennzeichnungen möglich. Aufgrund der besonders kompakten Abmessungen eignet sich unser Steckverbindersystem
WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik besonders für minimale Platzverhältnisse, also für den Anschluss auf kleinstem Raum. Die Montage des Snap-Ins erfolgt durch Einrasten. Dank der Verriegelungsklinke kann dies ohne Verschraubung sicher und intuitiv vorgenommen werden.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MINI
Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
durchgängiger IP40-Schutz.
für Steuerungen in der Automation.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Anschlussart |
Federzuganschluss |
| Ausführung |
Stecker |
| Einbauvariante |
Snap-In/Einschraubteil |
| Steckrichtung |
gerade |
| Neigungswinkel |
0 ° |
| Gewindeanschlussmaß |
kein Gewindeanschluss |
| Anschlussquerschnitt (feindrähtig) |
0,25..1,5 mm² |
| Anschlussquerschnitt (eindrähtig) |
0,25..1,5 mm² |
| Anzahl der Anschlüsse je Pol |
1 |
| Pol-Kennzeichnung |
1, 2, 3, 4, 5 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grün |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Gehäusefarbe |
grün |
| Art der Verriegelung |
im Steckverbinder integriert |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Halogenfrei |
ja |
| Brandlast |
0,05472 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |

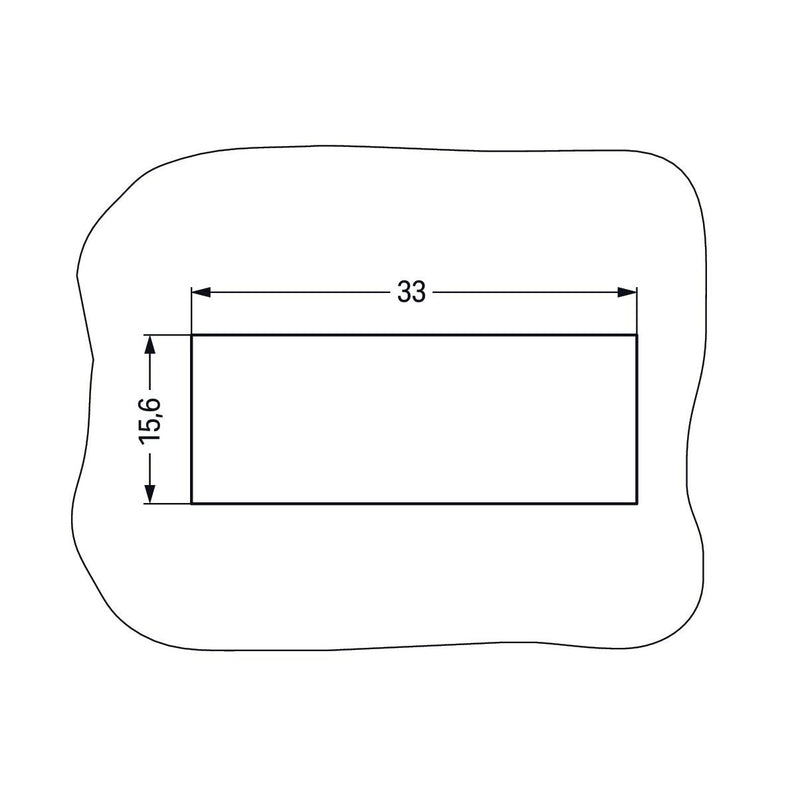

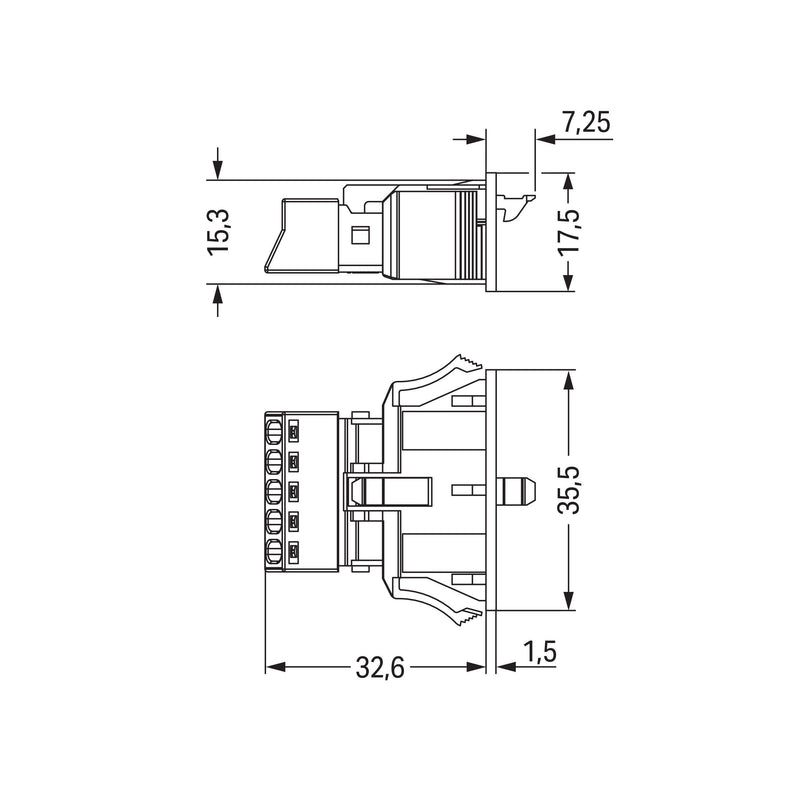

| Länge |
39,85 mm |
| Höhe |
17,5 mm |
| Breite |
35,5 mm |
Lieferumfang:
50 x Stück Snap-In-Stecker
