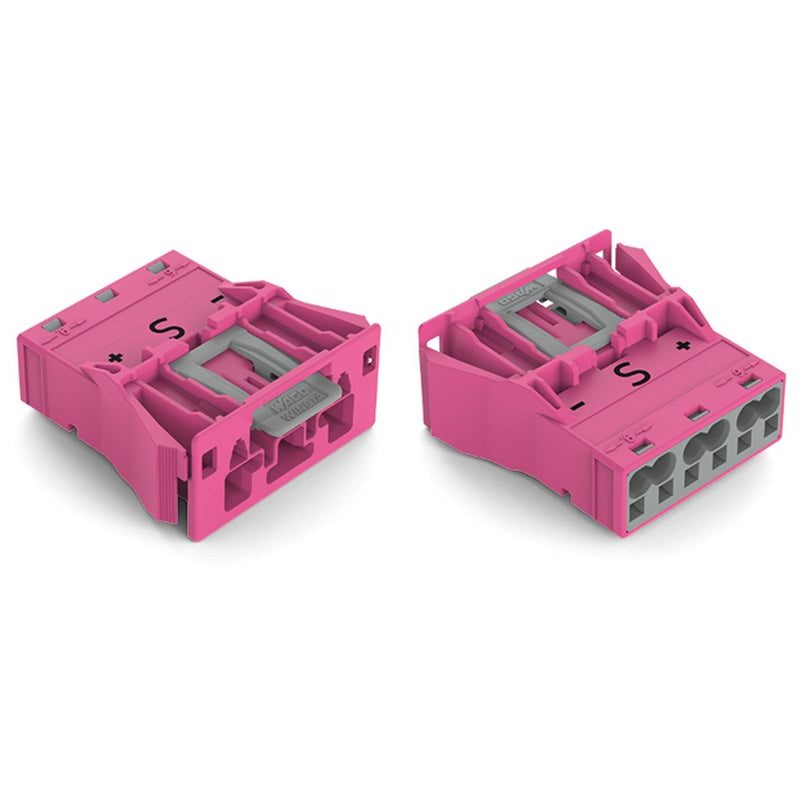

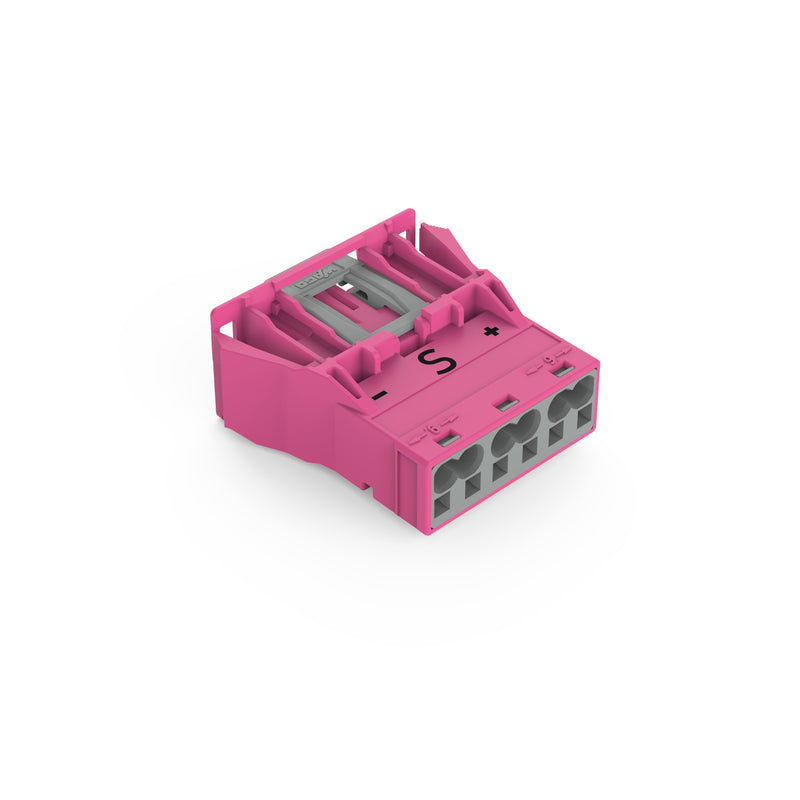

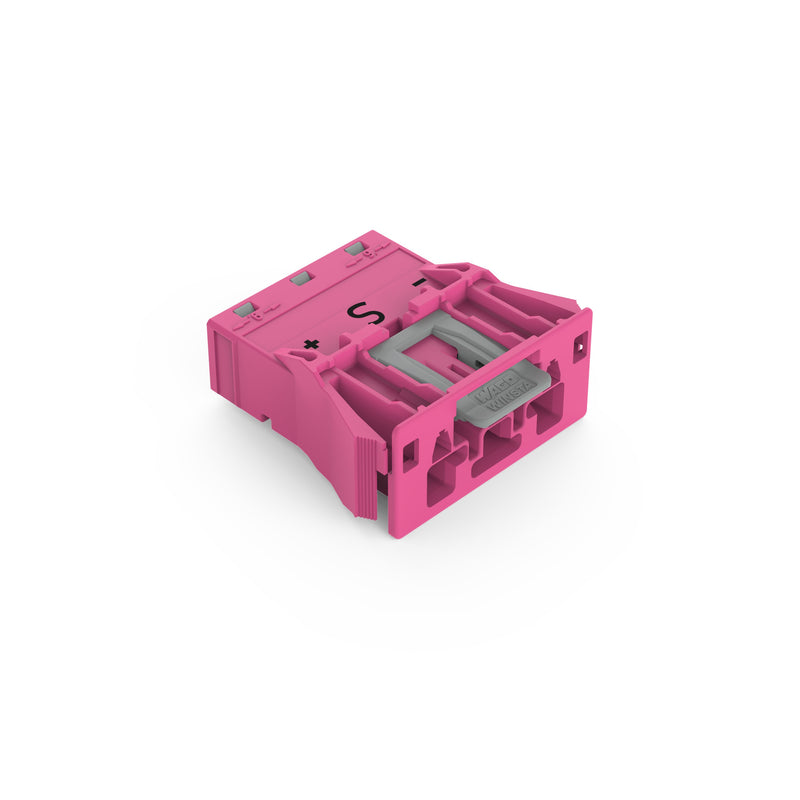

Snap-In-Stecker
3-polig
Kod. B
4,00 mm²
pink
Die Stiftleiste
WINSTA® MIDI Kodierung B ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an vielfältige Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den
WINSTA® MIDI-Installationssteckverbinder für die Anwendungssteuerung in der Automation, im Maschinenbau und in der Robotik anwendbar. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Vollkommene Flexibilität bei der Elektroinstallation gewährt Ihnen die Produktfamilie
WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Anforderungen flexibel gerecht wird. Die Montage des Snap-Ins geschieht durch intuitives Einrasten ohne Werkzeug verwenden zu müssen und ohne die Befestigung zu verschrauben.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
zur Anwendung in der Automation von Prozessen wie der Beleuchtungstechnik.
passgenaue Abmessungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
25 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Anschlussart |
Federzuganschluss |
| Ausführung |
Stecker |
| Einbauvariante |
Snap-In/Einschraubteil |
| Steckrichtung |
gerade |
| Neigungswinkel |
0 ° |
| Gewindeanschlussmaß |
kein Gewindeanschluss |
| Anschlussquerschnitt (feindrähtig) |
0,5..4 mm² |
| Anschlussquerschnitt (eindrähtig) |
0,5..4 mm² |
| Anzahl der Anschlüsse je Pol |
2 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Gehäusefarbe |
sonstige |
| Art der Verriegelung |
im Steckverbinder integriert |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Halogenfrei |
ja |
| Brandlast |
0,07222 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |

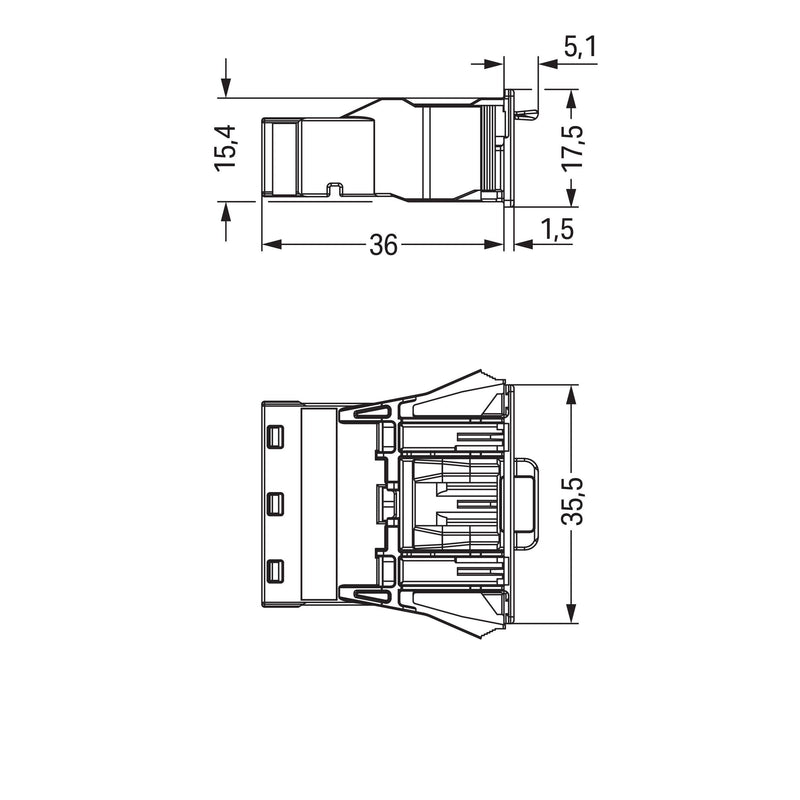

| Länge |
41,1 mm |
| Höhe |
17,5 mm |
| Breite |
35,5 mm |
Lieferumfang:
100 x Stück Snap-In-Stecker 770-793/082-000
