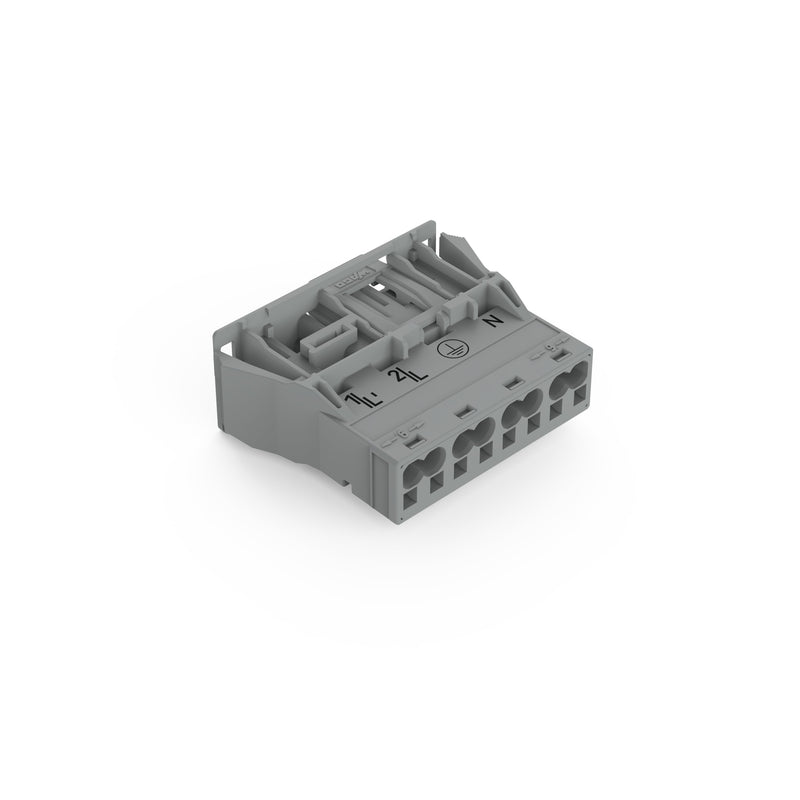

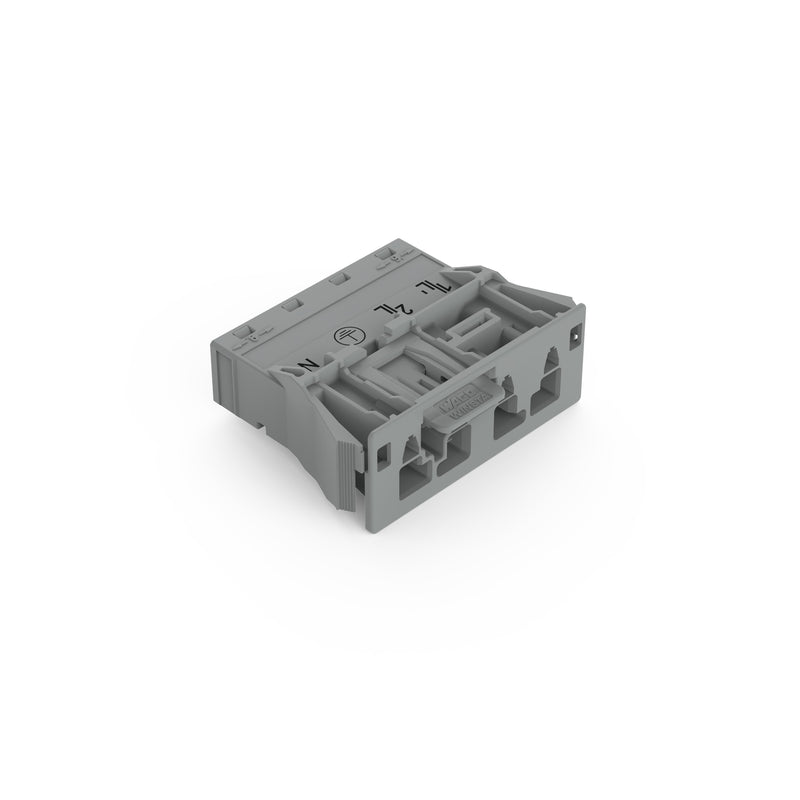

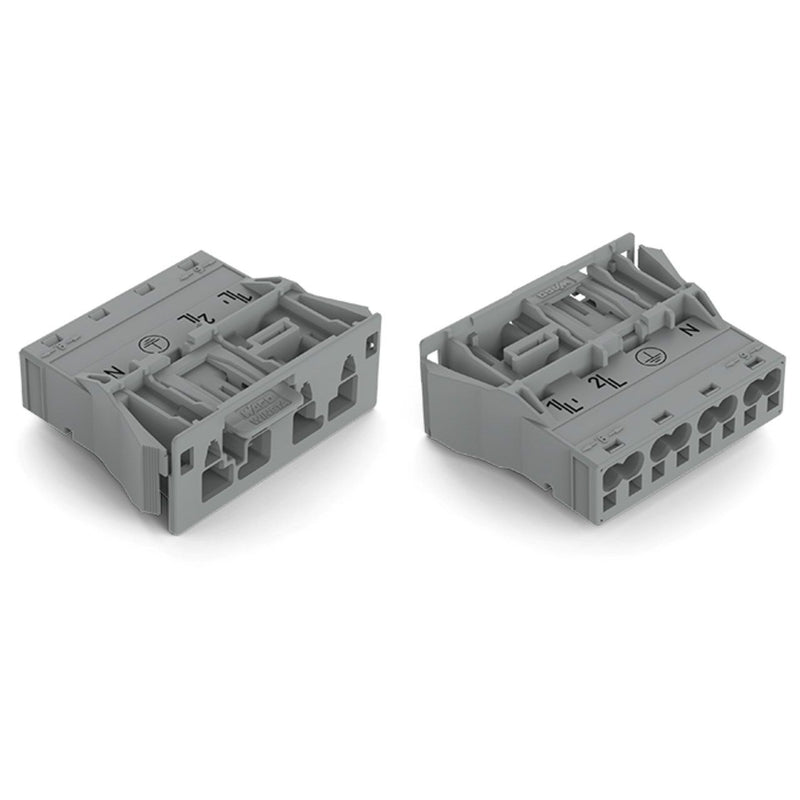

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Stecker 770-754/060-000 4-polig,Kod. B,grau − 100 Stück

Snap-In-Stecker
4-polig
Kod. B
4,00 mm²
grau

Die Stiftleiste WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an variable Anforderungen in Sekunden. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Installation von Anwendungen erlaubt Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Planungen individuell gerecht wird. Die Montage des Snap-Ins geschieht durch intuitives Einrasten ohne Werkzeug verwenden zu müssen und ohne zusätzliche Schraubbefestigung.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
einfache Schaltungen.
zur Anwendung in der Prozessautomation wie der Beleuchtungstechnik.
einbaufertig, sofort nutzbar.
strukturierte und schnelle Elektroinstallation.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Polzahl	4
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Stecker
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	grau
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,09361 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV

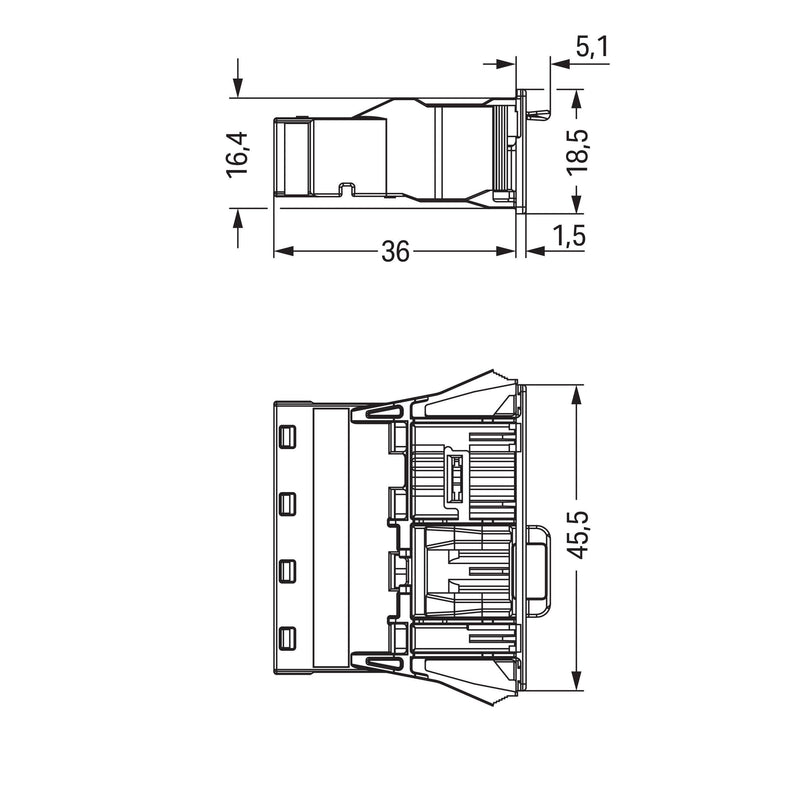

Länge	41,1 mm
Höhe	18,5 mm
Breite	45,5 mm

Lieferumfang:
100 x Stück Snap-In-Stecker 770-754/060-000
